Не горит лампа дхо на lada granta: замена ходовых огней на светодиодные фонари w21/5w

Учимся выбирать и менять ходовые огни на Гранте

Дневные ходовые огни представляют собой тип оптики, использующийся для обозначения транспортного средства на дороге в любое время суток. Поскольку в нашей стране установка этого освещения является обязательной, у наших соотечественников возникает множество вопросов касательно их эксплуатации. Подробнее о том, в каких случаях меняется лампа ДХО Лада Гранта W21/5W и как произвести замену своими силами, читайте ниже.

Распространенные неисправности ДХО

Какие признаки неисправности ДХО Гранта:

  1. Свечение светодиодных элементов стало более тусклым. Если эта проблема проявилась только на одной фаре, то необходимо проверять проводку и качество контактов, хотя нельзя исключать и вероятность износа. Если же оба фонаря стали гореть более тускло, то скорей всего, проблема заключается в том, что оптика близка к выходу из строя в результате того, что исчерпала свой срок службы.
  2. Ходовые огни не включаются. В этом случае проблема может заключаться как в неработоспособности оптике, так и в плохой контакте с электроцепью либо повреждении проводки. Также причину можно найти в неработающем переключателе или кнопке активации ДХО.
  3. Диодные элементы не горят, а мигают, свет может пропадать. Такие проблемы обычно обусловлены плохим контактом оптики с бортовой сетью либо износом лампочек (автор видео — Александр Кордюков).

Из-за чего дневные ходовые огни могут выйти из строя:

  • несоблюдение полярности при установке осветительных источников;
  • по каким-то причина перестал работать канал поворотника;
  • вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
  • перегорание нити накаливания;
  • повреждение проводки;
  • выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.

Есть ли смысл менять исправные ходовые огни?

Многих автовладельцев интересует вопрос замены стандартных лампочек ДХО на более совершенные, поскольку первые характеризуются определенными недостатками:

  1. Тусклое освещение с желтизной. Во-первых, на практике такой свет часто портит эстетический вид автомобиля в целом, во-вторых, его освещение не самым лучшим образом отражается на видимости впереди идущего автомобиля.
  2. Низкий ресурс эксплуатации таких источников освещения. Так что рано или поздно столкнуться с необходимостью замены лампочек в любом случае придется.

Именно по этим причинам наши автовладельцы решают менять традиционные лампы накаливания на более совершенные источники освещения. Если вы решите установить вместо ламп накаливания диодные световые элементы, то при выборе следует обратить внимание только на их цоколь — замена лампочки подразумевает использование соответствующего разъема (автор видео — канал City&Country Style).

Также нужно отметить, что основным недостатком ДХО считается то, что этот тип оптики никак не зафиксирован в действующем законодательстве, в частности, речь идет именно об источниках освещения. Потому вы должны быть готовы к тому, что можете столкнуться с инспектором, который пожелает вас оштрафовать за это. Нужно учитывать, что определенные типы осветительных устройств должны быть изготовлены в полном соответствии с ГОСТом и стандартами. Так что если технические характеристики устанавливаемых лампочек не соответствуют тем, которые должны быть установлены, то это чревато возможными проблемами в будущем.

Инструкция по замене

Итак, если вы хотите добиться более качественного свечения и увеличения ресурса службы оптики, достаточно поменять источники освещения в ней. Как показывает практика, наиболее популярным вариантом в этом плане является замена традиционных галогенок на диодные источники света. Но перед тем, как приступить к этому процессу, нужно понимать, что одной только установки диода вместо галогенки будет недостаточно.

Ведь этот процесс имеет определенные особенности:

  1. Обычно для установки необходимо оторвать установленные ранее на диодном элементе цоколь, чтобы произвести его перенос в необходимое отверстие.
  2. Замена ламп ДХО Лада Гранта также подразумевает проверку полярности осветительных источников, чтобы сохранить работоспособность предохранительного элемента. В том случае, если вы этого не сделаете, то предохранитель в любом случае выйдет из строя, таким образом обесточив безопасную работу бортовой сети.

Фары дневных ходовых огней авто

Процедура замены выглядит следующим образом:

  1. Для начала вам нужно отключить зажигание, открыть капот автомобиля и отключить клеммы от аккумулятора. Это позволит отключить устройство и обеспечить дальнейшую безопасную работу при обесточенной электросети.
  2. Начнем замену с источников освещения в правом фонаре. Для этого вытащите патрон, чтобы сделать это, его нужно вращать против часовой стрелки.
  3. Затем вышедший из строя осветительный источник необходимо вытащить из посадочного места, для этого просто потяните его на себя.
  4. Выполнив эти действия, удостоверьтесь в том, что усики на извлеченной лампочке соответствуют месту расположения контактов на новой. Сами усики должны без проблем зайти в крепления на оптике. Установите новый осветительный элемент под углом 45 градусов.
  5. Далее, производится замена ламп в левом фонаре. Здесь процедура будет немного отличаться, поскольку она имеет свои особенности, в частности, до лампочки будет труднее добраться. Перед тем, как поменять устройства, необходимо демонтировать блок воздушного фильтра, для этого отсоедините все крепления и фиксаторы, а также патрубки. Также необходимо будет выкрутить патрубок, по которому проходит охлаждающая жидкость. Сам блок держится на трех специальных фиксаторах, их необходимо демонтировать.
  6. После выполнения этих шагов необходимо будет повторить все действия по замене, описанные выше. Дальнейшая сборка производится в обратной последовательности. Теперь вам останется только подключить аккумулятор и проверить работоспособность оптики.

Цена вопроса

Стоимость комплекта ламп или самих фар дневных ходовых огней может сильно отличаться в зависимости от производителя и места покупки. Ниже приведены средние цена на фары, а также источники освещения, которые можно купить на российском рынке.

Видео «Как обеспечить яркое освещение ДХО в Гранте без доработок?»

На видео ниже представлены рекомендации касательно обеспечения наиболее яркого освещения дневных ходовых огней в автомобиле Лада Гранта (автор ролика — канал TheLadaGranta).

Замена ламп ДХО Лада Гранта: как все сделать правильно

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов. В технической литературе они так и называются: двухнитевые лампы габаритного и дневного ходового огня (ДХО). При включении зажигания загорается 21-ваттная нить ходовых огней, а при включении фар — 5-ваттная нить габаритов.

Изготовитель комплектует Ладу Гранта самыми простыми и недорогими лампами ДХО. Недостатков у них много, а преимущество только одно — низкая цена. Одними из главных покупательских рекламаций на эти лампы являются тусклый желтоватый свет и очень низкий ресурс при эксплуатации.

Автолюбители, не желающие мириться с недостатками стандартных дневных ходовых огней, заменяют их другими моделями при первой же возможности. В качестве источников света подходят светодиодные лампы без цокольной сборки или лампы повышенного визуального комфорта. Ассортимент таких ламп достаточно широк, найти их можно практически в любом магазине автозапчастей. При выборе источников светодиодного освещения специалисты рекомендуют руководствоваться параметром яркости.

Лампы повышенного визуального комфорта

Лампа ДХО Лада Гранта повышенной комфортности представляет собой обыкновенные галогенные лампы накаливания ближнего света, светящие белым. Основным недостатком является ухудшенная видимость в дождливую погоду из-за того, что белый свет дает намного больше бликов от мокрых поверхностей и капель дождя, чем желтый.

В продаже чаще встречаются следующие марки галогенных лам высокого комфорта: OSRAM, General Electric, Маяк, Philips, Narva, IPF, Hella и др. Производитель рекомендует выбирать модели OSRAM H4 в модификациях Standard и Light Day. Первая полностью соответствует всем нормам и требованиям законодательства по безопасности, освещенности, геометрии и точности светотеневой границы. Имеет самое высокое значение силы света. Вторая модель отличается от первой значительно более высоким сроком службы. По силе света немного уступает модификации Standard.

Замена ламп ближнего света осуществляется так. Освободите доступ к левой блок-фаре. Для этого освободите корпус воздушного фильтра Лады от всех креплений, отсоедините жгут проводов и датчик. Затем сдвиньте корпус фильтра вверх и влево. Чтобы получить доступ к правой блок-фаре, необходимо снять крышку силового агрегата. Для этого отвинтите крышку маслозаливной горловины, а затем 4 крепежных болта. После этого потяните крышку вверх и отщелкните ее.

Чтобы извлечь старую лампу, сначала поверните патрон против часовой стрелки, после чего аккуратно вытягивайте источник света. Новую устанавливайте в обратном порядке: сначала установите цоколь в паз патрона, затем закрутите патрон по часовой стрелке.

Обратите внимание: при замене галогенных ламп не рекомендуется касаться колб пальцами.

Дело в том, что потожировые следы от пальцев на колбах световых приборов многократно сокращают их ресурс. Поэтому работать необходимо в чистых хлопчатобумажных перчатках без напыления из резины. Сами колбы перед установкой протрите спиртовыми салфетками.

Дневные ходовые огни на основе диодов

Замена ламп накаливания и установка светодиодов на автомобиле Лада Гранта не требует особых навыков, но имеет некоторые нюансы. Во-первых, лампы в обеих фарах должны заменяться одновременно: если меняете одну лампу накаливания на светодиодную, то другую тоже обязательно смените. Во-вторых, замена ламп на светодиодные источники освещения требует обязательного соблюдения полярности питания.

Обратите внимание: при попытке установки светодиодной лампы без соблюдения полярности она мгновенно выходит из строя. Более того, существует высокая вероятность выхода из строя предохранителя питания ламп ДХО. Поэтому, если все же ваши действия привели к перегоранию прибора, перед новой попыткой обязательно меняйте предохранитель.

Полярность контактов определяется с помощью вольтметра (тестера). После того как старые лампы будут извлечены, необходимо включить дневные ходовые огни, чтобы на контакты подавалось напряжение. Затем красный щуп вольтметра подключаете к одному контакту, черный — к другому. Если прибор покажет положительное напряжение, то красный щуп будет соответствовать «плюсу», а черный — «минусу». Если вольтметр показывает отрицательное постоянное напряжение, значит, провода подключены наоборот: красный — к «минусу», черный — к «плюсу».

При этом цифровой тестер отрицательное напряжение будет выдавать со знаком «минус», а показания стрелочного вольтметра уйдут ниже нуля.

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

Чтобы избавиться от подобной проблемы, необходимо заменить стандартную приборную панель ее экспортным вариантом, предназначенным для европейских вариантов Лада Гранта.

City-Country Style

ЕСТЬ ЗАДАЧА – ЗНАЧИТ БУДЕТ И ЕЁ РЕШЕНИЕ!

Поиск по этому блогу

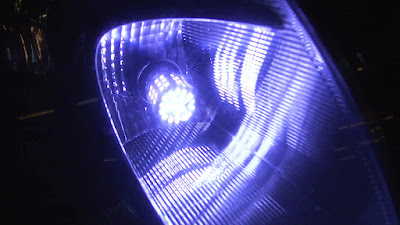

Светодиодные лампы дневных ходовых огней (ДХО) на замену штатных W21/5W Т20 Лада Гранта


  • Получить ссылку
  • Facebook
  • Twitter
  • Pinterest
  • Электронная почта
  • Другие приложения
  • Получить ссылку
  • Facebook
  • Twitter
  • Pinterest
  • Электронная почта
  • Другие приложения

Комментарии

А если повстречается не вменяемый, то штраф за внесение изменений это минимум, а максимум лишение.

у страха глаза велики! за светодиодное ДХО вообще не чего не будет, речь идет о дополнительном режиме – в пол накала, для передних габаритных огней.

сравнение ХОЛОДНЫЙ или ТЕПЛЫЙ смотрите здесь: https://youtu.be/qTF_6ve6HWQ

Отправить комментарий

Популярные сообщения из этого блога

Замена картриджей в АКВАФОР Трио. Инструкция.

Данным водоочиститель я пользуюсь третий год. Уже была замена фильтров (подробнее смотрите здесь), но вот снова в электрочайнике стала собираться накипь, поэтому было решено менять!

Погуляв по страницам онлайн-магазинов, наткнулся на этот комплект РР5-В510-06-07.

Почему именно этот комплект фильтров? Давайте разбираться. Данный комплект Подходит для фильтров: – Аквафор Трио – Аквафор Трио Норма

Вот, что написано на официальном сайте.
Комплект сменных модулей ЭФГ-В510-06-07. Обеспечивает надежную очистку воды от хлора, органических соединений и других примесей. Обеззараживает воду. Включает модули, необходимые для полного цикла очистки: предварительная механическая очистка питьевой воды полипропиленовый модуль (ЭФГ63-250), глубокая сорбционная доочистка питьевой воды В510-06, финишная сорбционная очистка и кондиционирование питьевой воды В510-07.
Переходим непосредственно к установки новых фильтров.

Вначале перекрываем кран, чтобы вода не поступала в фильтр.

Выбор светодиодных ламп для ДХО Лада Гранта

Автомобиль: Лада Гранта.
Спрашивает: Максим Растягаев.
Вопрос: Хочу установить светодиодные огни в ДХО на Лада Гранта, стоит ли?

Приобрёл в магазине светодиодные огни в ДХО на Гранту. Продавец сказал, что очень много людей делает именно так.

Плюсы ДХО:

  1. срок службы у диода больше,
  2. яркость и видимость лучше.

В общем одни плюсы. Но когда я выходил из магазина, один мужчина сказал, что возможна ошибка, которая будет высвечиваться на панели приборов. Так как автомобиль будет думать, что нить накала неисправна, так как диод потребляет меньше электричества. Так ли это, и стоит ли игра свеч? Я ещё могу сдать лампы обратно в магазин, упаковку не вскрывал.

Светодиоды в ДХО на Лада Гранта, не всё так просто

К этой статье отлично подошла бы картинка с демотиватором: нельзя так просто взять, и поставить светодиодные огни вместо обычных ламп дневного ходового света.

Разновидности ламп ДХО

Всё зависит от того, какие вы приобрели светодиоды! Существует два их варианта.

    Распиновка SRCK. Такие лампы подойдут без проблем и без переделок. Но найти их сложно. По-крайней мере на момент написания статьи. Существует выход, вы можете попробовать поискать такие на aliexpress.

Распиновка «правильной» светодиодной лампы

Вот пример лампы с АлиЭкспресс

Такой светодиод «в топку»

Фото светодиодных ламп в ДХО на Лада Гранта

Выводы

Стандартные лампы ДХО весьма неплохи.

Светят они хорошо, диоды светят лучше, но раньше никто ДХО и не пользовался. Это всё маркетинг, необходимый для того, чтобы оснастить автомобиль дополнительными обязательными элементами, за которые Вам надо будет платить. Замена лампы ДХО проста, обычная лампа стоит около 100 рублей, тогда как диодные огни Вам обойдутся в пару раз дороже!

Я бы задумался о замене, только если бы у меня возникли проблемы со стандартным оборудованием!

Для меня самый важный плюс светодиодной лампы в том, что если перегорит один диод, то остальные диоды будут работать дальше. То есть Вы сможете продолжить движение!

Конечно, установить светодиодные лампы — это шаг вперед для твоего автомобиля. Но надо подумать и о других водителях. Если устанавливать, то необходимо сразу сделать регулировку направления света, чтобы не слепить встречных.

я сделал себе подсветку из светодиодных ламп в салоне. Теперь освещается промежность между сиденьями, педали. Остался очень доволен, так как в ночное время, салон освещается не хуже чем днем, по надобности. На панели приборов дает ошибку, но уже больше года все в норме.

Я долго думал стоит ли поставить светодиодные лампы, но когда все-таки решился, остался доволен. Никакой ошибки на панели мне не выдавало, и светят они гораздо лучше.

Установил ходовые огни, следуя вашей инструкции, подключив к кнопке включения габаритов. Горит «неисправность габаритов». Светят отлично! Машина стала привлекать больше внимания.

Надо вешать дополнительное сопротивление, машина думает, что лампы перегорели. Хотя странно, у меня такого не было!

привет,пытался ставить светодиодные лампы на дхо выскакивают предохранители ,извините что делать

Странно. Лампы диодные потребляют меньше и такого быть не должно. Дурацкий совет — но попробуйте другие лампы.

полярность не совпадает, смотри где + а где —

Это точно из-за полярности, у меня такое было, голи предохранители, пока в магазине не проверили лампы, косяк был в них

Китайские лампы, несите обратно в магазин. Замыкание только от них

Какие дополнения ни чего даже делать не надо вставил и всё ни каких ошибок не выдаёт это просто начитались всякой ерунды и обсуждают людям голову марочут

Смотрите лампы не стондартной полярности и всё бутет хорошо

Я ЕЩЁ ПОКУПАЛ ЗА 750 И НЕЖАЛЕЮ ТОЖЕ ВСЕ БОЯЛСЯ КАК И ШТО БУТЕТ А ОКАЗАЛОСЬ ВСЁ ПРОСТО

Канешно ели взять за 200-250 руб.там ни каково толку не будет

Как заменить ходовые огни на Лада Гранта

На автомобиле «Лада Гранта» габариты совмещаются с дневными ходовыми лампочками в одной лампе. Во время зажигание включается и ДХО, а во время включения фар оно гаснет, а габаритное освещение включается. Главным преимуществом источников света является экономичность, по сравнению с фарами ближнего освещения, а также меньший расход топлива.

Не стоит путать ДХО с габаритным освещением. Оно является гораздо менее ярким и обозначает размеры авто во время его стоянки в ночное время суток. Если сравнивать этот свет с иными способами освещения машины, то он наиболее безопасный (не имеет бликов, оснащен достаточной яркостью) и расходует минимальное количество топлива.

Заводская комплектация предусматривает наличие в «Ладе Гранте» самых простых ламп накаливания. Их характеристики хорошо известны автолюбителям — свет в лампах горит тускло, с желтизной, у них малый период эксплуатации. По этой и другим причинам автолюбителям порой требуется замена огней.

Характеристики внешних источников света устанавливаются российским законодательством. Чтобы безопасно ездить по российским дорогам, не нарушая законы, нужно:

  • размещать лампочки на кузове «Лады Гранты» спереди на высоте от 25 до 150 см от земли;
  • соблюдать минимальное расстояние между лампочками (60 см);
  • покупать изделия с площадью от 40 до 200 см 2 .

Лампы, применяемые на автомобиле Лада Гранта

Виды и причины поломки

Эти приспособления имеют несколько типов:

  • фары ближнего света. Включены во время работы автомобиля. В России разрешается использовать их в качестве источника света для езды днем;
  • фары дальнего света. Работают на пониженном напряжении. Это способствует снижению интенсивности света, что в некоторых случаях не способствует увеличению заметности пешеходов и велосипедистов на дороге;
  • противотуманные фары. Их использование в России разрешено (пункт 19.4 ПДД);
  • передние поворотники;
  • отдельные источники света спереди автомобиля с определенными схемами световой интенсивности.

Фара Лада Гранта со светодиодными лампами

Основными производителями качественных ДХО являются такие торговые марки, как:

Эти и другие модели источников света могут отличаться формой (прямоугольной, круглой, овальной), количеством находящихся внутри диодных лампочек, мощностью, а также яркостью.

Сегодня производители начали выпускать даже силиконовые диодные лампочки, подходящие для «Лады Гранты». Они могут располагаться как на одной, так и на нескольких лентах.

Среди основных причин того, почему ДХО не горят, выделяют:

  • отсутствие проверки полярности перед монтажом источников света;
  • не горит канал поворотника;
  • перегорел предохранитель;
  • отсутствие прогревания или перегорание нити накаливания.

Чтобы усовершенствовать дневные ходовые источники света и сделать их предельно полезными и стильными для автолюбителя, нужно максимально качественно делать все этапы работ. Вместо стандартных ламп, которые не слишком ярко горят, можно установить светодиодное освещение без цокольной сборки. Купить эти компоненты можно практически в каждом магазине, где есть запчасти для автомобилей. При этом, совершая выбор, нужно ориентироваться на модели с наибольшей яркостью освещения.

Работа светодиодных ламп

Установка нового освещения

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп. Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности. Они таковы:

  • часто приходится отрывать предыдущий цоколь с диода, чтобы переместить его детали на нужные отверстия;
  • водитель должен будет обязательно проверить полярность источников света на «Гранте» для сохранности предохранителя. Если это не будет сделано, то предохранитель, который отвечает за напряжение в сети, просто перегорит. Плавкий предохранитель, который установлен в этой модели авто, способен обесточивать безопасную работоспособность электрической схемы.

Перед сменой ламп света нужно убедиться, что такая процедура не будет нарушать действующие законодательные нормы.

Также нужно не забывать проходить плановый техосмотр. Он позволит выявить, не является ли процедура смены опасной. Вынув старый источник света, не нужно сразу его выбрасывать. Если вы не пройдете техосмотр с новыми лампами, логично будет вернуть старые на их место. Также помните, что законодательство Российской Федерации допускает на автомобилях лишь освещение белого и желтого цвета — остальные расцветки оказались вне закона.

Смена освещения на «Ладе Гранте» на такие популярные в последнее время светодиоды дает немало преимуществ:

  • потребление меньшей электроэнергии и, следовательно, топлива;
  • более долгий эксплуатационный срок (некоторые рассчитаны на весь срок эксплуатации «Лады Гранты»);
  • отличные визуальные эффекты, яркое освещение дорожного покрытия;
  • эти модели не оказывают большую нагрузку на генератор и не перегружают предохранитель.

Чтобы произвести замену в правой фаре, следуйте алгоритму:

  1. Извлеките патрон, вращая его против часовой стрелки.
  2. Достаньте поломанное изделие, потянув его на себя.
  3. Проверьте, соответствуют ли усики лампы аналогичным креплениям в машине и вставьте его на место под углом 45 градусов.

Правильное расположение усиков диода

Установка освещения в левой фаре имеет свои особенности, так как до нее труднее добраться. Перед процессом замены извлеките блок воздушного фильтра, предварительно открутив шланг антифриза. После этого снимите 3 резиновых крепления, на которые крепится блок. Дальнейшие действия аналогичны замене освещения в правой фаре.

Предохранители и реле в Лада Гранта

Предохранители и реле в Лада Гранта, электрические схемы

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

Блок предохранителей

Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.

F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.

Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.

F2 (30 А) — электростеклоподъемники.

Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.

F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.

F4 (20 А) — стеклоочиститель, подушка безопасности.
Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.

Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.

F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.

F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.

F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости.
Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.

F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.

F9 (5 А) — правые габаритные лампы

F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.

F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах

F12 (7,5 А) — правая лампа ближнего света
F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.

F14 (10 А) — правая лампа дальнего света
F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.

F16 (10 А) — Передняя правая противотуманная фара

F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.

F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.

F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.

F20 (15 А) — диагностический разъём, звуковой сигнал, замок багажника, КПП, прикуриватель. Очень частое перегорание данного предохранителя обычно вызывается замыканием или неправильным подключением приборов в разъём прикуривателя. Если не открывается багажник, это может быть связано с прикуривателем. Заменив данный предохранитель, проблема должа решиться.

F21 (15 А) — электрический бензонасос. Если автомобиль неожиданно заглох посередине дороги и бензина в баке очень мало, может быть сгорел этот предохранитель. Без нагрузки (без бензина) работа бензонасоса может привести к его выходу из строя. Поэтому заправьтесь и проверьте данный предохранитель.

F22 (15 А) — центральный замок.

Если например работает только центральный замок водительской двери, а остальные не запираются, дело может быть в этом предохранителе, а также в блоке управления. Лучше доверить диагностику и ремонт специалистам, если нет опыта.

F23 (10 А) — лампы дневных ходовых огней. Если не работают огни с обоих сторон, скорее всего дело в этом предохранителе или в переключателе на приборной панели. Если не работает лампа только с одной стороны, скорее всего дело в самой лампе.

F24 (7,5 А) — кондиционер. Если он не работает и этот предохранитель целый, возможно дело в ручке включения на приборной панели. Диагностику системы кондиционера лучше доверить специалистам. Может быть требуется его заправка или обслуживание.

F25 (10 А) — освещение салона, лампы стоп-сигналов. Если не работают стоп-сигналы и данный предохранитель целый, дело может быть в самих лампах и их разъёмах или в выключателе стоп-сигналов в педальном приводе.

F26 (25 А) — ABS. Аналогично F19

F27 — резерв
F28 — резерв
F29 — резерв
F30 — резерв

F31 (50 А) — обогрев лобового стекла

F32 (30 А) — печка, электроусилитель руля. Если при повороте руля наблюдается неравномерная работа усилителя или руль поворачивается с трудом, проверьте данный предохранитель. Также дело может быть в электронном блоке управления или недостаточном уровне тормозной жидкости в бачке электроусилителя.

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Силовые предохранители

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Если в вашем автопарке имеются не только Гранты, можете прочитать также про предохранители и реле Калины.

Ссылка на основную публикацию
