Описание предохранителей hyundai accent: характеристики, фото и видео

Блок предохранителей и реле Хендай Акцент

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Хендай Акцент имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители.

Монтажный блок под капотом.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Хендай Акцент:

Предохранители под капотом.

На внешней стороне крышки монтажного блока нанесена схема расположения предохранителей

Блок предохранителей в салоне

Монтажный блок в салоне.

Блок реле в салоне расположен за дополнительным вещевым ящиком

Для доступа к реле необходимо открыть ящик, приподнять и снять его с фиксаторов. Описание и обозначение реле:

Дополнительный блок предохранителей в салоне.

1. реле электронного распределения тормозных усилий (EBD);
2. реле противотуманного света в задних фонарях;
3. главное реле системы управления двигателем (для наглядности крепление отсоединено);
4. реле головного света фар;
5. реле очистителя и омывателя ветрового стекла;
6. реле АБС;
7. реле электростеклоподъемников;
8. реле обогрева заднего стекла;
9. реле звукового сигнализатора;
10. реле указателей поворота и аварийной сигнализации

Вывод

На Хендай Акцент имеется три монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Как заменить предохранители на Хендай Акцент?

Как известно, блок предохранителей (далее — БП) в любом автомобиле играет важную функцию — он защищает от перенапряжения и выхода из строя электрооборудование машины. Сейчас мы вам расскажем, где расположены плавкие предохранители Хендай Акцент (далее — ПП), сколько их всего в этой модели автомобиля и за что они отвечают. Также вы узнаете, как произвести их замену.

Расположение и электросхема

Если вы заметили, что какое-либо устройство или часть электрооборудования стала некорректно работать или вовсе вышла из строя, не нужно спешить менять сломавшийся элемент. Для начала необходимо проверить состояние ПП. Иногда причина неработающих фар, печки, бензонасоса, кроется именно в выходе из строя ПП.

Обратите внимание: если вышло из строя реле или ПП бензонасоса, то запуск двигателя будет невозможным.

Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей. Причем в случае с этой моделью авто их целых три. Два из них находится в салоне автомобиля, еще один — в подкапотном пространстве. Предлагаем вам ознакомиться со схемой и назначением каждого БП. Также помните о том, что схема и предназначение элементов наносится на внутреннюю сторону пластиковой накладки, которая защищает БП.

БП в моторном отсеке

БП в салоне

В салоне автомобиля, как сказано ранее, расположено несколько БП. Один из них находится со стороны водительского сидения, в районе левой ноги. Чтобы добраться до него, необходимо снять пластиковую декоративную накладку, которая находится на торпеде.

Схема БП, расположенного в салоне Хендай Акцент

Ниже предлагаем вам ознакомиться с назначением каждого компонента устройства.

Описание назначения деталей БП, который находится в районе водительского сидения в салоне Хендай Акцент

Второе устройство находится за дополнительным бардачком в салоне. Если быть более точным, то там установлены реле, а не предохранители. Они предназначены для защиты более мощных потребителей энергии.

Схема назначения элементов устройства, который находится в салоне авто

Как вы видите, большинство электрических компонентов автомобиля, для работы которых требуется напряжение, защищены плавкими предохранителями и реле.

Процедура снятия и замены

В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать — это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.

Итак, приступим к замене ПП.

1. Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
2. Когда вы поняли, какой блок вам нужен, откройте капот. Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.
3. Далее, вам нужно открыть крышку монтажного блока. Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.
4. Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально. Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять.
   Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими.

Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею. Также обратите внимание на тот факт, что номинал заменяемых устройств должен совпадать. То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители.

Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.

Видео «Сервисный разъем и салонные ПП»

В этом видео автор показал расположение салонного БП и сервисного разъема для диагностики на примере автомобиля Хендай Солярис. Для моделей Акцент место расположения БП будет идентичным.

Блок предохранителей и реле Hyundai Accent

Рассмотрены автомобили Hyundai Accent 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Информация подходит для хендай акцент тагаз.

Где находится монтажный блок предохранителей и реле Хендай Акцент.

В моторном отсеке, в салоне автомобиля.

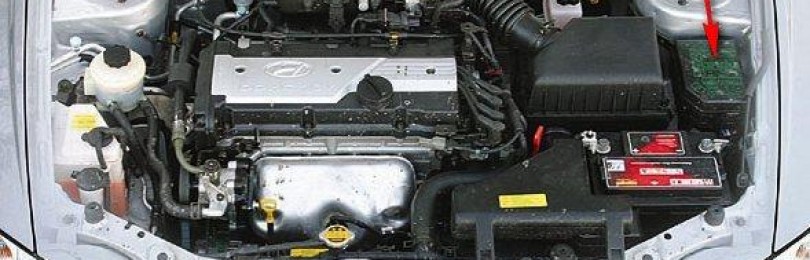

Под капотом (показан стрелкой)

Схема расположения предохранителей и реле в монтажном блоке моторного отсека хендай акцент.

Назначение предохранителей и реле в моторном отсеке

На внешней стороне крышки монтажного блока нанесена схема расположения предохранителей

Блок предохранителей в салоне хендай акцент

Расположен под панелью приборов слева от ног водителя за пластиковой крышкой

Расшифровка предохранителей

Блок реле в салоне расположен за дополнительным вещевым ящиком

Для доступа к реле необходимо открыть ящик, приподнять и снять его с фиксаторов

Описание и обозначение реле

1. реле электронного распределения тормозных усилий (EBD);
2. реле противотуманного света в задних фонарях;
3. главное реле системы управления двигателем (для наглядности крепление отсоединено);
4. реле головного света фар;
5. реле очистителя и омывателя ветрового стекла;
6. реле АБС;
7. реле электростеклоподъемников;
8. реле обогрева заднего стекла;
9. реле звукового сигнализатора;
10. реле указателей поворота и аварийной сигнализации

Описание предохранителей Hyundai Accent: характеристики, фото и видео

Реле в салоне

Хендай Акцент — достаточно распространённый автомобиль в широком кругу автовладельцев. За долгие годы модель успела прижиться на улицах многих городов. Чем старше становится авто и чем реже проводятся технические осмотры, тем выше вероятность того, что возникнут проблемы с электрикой и приборами. При подобных неисправностях следует проверить в первую очередь предохранители и реле Hyundai Accent. Если руководства под рукой нет, вам поможет эта статья.

Блок с предохранителями находится в салоне и размещён внизу, у левой ноги водителя.

1 (10 А) — указатели поворотов. Если перестали работать поворотники и не загорается ни один из них, проверьте помимо этого предохранителя также реле 10 в салонном блоке и реле, установленное отдельно под рулём. Если реле разборное, можно снять корпус и проверить плату на отсутствие сгоревших дорожек или почерневших деталей. Или заменить на новое, заведомо исправное.

Затем проверьте подрулевой переключатель, исправность в нём дорожек и контактов, а также контакты в его разъёме и проводку. Также следует проверить лампы, которые могли сгореть все сразу. Если не работает только один поворотник, вероятнее всего дело тоже в лампе. Замените на исправную и проверьте контакты в разъёме.

2 (10 А) — ABS, контрольные лампы на приборной панели. Если не работает ABS, см. 34.Если не работают лампы на панели, проверьте данный предохранитель, сами лампы и проводку.

3 (10 А) — приборы на панели. Если у вас перестала работать приборная панель, часть приборов работает, а часть нет, скорее всего дело в контактах на плате панели, либо разъёмах. Если этот предохранитель целый, попробуйте пошевелить разъёмы на задней части панели. Проверьте контакты в них и провода. Возможно потребуется снимать и разбирать всю панель, чтобы добраться до плат внутри неё. Платы нужно осмотреть, чтобы на них не было сломанных или обгоревших дорожек и других видимых следов короткого замыкания, отсутствия контактов.

4 (15 А) — подушки безопасности. Если у вас сработала хоть одна подушка безопасности, то для прежнего уровня безопасности потребуется заменить модуль раскрывшейся подушки, блок управления SRS и ремни. Водительская подушка находится в центре руля, пассажирская — над бардачком.

5 (10 А) — блок управления двигателем, лампы заднего хода, блок управления АКПП.Если у вас проблемы с двигателем, см. информацию про предохранитель 4.Если при включении КПП на заднюю передачу фонари заднего хода не загораются, проверьте сами лампы и их разъёмы, затем датчик-выключатель заднего хода, который расположен на коробке передач в верхней части и провода, идущие от него.

Блок реле расположен в салоне автомобиля и находится за малым вещевым ящиком.

1 — реле системы электронного распределения тормозных усилий EBD.

2 — реле задних противотуманных фонарей.

3 — главное реле системы управления двигателем.

4 — реле головного света. См. информацию о предохранителе 3.

5 — реле стеклоочистителя и омывателя лобового стекла. См. информацию о предохранителе 11.

6 — реле ABS. См. пред. 34.

7 — реле электрических стеклоподъемников. См. пред. 33.

8 — реле обогрева заднего стекла. См. пред. 2.

9 — реле звукового сигнала. См. пред. 2.

10 — реле указателей поворотов, аварийной сигнализации. См. пред. 1.

В этом видео автор показал расположение салонного БП и сервисного разъема для диагностики на примере автомобиля Хендай Солярис. Для моделей Акцент место расположения БП будет идентичным.

Расположение и электросхема

Если вы заметили, что какое-либо устройство или часть электрооборудования стала некорректно работать или вовсе вышла из строя, не нужно спешить менять сломавшийся элемент. Для начала необходимо проверить состояние ПП. Иногда причина неработающих фар, печки, бензонасоса, кроется именно в выходе из строя ПП.

Как и любое транспортное средство, Хендай Акцент оснащен блоками предохранителей. Причем в случае с этой моделью авто их целых три. Два из них находится в салоне автомобиля, еще один — в подкапотном пространстве. Предлагаем вам ознакомиться со схемой и назначением каждого БП. Также помните о том, что схема и предназначение элементов наносится на внутреннюю сторону пластиковой накладки, которая защищает БП.

БП в салоне

В салоне автомобиля, как сказано ранее, расположено несколько БП. Один из них находится со стороны водительского сидения, в районе левой ноги. Чтобы добраться до него, необходимо снять пластиковую декоративную накладку, которая находится на торпеде.

Ниже предлагаем вам ознакомиться с назначением каждого компонента устройства.

Описание назначения деталей БП, который находится в районе водительского сидения в салоне Хендай Акцент

Второе устройство находится за дополнительным бардачком в салоне. Если быть более точным, то там установлены реле, а не предохранители. Они предназначены для защиты более мощных потребителей энергии.

Схема назначения элементов устройства, который находится в салоне авто

Как вы видите, большинство электрических компонентов автомобиля, для работы которых требуется напряжение, защищены плавкими предохранителями и реле.

Подкапотный монтажный блок

Подкапотный монтажный блок находится с левой стороны по ходу движения автомобиля, между аккумулятором, воздушным фильтром и кузовом.

1 (100 А) — генератор. Если аккумулятор стал быстро разряжаться, скорее всего дело в генераторе и отсутствии заряда АКБ. Проверьте этот предохранитель, натяжение ремня генератора, контакты разъёмов на генераторе, а также проводку. В цепях автомобиля не должно быть коротких замыканий. Проверьте напряжение на клеммах генератора при заведённом автомобиле (если нет опыта, лучше обратитесь к электрику).

Если напряжения на клеммах нет, возможно износились щётки внутри генератора, в этом случае его можно недорого починить. Если при повороте шкива раздаются скрипы или посторонние звуки, скорее всего разрушились подшипники. В этом случае лучше заменить генератор на новый или отдать в ремонт.

2 (50 А) — блокировка дверей. (электропривод), стоп-сигналы, аварийная сигнализация, звуковой сигнал, обогрев заднего стекла, освещение салона, электронный блок управления (ЭБУ).

Если у вас не работает ни один стоп сигнал (включая салонный на заднем стекле), первым делом проверьте этот предохранитель. Если он целый, то скорее всего дело в «лягушке» (выключатель в блоке над педалью тормоза), разъёме или проводке.

Процедура снятия и замены

В процессе смены ПП нет ничего сложного. С этим может справиться даже начинающий автомобилист. Единственное, что вам нужно знать — это место расположения ПП, который необходимо заменить, а также несколько нюансов. К примеру, все работы по смене ПП необходимо проводить при отключенном аккумуляторе и выключенном зажигании.

1. Для начала определитесь с тем, что вам необходимо заменить. В соответствии с предоставленными схемами вы должны понять, в каком именно БП необходимо менять реле или предохранитель.
2. Когда вы поняли, какой блок вам нужен, откройте капот. Даже если вам необходимо менять ПП в блоке, установленном в салоне, все равно откройте капот и отключите аккумуляторную батарею. Для этого не нужно ее полностью снимать, достаточно отключить только минусовую клемму. Перед этим не забудьте выключить зажигание.
3. Далее, вам нужно открыть крышку монтажного блока. Если у вас не получается сделать это руками, то можете воспользоваться отверткой с плоским наконечником.
4. Сделав это, вы получаете доступ ко всем ПП. Если вы точно знаете, какую именно деталь вам необходимо заменить, демонтируйте ее при помощи специального пинцета или руками. Если вы не уверены в работоспособности элемента, то это можно проверить визуально. Для этого демонтируйте определенный предохранитель и просто посмотрите на него: внутри компонента проходит плавкая нить. Если она выгорела или оборвалась, то ПП нужно менять.
   Обратите внимание! Ни в коем случае не устанавливайте в блок самодельные предохранители в виде куска проволоки или обычной канцелярской скрепки. Такие махинации могут спасти вас на время, но последствия от них могут быть катастрофическими.

Заменив ПП, проверьте работоспособность необходимого устройства. Если проблема заключалась именно в ПП, то оборудование будет работать. Установите на место декоративную накладку и не забудьте подключить аккумуляторную батарею. Также обратите внимание на тот факт, что номинал заменяемых устройств должен совпадать. То есть, если на ПП нанесена цифра 10, то желательно в месте установки этой детали использовать 10-амперные предохранители.

Если нет возможность заменить ПП на деталь с таким же номиналом, то в качестве исключения на время можно эксплуатировать устройство с большим или меньшим номиналом. Но его нужно будет заменить при первом удобном случае.

Расположение и электросхема

Схема жгутов проводки, проложенных по кузову

1 — питание 12 В2 — питание 12 В, главное реле управления двигателем включено3 — питание 12 В, зажигание включено4 — блок предохранителей и реле (моторный отсек)5 — салонный блок предохранителей6 — предохранитель вентилятора печки7 — предохранитель муфты компрессора кондиционера8 — предохранитель электрических стеклоподъемников, обмоток реле блок-фар, омывателя фар, вентилятора теплообменника конденсатора кондиционира, вентилятора радиатора, передних и задних противотуманных фар

9 — реле вентилятора печки10 — разъём11 — к реле омывателей фар12 — реле муфты компрессора кондиционера13 — разъём14 — к салонному блоку реле15 — блок управления АКПП16 — салонный блок предохранителей17 — предохранитель кондиционера18 — мотор вентилятора печки19 — блок управления двигателем (ЭБУ)20 — от колодки на жгуте проводов приборной панели21 — резистор мотора вентилятора печки (режимы работы отопителя)22 — выключатель, функционирующий от давления23 — выключатель кондиционера24 — муфта компрессора кондиционера25 — от колодки на жгуте проводов приборной панели26 — переключатель оборотов печки (режимов работы вентилятора отопителя)27 — термовыключатель28, 29 — к колодке на жгуте проводов приборной панели

Реле и предохранители в Hyundai Accent

Блок реле и предохранителей под капотом:

1 – предохранитель 100А цепи генератора;
2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации,
сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);
3 – предохранитель 30А цепи ламп головного и габаритного света;
4 – предохранитель 20А цепи блока управления двигателем;
5 – предохранитель 30А цепи пуска двигателя и катушек зажигания;
6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя;
7 – разъем электропроводки;
8 – реле вентилятора отопителя;
9 – реле звукового сигнала;
10 – предохранитель 10А цепи лампы освещения салона;
11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения;
12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования;
13 – реле муфты компрессора кондиционера;
14 -гнездо реле противотуманных фар;
15 – резервное гнездо предохранителя;
16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала;
17 – предохранитель 10А цепи блока управления двигателем;
18 – реле вентилятора радиатора системы охлаждения двигателя;
19 – предохранитель 10А цепи включения кондиционера;
20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования;
21 – предохранитель 10А цепи блока управления двигателем;
22 – предохранитель 10А цепи муфты компрессора кондиционера;
23 -предохранитель 10А цепи звукового сигнала;
24 – предохранитель 15А цепи противотуманных фар;
25 – предохранитель 10А цепи правой лампы головного света;
26 – предохранитель 10А цепи левой лампы головного света;
27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля;
28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля;
29 – реле ламп габаритного света;
30 – резистор предварительного возбуждения генератора;
31 – реле стартера;
32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования;
33 – предохранитель 30А цепи электростеклоподъемников;
34 – предохранитель 30А цепи блока управления АБС;
35 – гнездо реле постоянно включенного ближнего света;
36 – реле топливного насоса;
37 – предохранитель 30А цепи блока управления АБС;
38,39 – гнездо диода;
40 – предохранитель 30А цепи вентилятора отопителя.

Предохранители в салоне (у левой ноги внизу):

1 – предохранитель 10А цепи указателей поворота;
2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов;
3 – предохранитель 10А цепи комбинации приборов;
4 – предохранитель 15А цепи подушки безопасности;
5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;
6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ);
7 – предохранитель 10А цепи аварийной сигнализации;
8 – предохранитель 10А цепи сигналов торможения;
9 – предохранитель 20А цепи обогрева заднего стекла;
10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;
11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла;
12 – предохранитель 10А цепи обогрева сиденья (опция);
13 – предохранитель 10А цепи АБС;
14 – резервное гнездо предохранителя;
15 – предохранитель 15А цепи прикуривателя;
16 – предохранитель 10А цепи наружных зеркал с электроприводом;
17 – предохранитель 10А цепи кондиционера;
18 – резервное гнездо предохранителя.

Блок реле в салоне (за маленьким бардачком, вид снизу):

1 – реле электронного распределения тормозных усилий (EBD);
2 – реле противотуманного света в задних фонарях;
3 – главное реле системы управления двигателем (для наглядности крепление отсоединено);
4 – реле ламп головного света;
5 – реле очистителя и омывателя ветрового стекла;
6 – реле АБС;
7 – реле электростеклоподъемников;
8 – реле обогрева заднего стекла;
9 – реле звукового сигнализатора;
10 – реле указателей поворота и аварийной сигнализации.

Еще одно проблемное место с перемычками о котором многие и не догадываются.
Блочок перемычек прячется между крылом и блоком предохранителей.
Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.

На перемычки попадает влага и они окисляются. Указано красной стрелкой указан. Мы уже рассказывали о таком ремонте у нас на сайте.

Электрическая схема автомобиля ХУНДАЙ АКЦЕНТ

Перед снятием предохранителя выключите соответствующую цепь, затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен. Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем–нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из–за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Если вы считаете, что соединение не в порядке, разберите соединение и зачистите до чистого металла контактную поверхность и клемму провода или поверхность заземляемого элемента. Удалите полностью грязь и следы коррозии, затем при помощи ножа удалите слой краски для того, чтобы получить надежное соединение металла с металлом. При сборке надежно зафиксируйте соединение; при установке клеммы провода используйте зубчатые шайбы между клеммой и кузовом. После подсоединения для предотвращения образования коррозии нанесите на соединение слой вазелина или силиконовой смазки.

Предохранители и реле ХУНДАЙ АКЦЕНТ

Монтажный блок реле и предохранителей в моторном отсеке

1 — предохранитель 100 А цепи генератора; 2 — предохранитель 50 А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ); 3 — предохранитель 30 А цепи ламп головного и габаритного света; 4 — предохранитель 20 А цепи блока управления двигателем; 5 — предохранитель 30 А цепи пуска двигателя и катушек зажигания. 6 — предохранитель 20 Ампер цепи вентилятора радиатора системы охлаждения двигателя, 7 — разъем электропроводки, 8 — реле вентилятора отопителя. 9 — реле звукового сигнала, 10 — предохранитель 10 А цепи лампы освещения салона Хундай Акцент. 11 — предохранитель 10 А цепи головного устройства системы звуковоспроизведение. 12 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования, 13 — реле муфты компрессора кондиционера, 14 — гнездо реле противотуманньх фар; 15 — резервное гнездо предохранителя; 16 — предохранитель 15 А регулятора холостого хода и датчика положения распределителного вала. 17 — предохранитель 10 А цепи блока управления двигателем. 18 — реле вентилятора радиатора системы охлаждения двигателя; 19 — предохранитель 10 А цепи включения кондиционера; 20 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования; 21 — предохранитель 10 А цепи блока управления двигателем, 22 — предохранитель 10 А цепи муфты компрессора кондиционера, 23 — предохранитель 10 А цепи звукового сигнала; 24 — предохранитель 15 А цепи проти-вотуманных фар. 25 — предохранитель 10 А цепи правой лампы головного света. 26 — предохранитель 10 А цепи левой лампы головного света; 27 — предохранитель 10 А цепи ламп габаритного света правого борта автомобиля; 28 — предохранитель 10 А цепи ламп габаритного света левого борта автомобиля; 29 — реле ламп габаритного света; 30 — резистор предварительного возбуждения генератора; 31 — реле стартера Хундай Акцент, 32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора сииемы киндицлимированин, 33 — предилранитель 30 А цепи электростеклоподъемников. 34 — предохранитель 30 А цепи блока управления АБС; 35 — гнездо реле постоянно включенного ближнего света; 36 — реле топливного насоса; 37 — предохранитель 30 А цепи блока управления АБС; 38,39 — гнездо диода; 40 — предохранитель 30 Ампер цепи вентилятора отопителя.

Блок реле в салоне авто

Монтажный блок предохранителей Хундай

Расположение жгутов проводов в Hyundai Accent

Схемы электрооборудования авто

Модуль электропитания

Схема соединения с массой

Электросхема пуска двигателя Хундай Акцент

Схема соединений генератора и системы охлаждения

Система управления двигателем автомобиля
