Подробная инструкция по балансировке коленвала в домашних условиях

Балансировка коленвала в гаражных условиях: эффективность и руководство

Для экономии затрат, идущих на техническое обслуживание в автосервисе, можно выполнять балансирование коленчатого вала в условиях гаража. В статье описываются варианты, как можно проводить балансировку коленвала своими руками.

Зачем нужна балансировка коленчатых валов?

При дисбалансе коленчатого вала неравномерно распределяется масса вдоль и поперек оси, то есть нарушается баланс: один край легче другого. В основном причиной поперечного дисбаланса является износ деталей вала при продолжительной эксплуатации.

Балансировка коленвала проводится, чтобы снизить нагрузку и вибрации на узлы силового агрегата. Эта операция дает возможность поднять производительность двигателя, продлить срок эксплуатации. В основном балансировка необходима для изношенных элементов двигателя, но встречаются случаи, когда в балансировке нуждается новый автомобиль.

Балансировка коленвала в гараже

Определить, нужна ли балансировка коленвала, можно по поведению ручки переключения передач: она начинает болтаться при передвижении на холостом ходу. То же самое касается двигателя: если на холостом ходу мотор работает с рывками.

Причины появления неполадок могут быть разные:

  • некачественное изготовление сопряженных деталей;
  • неоднородность материала, который использован для коленчатого вала;
  • люфты, возникшие в результате нарушения зазоров между сопряженными элементами;
  • некачественная сборка;
  • неточное центрирование;
  • естественный износ.

После замены маховика или его зубчатого венца, корзины сцепления необходимо отбалансировать коленвал. Если не выполнить эту процедуру, то даже при небольших скоростях мотор начнет вибрировать из-за нарушения баланса.

Где отбалансировать коленвал – варианты ремонта

Отбалансировать коленчатый вал можно двумя способами:

    Статический способ применяется при незначительных нарушениях баланса. В этом случае коленчатый вал находится в неподвижном состоянии. При этом тяжелая сторона опущена вниз. Легкая часть уравновешивается с помощью грузов, которые крепятся на край легкой стороны. Затем с помощью специальных ножей снимается металл с тяжелой части, пока не опустится нагруженная часть.

Шлифовка коленчатого вала

  • Динамический способ точнее статического. Его применяют для устранения существенного дисбаланса. В этом случае необходим специальный станок, на который устанавливается вал. Коленчатый вал начинают раскручивать до необходимых оборотов. С помощью лазера определяется точка, где находится наиболее тяжелая точка. С этого места снимается лишний металл.
  • Процедура балансировки своими руками

    Балансировку можно выполнить в автосервисе, где, естественно, процедура будет проведена более точно, либо в собственном гараже. Для проведения процедуры в домашних условиях нужно изготовить специальное приспособление – станок, на который будет устанавливаться маховик. Сложного ничего нет. Сделать такой станок своими руками сможет даже человек, неимеющий слесарного опыта.

    Приспособление

    В первую очередь нужно сварить рамку, которая служить будет основой станка. Размеры рамки и приспособления зависят от длины коленчатого вала. Для изготовления нужна профильная труба и уголок. После изготовления рамки и затирки швов, в двух уголках рамки и в середине противоположной трубы, нужно просверлить отверстия для трех шпилек. К отверстиям приваривают гайки с диаметром внутренней резьбы равным диаметру шпилек, которые изготавливаются из железных прутов.

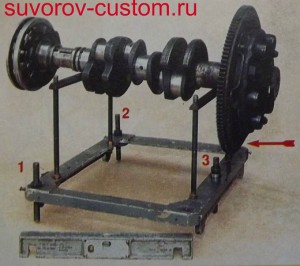

    Самодельный станок для балансировки

    Перед балансировкой рамку нужно выставить с помощью уровня строго горизонтально. Это легче сделать, если она будет стоять на трех штырях, чем на четырех. После регулировки на приваренные гайки сверху следует накрутить контргайки. Далее нужно сделать недалеко от каждого угла рамки отверстия для 4 прутов диаметром 14-16 мм, которые будут исполнять роль стоек. Длина прутов должна быть одинаковой – примерно 250 мм.

    Теперь нужно взять 4 уголка шириной 2-4 см и длиной около 30 см и просверлить в них отверстия диаметром, соответствующим диаметру стоек. На каждую пару стоек надевается уголок ребрами вверх. Уголки нужно приварить. Получается приспособление напоминающее турник с брусьями: напротив друг друга устанавливаются стойки в виде буквы «П». На эти стойки будет устанавливаться коленчатый вал. Таким образом, станок для балансировки коленвала готов.

    Последовательность действий

    Балансировка коленчатого вала с помощью устройства, сделанного своими руками, состоит из следующих шагов:

    1. В первую очередь нужно выставить станок строго горизонтально. Для этого уровень укладывается сначала на одну перекладину-уголок. Затем следует подкручивать шпильки-стойки, пока уголок не будет расположен строго горизонтально. Далее уровень поворачиваем перпендикулярно, кладем его на два уголка-перекладины одновременно и крутим шпильку, высверленную посередине трубы. Добиваемся полной горизонтальности всей конструкции.
    2. Когда станок выставлен, на него можно устанавливать коленчатый вал в сборе с комплектующими. Если присутствует дисбаланс, вал начнет проворачиваться по уголку, пока самая тяжелая точка не окажется в нижней точке. Этот дисбаланс (перевес) нужно ликвидировать.

    Приспособление для балансировки

  • Для устранения перевеса нужно убрать лишнюю часть металла в нижней (тяжелой) точке маховика. Определить точный вес металла, который нужно высверлить, можно с помощью небольших магнитиков. Их нужно цеплять на противоположной – легкой стороне маховика. Цеплять магнитики следует до тех пор, пока коленвал в сборе с деталями не будет переворачиваться, а будет лежать неподвижно.
  • Добившись неподвижного положения коленчатого вала, нужно снять магнитики и взвесить их на весах. Это и будет тот вес, который нужно убрать, чтобы устранить дисбаланс.
  • Теперь с маховика снимается столько стружки, чтобы ее вес был равен весу магнитов, которые мы перед этим взвешивали. Под приспособлением нужно постелить ветошь, чтобы собрать и взвесить стружку. Высверливать приходится порой несколько отверстий, так как одного диаметром 7-8 мм обычно не достаточно. Главное, не высверлить больше, чем нужно, иначе придется сверлить маховик с противоположной стороны.

    Процедура балансирования на СТО

  • Если тяжелая точка приходится на какую-то деталь маховика, которая менялась, например, шкив. То высверливать нужно эту деталь. Если менялась корзина сцепления, то в ней удаляется лишний металл около отверстий ее крепления.
  • С данным приспособлением, изготовленным своими руками, можно легко отбалансировать коленчатый вал. Конечно, без специального оборудования достичь точности трудно, зато можно сэкономить на посещении автосервиса.

    Видео «Балансировка коленчатого вала»

    В этом видео демонстрируется, как правильно отбалансировать коленвал.

    Балансировка коленвала с маховиком в домашних условиях

    Маховик может быть одним из источников вибраций, поэтому и необходимо его балансировать. Эта деталь цепляет шестерню привода стартера, что нужно учитывать при подготовке к процедуре устранения дисбаланса. Тюнинг двигателя также предполагает использование такой процедуры, как проточка маховика. Эта манипуляция предполагает удаление изношенной поверхности детали, что очень важно для ее эффективной эксплуатации. Такая шлифовка является важным этапом балансировки для исключения отрицательного влияния произведенных манипуляций на работу элементов двигателя, таких как стартер, коленвал, карданный вал.

    Зачем нужна балансировка коленчатых валов?

    Балансировка коленчатых валов является ничем иным, как механической операцией, вследствие которой значительно снижаются вибрации и прочие виды нагрузок на элементы двигателя. Это позволяет повысить его надежность, работоспособность и производительность. Безусловно, чаще всего в подобной операции нуждаются уже изношенные механизмы, хотя бывают случаи, когда дисбаланс наблюдается и в новеньком автомобиле, только что приобретенном из салона.

    Понять то, что вам светит балансировка коленвала своими руками, и пора засучить рукава, можно по следующим признакам. Прежде всего, обратите внимание на ручку переключения передач во время движения на холостом ходу, она начинает болтаться. Точно также себя будет вести и сам двигатель, так что не забудьте заглянуть под капот своего «железного коня».

    Что же насчет причин подобного поведения, так их может быть несколько. Среди них нельзя исключить и возможные погрешности, допущенные во время изготовления сопряженных деталей. Кроме того, не самым лучшим образом сказывается неоднородность материалов, из которых изготовлены элементы коленчатого вала. Появлению люфта также способствуют увеличенные зазоры в сопряженных узлах, их несоосность, некачественный монтаж и, конечно же, недостаточно точное центрирование.

    И не стоит забывать о естественном износе, который никогда еще не играл положительной роли.

    Почему нужна балансировка, и как отбалансировать маховик?

    Из-за того, что масса по изделию распределяется неравномерно, при его вращении на нем возникают переменные нагрузки благодаря действию сил инерции, которые, как известно, пропорциональны величине массы и квадрату скорости. Такие изменяющиеся силы приводят к возникновению вибрации, которая разрушительно действует на механизмы, вызывая их преждевременный износ, снижают эффективность и экономичность машин.

    Таким образом, балансировка, т.е. уравновешивание вращающихся масс, устраняет воздействие сил инерции и обеспечивает условия для длительной и эффективной работы механизма. Возвращаясь к нашему ДВС и использованию маховика после его облегчения, связанного с удалением металла, надо отметить, что при этом возникают неуравновешенные массы. Поэтому перед установкой в автомобиль маховик необходимо отбалансировать, чтобы исключить отрицательные воздействия на мотор вследствие проведенных доработок.

    Балансировка коленвала в домашних условиях

    В основном, в домашних условиях осуществляется балансировка коленвала с маховиком. Для этого также необходимо определить самую тяжелую точку. Делается это следующим образом: устанавливаются две Т-образные пластины, естественно по уровню, и сверху на них кладется деталь. В случае дисбаланса коленчатый вал будет катиться, пока его наиболее тяжелая точка не окажется в нижнем положении. Таким образом, определяется место, с которого необходимо снять немного металла. Повторять эту процедуру следует до достижения полного равновесия.

    Если же речь идет о новых автомобилях, то в этом случае нужно прибегнуть к методу модульной сборки, когда все элементы проходят балансировку по отдельности, а не в сборе. Но осуществление данной процедуры лучше доверить профессионалам, тем более что, в основном, такие машины состоят на гарантийном обслуживании, и пренебрегать им не стоит. Не столь важно, где отбалансировать коленвал, главное помните, что данная процедура позволит значительно увеличить ресурс и мощность движка, да и авто в целом.

    Для экономии затрат, идущих на техническое обслуживание в автосервисе, можно выполнять балансирование коленчатого вала в условиях гаража. В статье описываются варианты, как можно проводить балансировку коленвала своими руками.

    При дисбалансе коленчатого вала неравномерно распределяется масса вдоль и поперек оси, то есть нарушается баланс: один край легче другого. В основном причиной поперечного дисбаланса является износ деталей вала при продолжительной эксплуатации.

    Балансировка коленвала проводится, чтобы снизить нагрузку и вибрации на узлы силового агрегата. Эта операция дает возможность поднять производительность двигателя, продлить срок эксплуатации. В основном балансировка необходима для изношенных элементов двигателя, но встречаются случаи, когда в балансировке нуждается новый автомобиль.


    Балансировка коленвала в гараже

    Определить, нужна ли балансировка коленвала, можно по поведению ручки переключения передач: она начинает болтаться при передвижении на холостом ходу. То же самое касается двигателя: если на холостом ходу мотор работает с рывками.

    Причины появления неполадок могут быть разные:

    • некачественное изготовление сопряженных деталей;
    • неоднородность материала, который использован для коленчатого вала;
    • люфты, возникшие в результате нарушения зазоров между сопряженными элементами;
    • некачественная сборка;
    • неточное центрирование;
    • естественный износ.

    После замены маховика или его зубчатого венца, корзины сцепления необходимо отбалансировать коленвал. Если не выполнить эту процедуру, то даже при небольших скоростях мотор начнет вибрировать из-за нарушения баланса.

    Отбалансировать коленчатый вал можно двумя способами:

      Статический способ применяется при незначительных нарушениях баланса. В этом случае коленчатый вал находится в неподвижном состоянии. При этом тяжелая сторона опущена вниз. Легкая часть уравновешивается с помощью грузов, которые крепятся на край легкой стороны. Затем с помощью специальных ножей снимается металл с тяжелой части, пока не опустится нагруженная часть.


    Шлифовка коленчатого вала

    • Динамический способ точнее статического. Его применяют для устранения существенного дисбаланса. В этом случае необходим специальный станок, на который устанавливается вал. Коленчатый вал начинают раскручивать до необходимых оборотов. С помощью лазера определяется точка, где находится наиболее тяжелая точка. С этого места снимается лишний металл.

    Процедура балансировки своими руками

    Балансировку можно выполнить в автосервисе, где, естественно, процедура будет проведена более точно, либо в собственном гараже. Для проведения процедуры в домашних условиях нужно изготовить специальное приспособление – станок, на который будет устанавливаться маховик. Сложного ничего нет. Сделать такой станок своими руками сможет даже человек, неимеющий слесарного опыта.

    Приспособление

    В первую очередь нужно сварить рамку, которая служить будет основой станка. Размеры рамки и приспособления зависят от длины коленчатого вала. Для изготовления нужна профильная труба и уголок. После изготовления рамки и затирки швов, в двух уголках рамки и в середине противоположной трубы, нужно просверлить отверстия для трех шпилек. К отверстиям приваривают гайки с диаметром внутренней резьбы равным диаметру шпилек, которые изготавливаются из железных прутов.


    Самодельный станок для балансировки

    Перед балансировкой рамку нужно выставить с помощью уровня строго горизонтально. Это легче сделать, если она будет стоять на трех штырях, чем на четырех. После регулировки на приваренные гайки сверху следует накрутить контргайки. Далее нужно сделать недалеко от каждого угла рамки отверстия для 4 прутов диаметром 14-16 мм, которые будут исполнять роль стоек. Длина прутов должна быть одинаковой – примерно 250 мм.

    Основы балансировки

    Балансировка — это процесс, при котором центр тяжести возвращается в геометрический центр маховика. Особенно часто он проводится после процедуры облегчения этой детали, что нередко практикуется автомобилистами. Балансировка крайне важна, ведь в противном случае на двигатель могут действовать разрушительные силы.

    Отмечают несколько видов дисбаланса на маховике, среди них:

    В статическом случае на оси детали возникает какая-то масса. Из-за этого ось устройства смещается относительно оси вращения, что приводит к возникновению вибраций. В моментальном же, дополнительные массы возникают на краях детали. Если маховик не двигается, то вибрации не возникают, но при вращении они могут проявляться крайне сильно. Последний вариант — динамический. Он совмещает в себе предыдущие виды дисбаланса.

    Зачастую для устранения подобных проблем автомобиль везут в сервис. Там проводят тщательную балансировку маховика, возвращая центр тяжести в первоначальное положение. Однако осуществить эту процедуру можно и без сторонней помощи, проводя ее в домашних условиях. Сложностей здесь минимум

    Где отбалансировать коленвал – варианты ремонта

    Есть два способа, как отбалансировать коленвал. Первый – статический, он является менее точным. В этом случае используются специальные ножи, на которые и устанавливается деталь. А дисбаланс определяется по ее положению во время вращения. Если верхняя часть коленвала легче нижней, то на нее крепят грузики и производят такие замеры и догрузку до достижения равновесия. И только после этого на противоположной стороне высверливаются отверстия для противовеса.

    Второй вид – динамическая балансировка коленчатого вала. Для ее осуществления необходимо специальное оборудование. Коленчатый вал устанавливается в плавающие постели и раскручивается до нужных оборотов. Световой луч находит и сканирует наиболее тяжелую точку, которая провоцирует тряску, и выводит ее на экран. А для достижения баланса дело остается за малым – удалить с нее лишний вес.

    Что такое маховик?

    Маховиком называется дискообразный компонент автомобиля, который соединяется с коленчатым валом. Хотя он практически не имеет двигающихся частей, он крайне важен для нормального функционирования коленвала. Его основная задача — создание инерции для некоторых деталей автомобиля. Кроме того, он соединяет собой стартер и вал, что и обеспечивает начало работы двигателя.

    Это довольно массивный элемент автомобиля, который не дает поршням оставаться неподвижными. Благодаря большой массе он позволяет без труда начать движение остальных механизмов.

    Однако из-за высокой массы создается одна проблема — балансировка. Если этот элемент имеет смещенный центр тяжести, то вращение приводит к возникновению дополнительных сил. Смещение происходит по разным причинам, будь то брак, износ детали или неправильная установка. Однако важно, что эти силы приводят к возникновению вибрации, что крайне опасно для деталей автомобиля.

    В данной части автомобиля даже небольшая вибрация может привести к существенному повреждению деталей. Разрушение стартера, коленвала и других компонентов — это не предел при пренебрежении этим фактором. Поэтому важно следить за центром тяжести маховика и по необходимости проводить балансировку.

    Подробная инструкция по балансировке коленвала в домашних условиях

    Для экономии затрат, идущих на техническое обслуживание в автосервисе, можно выполнять балансирование коленчатого вала в условиях гаража. В статье описываются варианты, как можно проводить балансировку коленвала своими руками.

    При дисбалансе коленчатого вала неравномерно распределяется масса вдоль и поперек оси, то есть нарушается баланс: один край легче другого. В основном причиной поперечного дисбаланса является износ деталей вала при продолжительной эксплуатации.

    Балансировка коленвала проводится, чтобы снизить нагрузку и вибрации на узлы силового агрегата. Эта операция дает возможность поднять производительность двигателя, продлить срок эксплуатации. В основном балансировка необходима для изношенных элементов двигателя, но встречаются случаи, когда в балансировке нуждается новый автомобиль.

    Балансировка коленвала в гараже

    Определить, нужна ли балансировка коленвала, можно по поведению ручки переключения передач: она начинает болтаться при передвижении на холостом ходу. То же самое касается двигателя: если на холостом ходу мотор работает с рывками.

    Причины появления неполадок могут быть разные:

    • некачественное изготовление сопряженных деталей;
    • неоднородность материала, который использован для коленчатого вала;
    • люфты, возникшие в результате нарушения зазоров между сопряженными элементами;
    • некачественная сборка;
    • неточное центрирование;
    • естественный износ.

    После замены маховика или его зубчатого венца, корзины сцепления необходимо отбалансировать коленвал. Если не выполнить эту процедуру, то даже при небольших скоростях мотор начнет вибрировать из-за нарушения баланса.

    Отбалансировать коленчатый вал можно двумя способами:

      Статический способ применяется при незначительных нарушениях баланса. В этом случае коленчатый вал находится в неподвижном состоянии. При этом тяжелая сторона опущена вниз. Легкая часть уравновешивается с помощью грузов, которые крепятся на край легкой стороны. Затем с помощью специальных ножей снимается металл с тяжелой части, пока не опустится нагруженная часть.

    Шлифовка коленчатого вала

  • Динамический способ точнее статического. Его применяют для устранения существенного дисбаланса. В этом случае необходим специальный станок, на который устанавливается вал. Коленчатый вал начинают раскручивать до необходимых оборотов. С помощью лазера определяется точка, где находится наиболее тяжелая точка. С этого места снимается лишний металл.
  • Балансировку можно выполнить в автосервисе, где, естественно, процедура будет проведена более точно, либо в собственном гараже. Для проведения процедуры в домашних условиях нужно изготовить специальное приспособление – станок, на который будет устанавливаться маховик. Сложного ничего нет. Сделать такой станок своими руками сможет даже человек, неимеющий слесарного опыта.

    В первую очередь нужно сварить рамку, которая служить будет основой станка. Размеры рамки и приспособления зависят от длины коленчатого вала. Для изготовления нужна профильная труба и уголок. После изготовления рамки и затирки швов, в двух уголках рамки и в середине противоположной трубы, нужно просверлить отверстия для трех шпилек. К отверстиям приваривают гайки с диаметром внутренней резьбы равным диаметру шпилек, которые изготавливаются из железных прутов.

    Самодельный станок для балансировки

    Перед балансировкой рамку нужно выставить с помощью уровня строго горизонтально. Это легче сделать, если она будет стоять на трех штырях, чем на четырех. После регулировки на приваренные гайки сверху следует накрутить контргайки. Далее нужно сделать недалеко от каждого угла рамки отверстия для 4 прутов диаметром 14-16 мм, которые будут исполнять роль стоек. Длина прутов должна быть одинаковой – примерно 250 мм.

    Теперь нужно взять 4 уголка шириной 2-4 см и длиной около 30 см и просверлить в них отверстия диаметром, соответствующим диаметру стоек. На каждую пару стоек надевается уголок ребрами вверх. Уголки нужно приварить. Получается приспособление напоминающее турник с брусьями: напротив друг друга устанавливаются стойки в виде буквы «П». На эти стойки будет устанавливаться коленчатый вал. Таким образом, станок для балансировки коленвала готов.

    Балансировка коленчатого вала с помощью устройства, сделанного своими руками, состоит из следующих шагов:

    1. В первую очередь нужно выставить станок строго горизонтально. Для этого уровень укладывается сначала на одну перекладину-уголок. Затем следует подкручивать шпильки-стойки, пока уголок не будет расположен строго горизонтально. Далее уровень поворачиваем перпендикулярно, кладем его на два уголка-перекладины одновременно и крутим шпильку, высверленную посередине трубы. Добиваемся полной горизонтальности всей конструкции.
    2. Когда станок выставлен, на него можно устанавливать коленчатый вал в сборе с комплектующими. Если присутствует дисбаланс, вал начнет проворачиваться по уголку, пока самая тяжелая точка не окажется в нижней точке. Этот дисбаланс (перевес) нужно ликвидировать.

    Приспособление для балансировки

  • Для устранения перевеса нужно убрать лишнюю часть металла в нижней (тяжелой) точке маховика. Определить точный вес металла, который нужно высверлить, можно с помощью небольших магнитиков. Их нужно цеплять на противоположной – легкой стороне маховика. Цеплять магнитики следует до тех пор, пока коленвал в сборе с деталями не будет переворачиваться, а будет лежать неподвижно.
  • Добившись неподвижного положения коленчатого вала, нужно снять магнитики и взвесить их на весах. Это и будет тот вес, который нужно убрать, чтобы устранить дисбаланс.
  • Теперь с маховика снимается столько стружки, чтобы ее вес был равен весу магнитов, которые мы перед этим взвешивали. Под приспособлением нужно постелить ветошь, чтобы собрать и взвесить стружку. Высверливать приходится порой несколько отверстий, так как одного диаметром 7-8 мм обычно не достаточно. Главное, не высверлить больше, чем нужно, иначе придется сверлить маховик с противоположной стороны.

    Процедура балансирования на СТО

  • Если тяжелая точка приходится на какую-то деталь маховика, которая менялась, например, шкив. То высверливать нужно эту деталь. Если менялась корзина сцепления, то в ней удаляется лишний металл около отверстий ее крепления.
  • С данным приспособлением, изготовленным своими руками, можно легко отбалансировать коленчатый вал. Конечно, без специального оборудования достичь точности трудно, зато можно сэкономить на посещении автосервиса.

    В этом видео демонстрируется, как правильно отбалансировать коленвал.

    Подробная инструкция по балансировке коленвала в домашних условиях

    Для экономии затрат, идущих на техническое обслуживание в автосервисе, можно выполнять балансирование коленчатого вала в условиях гаража. В статье описываются варианты, как можно проводить балансировку коленвала своими руками.

    При дисбалансе коленчатого вала неравномерно распределяется масса вдоль и поперек оси, то есть нарушается баланс: один край легче другого. В основном причиной поперечного дисбаланса является износ деталей вала при продолжительной эксплуатации.

    Балансировка коленвала проводится, чтобы снизить нагрузку и вибрации на узлы силового агрегата. Эта операция дает возможность поднять производительность двигателя, продлить срок эксплуатации. В основном балансировка необходима для изношенных элементов двигателя, но встречаются случаи, когда в балансировке нуждается новый автомобиль.

    Балансировка коленвала в гараже

    Определить, нужна ли балансировка коленвала, можно по поведению ручки переключения передач: она начинает болтаться при передвижении на холостом ходу. То же самое касается двигателя: если на холостом ходу мотор работает с рывками.

    Причины появления неполадок могут быть разные:

    • некачественное изготовление сопряженных деталей;
    • неоднородность материала, который использован для коленчатого вала;
    • люфты, возникшие в результате нарушения зазоров между сопряженными элементами;
    • некачественная сборка;
    • неточное центрирование;
    • естественный износ.

    После замены маховика или его зубчатого венца, корзины сцепления необходимо отбалансировать коленвал. Если не выполнить эту процедуру, то даже при небольших скоростях мотор начнет вибрировать из-за нарушения баланса.

    Отбалансировать коленчатый вал можно двумя способами:

      Статический способ применяется при незначительных нарушениях баланса. В этом случае коленчатый вал находится в неподвижном состоянии. При этом тяжелая сторона опущена вниз. Легкая часть уравновешивается с помощью грузов, которые крепятся на край легкой стороны. Затем с помощью специальных ножей снимается металл с тяжелой части, пока не опустится нагруженная часть.

    Шлифовка коленчатого вала

  • Динамический способ точнее статического. Его применяют для устранения существенного дисбаланса. В этом случае необходим специальный станок, на который устанавливается вал. Коленчатый вал начинают раскручивать до необходимых оборотов. С помощью лазера определяется точка, где находится наиболее тяжелая точка. С этого места снимается лишний металл.
  • Балансировку можно выполнить в автосервисе, где, естественно, процедура будет проведена более точно, либо в собственном гараже. Для проведения процедуры в домашних условиях нужно изготовить специальное приспособление – станок, на который будет устанавливаться маховик. Сложного ничего нет. Сделать такой станок своими руками сможет даже человек, неимеющий слесарного опыта.

    В первую очередь нужно сварить рамку, которая служить будет основой станка. Размеры рамки и приспособления зависят от длины коленчатого вала. Для изготовления нужна профильная труба и уголок. После изготовления рамки и затирки швов, в двух уголках рамки и в середине противоположной трубы, нужно просверлить отверстия для трех шпилек. К отверстиям приваривают гайки с диаметром внутренней резьбы равным диаметру шпилек, которые изготавливаются из железных прутов.

    Самодельный станок для балансировки

    Перед балансировкой рамку нужно выставить с помощью уровня строго горизонтально. Это легче сделать, если она будет стоять на трех штырях, чем на четырех. После регулировки на приваренные гайки сверху следует накрутить контргайки. Далее нужно сделать недалеко от каждого угла рамки отверстия для 4 прутов диаметром 14-16 мм, которые будут исполнять роль стоек. Длина прутов должна быть одинаковой – примерно 250 мм.

    Теперь нужно взять 4 уголка шириной 2-4 см и длиной около 30 см и просверлить в них отверстия диаметром, соответствующим диаметру стоек. На каждую пару стоек надевается уголок ребрами вверх. Уголки нужно приварить. Получается приспособление напоминающее турник с брусьями: напротив друг друга устанавливаются стойки в виде буквы «П». На эти стойки будет устанавливаться коленчатый вал. Таким образом, станок для балансировки коленвала готов.

    Балансировка коленчатого вала с помощью устройства, сделанного своими руками, состоит из следующих шагов:

    1. В первую очередь нужно выставить станок строго горизонтально. Для этого уровень укладывается сначала на одну перекладину-уголок. Затем следует подкручивать шпильки-стойки, пока уголок не будет расположен строго горизонтально. Далее уровень поворачиваем перпендикулярно, кладем его на два уголка-перекладины одновременно и крутим шпильку, высверленную посередине трубы. Добиваемся полной горизонтальности всей конструкции.
    2. Когда станок выставлен, на него можно устанавливать коленчатый вал в сборе с комплектующими. Если присутствует дисбаланс, вал начнет проворачиваться по уголку, пока самая тяжелая точка не окажется в нижней точке. Этот дисбаланс (перевес) нужно ликвидировать.

    Приспособление для балансировки

  • Для устранения перевеса нужно убрать лишнюю часть металла в нижней (тяжелой) точке маховика. Определить точный вес металла, который нужно высверлить, можно с помощью небольших магнитиков. Их нужно цеплять на противоположной – легкой стороне маховика. Цеплять магнитики следует до тех пор, пока коленвал в сборе с деталями не будет переворачиваться, а будет лежать неподвижно.
  • Добившись неподвижного положения коленчатого вала, нужно снять магнитики и взвесить их на весах. Это и будет тот вес, который нужно убрать, чтобы устранить дисбаланс.
  • Теперь с маховика снимается столько стружки, чтобы ее вес был равен весу магнитов, которые мы перед этим взвешивали. Под приспособлением нужно постелить ветошь, чтобы собрать и взвесить стружку. Высверливать приходится порой несколько отверстий, так как одного диаметром 7-8 мм обычно не достаточно. Главное, не высверлить больше, чем нужно, иначе придется сверлить маховик с противоположной стороны.

    Процедура балансирования на СТО

  • Если тяжелая точка приходится на какую-то деталь маховика, которая менялась, например, шкив. То высверливать нужно эту деталь. Если менялась корзина сцепления, то в ней удаляется лишний металл около отверстий ее крепления.
  • С данным приспособлением, изготовленным своими руками, можно легко отбалансировать коленчатый вал. Конечно, без специального оборудования достичь точности трудно, зато можно сэкономить на посещении автосервиса.

    В этом видео демонстрируется, как правильно отбалансировать коленвал.

    Подробная инструкция по балансировке коленвала в домашних условиях

    Мифы и реальность о балансировке коленчатого вала

    Мифы и реальность о балансировке коленчатого вала

    К сожалению, вопросы балансировки коленчатого вала (маховика, корзины сцепления, демпфера) в доступной литературе практически не раскрыты, а если что и можно найти, то это ГОСТы и научная литература. Однако осмысление и понимание того, что там написано, требует определенной подготовки и наличия самого балансировочного станка. Это, естественно, отбивает у автомехаников все желание разобраться с этими вопросами с точки зрения ремонта ДВС. В этой короткой статье мы попытаемся раскрыть вопросы балансировки с позиции автомеханика, не вдаваясь в сложные математические расчеты и больше акцентируя внимание на практическом опыте.

    Итак, наиболее частый вопрос возникающий при ремонте двигателя: нужно ли проводить балансировку после шлифовки коленчатого вала?

    Для этого мы покажем все этапы балансировки коленчатого вала, которые выполняются в нашей фирме при ремонте коленчатого вала. В качестве примера возьмем коленчатый вал двигателя МВ 603.973. Это рядный 6 цилиндровый дизельный двигатель. Допустимый дисбаланс завода изготовителя на данный вал 100 гмм. Много это или мало? Что будет если дисбаланс будет меньше или больше данной цифры? Эти вопросы мы не будем рассматривать в этой статье, а опишем их позже. Но можно с уверенностью говорить, что завод изготовитель берет эти цифры не с потолка, а проводит достаточное количество экспериментов для того, чтобы найти компромисс между допустимым значением дисбаланса для нормальной эксплуатации двигателя и себестоимостью производства для обеспечения данного допуска. Просто для сравнения, допустимый дисбаланс завода изготовителя на коленчатый вал двигателя ЗМЗ 406 360 гмм. Чтобы легче представить и понять эти цифры, вспомним простую формулу из курса физики. Для вращательного движения сила инерции равна:

    m – неуравновешенная масса, кг;
    r – радиус ее вращения, м;
    w – угловая скорость вращения, рад/с;
    n – частота вращения, об/мин.

    Итак, подставляем цифры в формулу и принимаем частоту вращения от 1000 до 10 000 об/мин, получаем следующее:

    F1000 = 0.1х 0,001х( 3,14х1000/30)2= 1,1 Н

    F2000 = 0.1х 0,001х( 3,14х2000/30)2= 4,4 Н

    F3000 = 0.1х 0,001х( 3,14х3000/30)2= 9,9 Н

    F4000 = 0.1х 0,001х( 3,14х4000/30)2= 17,55 Н

    F5000 = 0.1х 0,001х( 3,14х5000/30)2= 27,4 Н

    F6000 = 0.1х 0,001х( 3,14х6000/30)2= 39,5 Н

    F7000 = 0.1х 0,001х( 3,14х7000/30)2= 53,8 Н

    F8000 = 0.1х 0,001х( 3,14х8000/30)2= 70,2 Н

    F9000 = 0.1х 0,001х( 3,14х9000/30)2= 88,9 Н

    F10000 = 0.1х 0,001х( 3,14х10000/30)2= 109,7 Н

    Все конечно понимают, что этот мотор никогда не выйдет на частоту вращения 10 000 об/мин, но этот простенький расчет сделан для того, что бы «почувствовать» цифры и понять как важна балансировка при увеличении частоты вращения. Какие можно сделать предварительные выводы? Во первых, вы «почувствовали», что такое дисбаланс 100 гмм, ну и, во вторых, убедились, что это действительно достаточно жесткий допуск для данного двигателя, и нет никакой необходимости делать этот допуск жестче.

    Теперь давайте покончим с цифрами и наконец-то вернемся к этому валу. Данный вал был предварительно отшлифован и после попал к нам на балансировку. И вот какие результаты мы получили при измерении дисбаланса.

    Что обозначают эти цифры? На данном рисунке мы видим, что дисбаланс на левой плоскости равен 378 гмм, и дисбаланс на правой плоскости равен 301 гмм. То есть условно можно принять, что общий дисбаланс на вал получается 679 гмм, что почти в 7 раз превышает допуск, заложенный заводом изготовителем.

    Вот фото этого вала на станке:


    Сейчас конечно Вы начнете во всем обвинять «криворукого» шлифовщика или плохой станок. Но давайте вернемся опять к простеньким расчетам и попробуем понять, почему так получается. Для простоты расчета примем вес вала 20 кг (этот вес очень близок к истине для 6 цилиндрового коленчатого вала). Вал имеет остаточный дисбаланс допустим 0 гмм ( что является полной утопией).

    И так теперь шлифовщик этот вал прошлифовал в ремонтный размер. Но при установке вала он сместил ось вращения от оси инерции всего на 0,01 мм (чтобы проще понять – у шлифовщика не совпала старая и новая ось вращения всего на 0,01 мм), и мы получили сразу же дисбаланс в 200 гмм. А если учесть, что у заводского вала всегда присутствует дисбаланс, то картина будет еще хуже. Поэтому те цифры, что мы получили, не являются из ряда вон выходящими, а являются нормой после шлифовки вала.

    А если учесть, что не всегда завод изготовитель выдерживает свои же допуска, то обвинения в адрес шлифовщика или станка просто отпадают. Только не надо теперь стоять над шлифовщиком и требовать, что бы он выставлял вал с микронной точностью, все равно это не принесет желаемого результата. Единственным правильным выходом из данной ситуации является обязательная балансировка коленчатого вала после его шлифовки. Традиционно балансировку коленчатого вала выполняют высверливанием противовеса (иногда правда приходится утяжелять противовесы, но это достаточно редкий случай).

    Вот, что мы получили после балансировки вала

    Остаточный дисбаланс по левой плоскости 7 гмм и 4 гмм по правой плоскости. То есть общий дисбаланс на вал 11 гмм. Такая точность делалась специально, чтобы показать возможности данного станка и, как вы поняли теперь, необходимости выполнять такие требования при балансировке после шлифовки вала нет. Требований завода изготовителя вполне достаточно. Итак, с валом мы закончили, и, естественно, возникает вопрос, а нужно ли балансировать передний демпфер (шкив), маховик, корзину сцепления. Обратимся опять к ремонтной литературе. Что рекомендует тот же ЗМЗ, например, на допустимый дисбаланс этих деталей? На шкив передний с демпфером 100 гмм, на маховик 150 гмм, на корзину сцепления 100 гмм. Но есть очень важное примечание.

    Все эти детали балансируются отдельно от вала ( то есть на оправках), и коленчатый вал в сборе на современных моторостроительных заводах в серию не балансируется. То есть Вы понимаете, что при установке вышеперечисленных деталей на коленчатый вал остаточный дисбаланс естественно изменится, так как совпадение осей вращения практически невозможно. Ниже представлены фото балансировки данных деталей.

    Опять же, как показала практика, эти детали вносят ощутимый вклад в дисбаланс коленчатого вала, и, как показал наш опыт, дисбаланс каждой из этой детали существенно перекрывает допуски на остаточный дисбаланс. Так, цифра 150-300 гмм является «нормой» для переднего шкива (демпфера), для маховика 200-500 гмм, и 200-700 гмм для корзины сцепления. И это относится не только к российскому автопрому. Как показал наш опыт, примерно эти же цифры получаются и у зарубежного автопрома.

    И есть обязательно еще один очень важный момент: после балансировки деталей по отдельности надо провести балансировку в сборе, но она должна делаться на последнем этапе. Предварительная балансировка по отдельности является также обязательной. Это надо для того, чтобы в случае, если выйдет из строя маховик или сцепление, Вам не пришлось снимать колено для повторной перебалансировки.

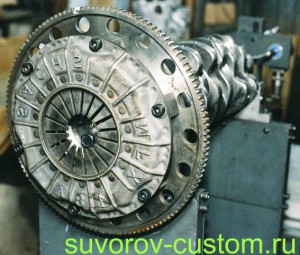

    Итак, вот, что мы получаем окончательно при балансировке в сборе.

    Итоговый дисбаланс коленчатого вала в сборе 37 гмм.

    При этом следует учесть, что вес вала в сборе был около 43 кг.

    Но, выполнив балансировку коленчатого вала в сборе, не стоит забывать о развесовке поршней и шатунов. Причем развесовку шатунов надо делать не просто по весу, а развесовку по центру масс, так как разница в весе этих деталей также вносит свой вклад в дисбаланс двигателя и строго регламентируется заводом изготовителем.

    И вот, что хотелось бы отметить в заключении: очень многие автомеханики, прочитав эту статью, скажут, что это все ерунда. Что они собрали не один десяток моторов, и что все они без балансировки прекрасно работают, и они будут правы- действительно работают. Но давайте вспомним, сколько приходилось видеть моторов, которые работали …. при поломанных направляющих, со стертыми кулачками распредвала, с фрезерованными по плоскости ГБЦ выше нормы в 2-3 раза, с изношенными цилиндрами в 0,3 мм, с неправильно установленными поршнями- этот список можно продолжать до бесконечности.

    У каждого, наверно, найдется парочка своих примеров, когда двигатель работал вопреки всем законам. Зачем хонинговать цилиндры, ведь раньше только точили и все работало? или: Зачем пользоваться хон-брусками, когда можно обычной шкуркой нанести сетку? Зачем «ловить» эти сотки, ведь это и так работает? Так почему, следуя одним требованиям завода изготовителя, пренебрегают другими? Только не надо думать, что, выполнив балансировку коленчатого вала в сборе и развесовку поршней и шатунов, Вы получите «чудо», что у Вас штатный мотор от Ваза по характеристикам станет, как мотор от болида Формулы 1. Этого у Вас не произойдет то же. Ведь балансировка – это один из кирпичиков, который вместе с выполнением остальных требований по ремонту дает Вам уверенность в том, что отремонтированный Вами двигатель отработает как минимум ресурс нового двигателя. И чем больше мотористов будут следовать требованиям автопроизводителей при ремонте двигателя, тем меньше будет автолюбителей, которые считают, что двигатель после капитального ремонта больше 50-70 тыс. км не работает.

    Как отбалансировать коленвал с маховиком в гаражных условиях.

    Бывает, что на двигателе нужно заменить маховик, его зубчатый венец или корзину сцепления и после замены перечисленных деталей, и даже после замены пробок каленвала (после промывки масляных каналов), его нужно обязательно отбалансировать. Если пренебречь этой операцией, то ваш двигатель, даже при повышении скорости машины всего лишь до 70 км/ч, начнёт сильно вибрировать из за дисбаланса. Естественно такое допускать нельзя, и коленчатый вал, перед установкой его на двигатель, нужно отбалансировать. Как сделать простое устройство для балансировки всего за пару часов, и что для этого потребуется мы и рассмотрим в этой статье.

    Большинство автомобильных или мотоциклетных заводов балансируют свои коленчатые валы в сборе с маховиком и корзиной сцепления, а некоторые, например коленвал мотоцикла Днепр или автомобиля Запорожец, балансируют ещё и в сборе с центрифугой. Это надо учитывать и перед балансировкой одевать все детали на коленвал, и даже шкив или шестерню на переднюю часть вала, если конечно они существуют в конструкции именно вашего двигателя.

    Ну и естественно все шатуны в сборе с поршнями, кольцами и пальцами, нужно будет взвесить и добиться их абсолютно одинакового веса. Многие заводы (как правило отечественные) пренебрегают этим, поэтому советую ещё при первом ремонте двигателя, обязательно взвесить выше перечисленные детали и если есть разница в весе, устранить её (снятием лишнего металла).

    Кстати, при форсировке двигателя, многие механики облегчают маховик его протачиванием, и после облегчения маховика, тоже обязательно нужно сделать балансировку коленвла, в сборе с облегчённым маховиком.

    Приспособление для балансировки коленвала.

    Устройство для балансировки, которое будет описано в этой статье (см. фото), очень простое и изготовить его сможет любой, даже не опытный в слесарных делах водитель. Для работы вам потребуется немного профильной трубы, или уголка, стальной пруток диаметром 12 — 16 мм, уровень (можно строительный), болгарка и сварочный аппарат.

    Сначала нужно будет изготовить основу — рамку, размером примерно 400 х 400 или 500 х 500 мм, которая сваривается из уголка или профильной трубы (ширина уголка или трубы 45 — 60 мм). А вообще габариты рамки и самого устройства зависят от длины вашего коленвала, ведь если вам нужно будет отбалансировать коленвал от грузовика, то естественно это приспособление нужно будет изготавливать бóльших размеров.

    После того, как вы сварите рамку и зачистите сварные швы, в двух углах рамки ( цифры 1 и 2 на фото) и в середине противоположной трубы (цифра 3 на фото) нужно будет просверлить отверстия (диаметр их зависит от толщины прутка, из которого делаются шпильки). К отверстиям сверху привариваются гайки, диаметр внутренней резьбы которых зависит от диаметра трёх шпилек, которые вы купите или изготовите из прутка.

    Почему всего три шпильки, а не четыре в каждом углу рамки ? Потому что, чтобы выставить рамку перед балансировкой строго горизонтально (с помощью уровня), достаточно покрутить всего лишь три шпильки, а четвёртая только усложняет регулировку. На каждую шпильку нужно будет накрутить ещё и контргайки, которые после регулировки рамки контрятся. В верху каждой шпильки, полезно подточить болгаркой по две лыски для гаечного ключа, чтобы потом было легко их крутить, при регулировке уровня.

    Теперь нужно будет ближе к каждому углу рамки просверлить четыре отверстия, диаметром 14 — 16 мм. В эти отверстия вставляются и зажимаются гайками 4 шпильки (стойки), сделанные из прутка, толщиной примерно 14 — 16 мм, и диной примерно 250 мм (длина всех четырёх шпилек абсолютно одинаковая) .

    Теперь на верхнюю часть каждой пары шпилек — стоек, нужно надеть два уголка ( 20 — 40 мм шириной и примерно 300 мм длиной) уголка, (перед этим в уголках сверлим отверстия). Уголки одеваем и прихватываем сваркой так, чтобы их острая кромка оказалась вверху, на эту кромку будет укладываться коленвал. Получатся напротив друг-друга расположенные две П-образные стойки (как два турника). Вот и всё — устройство для балансировки коленвала в гаражных или даже домашних условиях готово!

    Балансировка коленвала.

    Перед балансировкой сначала нужно выставить приспособление строго горизонтально, относительно силы притяжения Земли. Для этого сначала укладываем уровень на уголок(20 мм) П-образной стойки, расположенной около цифр 1 и 2 и крутим шпильки 1 и 2, пока не добьёмся абсолютно горизонтального его расположения и соответственно уголка, на котором он лежит.

    Затем разворачиваем уровень перпендикулярно и укладываем уровень поперёк, то есть сразу на два уголка обоих П-образных стоек, и добиваемся с помощью вращения шпильки 3, абсолютно горизонтального положения всего приспособления в целом.

    Выставив приспособление точно горизонтально, можно укладывать на него коленчатый вал в сборе с деталями как на фото. Если имеется дисбаланс, то коленвал сразу же начнёт проворачиваться, то есть катиться по кромке уголков, пока центр тяжести деталей не окажется в самой нижней точке (притяжение Земли нам помогает). Естественно этот дисбаланс (перевес) нужно устранять.

    Чтобы устранить перевес, нужно в самой тяжёлой (нижней — на фото указано стрелкой) части маховика высверлить лишний металл, чтобы убрать лишний вес. Но как узнать точно этот вес. Для этого, к самой лёгкой противоположной стороне маховика (вверху) нужно приклеить магнитики разного веса или кусочки большого магнита (можно разбить на кусочки магнит от динамика).

    Добавлять (приклеивать) магнитики к маховику нужно будет до тех пор, пока коленчатый вал в сборе с деталями, как бы вы его не повернули на уголках, должен лежать неподвижно (не катиться ни в право ни в лево). Все магнитики, которые были приклеены, нужно взвесить, и этот точный вес и будет перевесом (дисбалансом). Сейчас в продаже полно китайских электронных весов — их нужно будет купить, они не дорогие (или попросить взвесить магниты в магазине).

    Теперь нужно будет высверлить с маховика столько металла, чтобы вес стружки был такой же как и вес магнитиков, которые компенсировали дисбаланс. При высверливании желательно постелить под маховиком ткань, чтобы можно было собрать стружку и взвесить. Но практически одного высверливания отверстия (примерно 7 — 8 мм) всегда не хватает, и приходится сверлить несколько. Если есть фрезерный станок, то можно в маховике выфрезеровать лишний металл. Но главное не переборщить в этом деле, а то придётся потом сверлить на противоположной стороне маховика.

    Кстати, если у вас на другом конце коленвала находится шкив, шестерня или центрифуга, и вы меняли именно их а не маховик, то тогда нужно будет и балансировать вместе с этими деталями(как на фото) и высверливать лишний металл именно в них, а не в маховике. Ну а если вы меняли корзину сцепления, то балансировать ваш коленвал нужно именно с закреплённой на маховике корзиной (здесь можно будет высверливать лишний металл в корзине, там где отверстия для её крепления).

    Ну и напоследок добавлю, что это устройство может быть использовано и для проверки биения коленвала, с помощью индикаторной стойки с индикатором часового типа. Для этого нужно будет всего лишь просверлить по два отверстия в верхних уголках (на которые укладывается коленвал) и закрепить на них две призмы, на которые и будет впоследствии укладываться коленвал, для проверки его биения часовым индикатором.

    Надеюсь эта статья поможет всем водителям, любящим всё делать на своей машине сами, и которые с помощью этого устройства, смогут легко отбалансировать коленчатый вал у себя в гараже.

    Для полноты картины, а так же чтобы все поняли, как влияет балансировка коленвалов любого двигателя на мягкость его работы, посмотрите видеоролик ниже; успехов всем!

    Ссылка на основную публикацию
