Подробное поэтапное руководство, как натянуть цепь на автомобиле ваз 2106

Как правильно натянуть цепь на ВАЗ-2106

Можете ли вы сами натянуть цепь у ВАЗ-2106? Это вполне реально, расскажем вам, как это делается.

Для чего нужна цепь ГРМ на ВАЗ-2106

Главная задача цепи – выступать соединителем коленчатого вала и вала ГРМ. У каждого вала имеются зубчатые звездочки, которыми и удерживается цепь.

Кода двигатель запущен, цепь помогает обоим валам вращаться синхронно. Если эта синхронизация нарушена, сбивается весь газораспределительный механизм авто. Также сбоят цилиндры, появляются провалы в работе двигателя, машина слабо реагирует на усиление нажатия педали газа и увеличивается потребление топлива.

Основные черты цепи ГРМ

Чаще всего для автомобиля ВАЗ используют цепь ГРМ, разнятся между собой только по звеньям, длина цепи остается при этом не именной.

Для авто ВАЗ-2010, 2105 у цепи насчитывается 114 звеньев, ее длина составляет около 495,5 мм. Для авто ВАЗ-2103, 2016 длина цепи не меняется, но звеньев в цепи будет на два больше.

Проверяем цепь на пригодность

Каждый элемент автомобиля подвергается износу. Для того чтобы не случилось неприятностей в дороге, особенно при поездках на дальние расстояния, рекомендуется регулярно проверять детали автомобиля на износ. Это же касается и цепи ГРМ. Как узнать, износилась цепь или нет? Изношенную и растянутую цепочку ГРМ внешне крайне сложно отличить от новой цепи. Цепь может быть не повреждена механически, но иметь изношенные штифты – это определить при визуальном осмотре практически невозможно.

Для проверки износа цепи впору воспользоваться проверенным методом. Для этого необходимо взять 20 см цепи – одну сторону расположить параллельно горизонту, дальше провернуть в руке так, чтобы штифт оказался перпендикулярно поверхности. Далее оцените угол свисания цепи. На неизношенной цепи угол наклона к горизонтальной поверхности составит не более 20 градусов, на старой изношенной цепи угол будет более 45 градусов. Это говорит о том, что цепи ГРМ нужна замена.

Также для определения степени износа цепи можно воспользоваться еще одним методом. Для этого необходимо взять штангенциркуль. Отсчитайте 8 звеньев и определите расстояние между крайними штифтами – должно быть в пределах 122,6 мм. Так, необходимо измерить минимум три произвольных участка цепи, если хоть на каком-то участке расстояние превысит максимально допустимое значение, цепь ГРМ нуждается в срочной замене.

Как понять, что цепь плохо отрегулирована

Если речь идет о плохо отрегулированной цепи, скорее всего, имеет место растяжение цепи. Когда цепь перетянута, внешне понять крайне сложно, но сразу же после начала движения такая цепь рвется. Если цепь ГРМ ослабла, вы узнаете об этом по следующим признакам:

  1. Запустив двигатель, вы услышали скрежет и стук под капотом. При увеличении оборотов удары происходят чаще, потому что цепь провисает и черкает успокоитель и натяжной башмак.
  2. Вы ощущаете провалы в работе двигателя, особенно чувствуется на больших скоростях.
  3. Ваше авто со значительным замедлением отвечает на нажатую педаль газа. Обороты двигателя растут только спустя несколько секунд после удержания педали газа.
  4. Неоправданный рост расхода бензина. Чаще всего автомобиль потребляет на одну третью больше топлива, а если наблюдается особый случай, то и в два раза больше.

Когда вами был замечен какой-то из упомянутых выше признаков, значит, с уверенностью можно сказать о том, что цепь следует демонтировать и определить степень ее износа. Если цепь не сильно изношена, ее необходимо подтянуть, а в случае сильного износа – поменять на новую цепь.

Регулировка натяжения цепи на ВАЗ-2106

Для того чтобы быстро справиться с этой задачей, рекомендуем заранее подготовить все необходимые инструменты. Для натяжки цепи на автомобиле ВАЗ вам необходимо воспользоваться:

  • рожковым ключом на 14;
  • рожковым ключом на 36 – для поворота коленвала;
  • торцовой головкой на 10 (обратите внимание на вороток, он должен быть высоким).

Расскажем об очередности ваших действий, которые необходимо сделать, чтобы цепь на ВАЗ-2106 правильно подтянулась. Перед тем как начать регулировать степень натяжения цепи, понадобится снять воздушный фильтр. Из-за его корпуса вы не доберетесь до самой цепи. Фильтр крепится посредством двух гаек, которые легко демонтируются с помощью ключа на 10.

Сняв воздушный фильтр, необходимо отсоединить тягу, расположенную сбоку от карбюратора. Для этого воспользуйтесь торцевой головкой на 10. Снимите рычаг, прикрепленный к тяге, а после отсоедините шланг, который транспортирует топливо к карбюратору.

При помощи ключа на 10 раскрутите крышку от блока цилиндров. Далее ослабляется колпачковая гайка, используя рожковый ключ на 14. Затем вы услышите характерный щелчок, оповещающий о разрядке натяжителя цепи. После нажмите легонько на цепь, этого хватит, чтобы определить, провисла цепь или нет.

Теперь возьмите ключ на 36 и проверните коленвал ВАЗа, сделав один, а затем еще один оборот по часовой стрелке. Цепь будет подтягиваться, а крутить коленвал станет все сложнее. Если после достижения нужной натяжки вы не сможете больше натягивать коленвал, нужно при помощи второго ключа на 14 затянуть натяжитель. Главное во время фиксации цепи – в нужном положении удерживать коленвал в натянутом виде. Если вы все сделали правильно, то в итоге, надавив на середину цепи, вы не почувствуете провисаний.

После того как вы проверили натяжение, необходимо собрать систему ГРМ в первичный вид.

Окончательным этапом натяжения цепи принято считать запуск двигателя. Если вы больше не услышали посторонних звуков, то можно считать, что проблема с натяжением цепи успешно устранена. Если вам нужно не натянуть, а послабить цепь – проделайте все, что указано выше, только в иной последовательности.

Как видите, для того чтобы успешно натянуть цепь ГРМ, не понадобилось специальных навыков автомеханика, достаточно обзавестись необходимыми инструментами и следовать нашей инструкции.

Самостоятельно натягиваем цепь ГРМ на ВАЗ 2106

Если под капотом ВАЗ 2106 вдруг что-то начало звенеть и скрежетать, то ничего хорошего это не сулит. Ни двигателю, ни водителю. Скорее всего, цепь ГРМ под крышкой блока цилиндров настолько ослабла и разболталась, что начала бить по натяжительному башмаку и успокоителю. Можно ли самостоятельно подтянуть провисшую цепь? Да. Разберёмся, как это делается.

Назначение цепи ГРМ на ВАЗ 2106

Цепь ГРМ в моторе автомобиля ВАЗ 2106 соединяет два вала — коленчатый и вал ГРМ. Оба вала снабжены зубчатыми звёздочками, на которые и надевается цепь.

После запуска двигателя цепь обеспечивает синхронное вращение двух вышеуказанных валов. Если синхронность по каким-то причинам нарушается, это ведёт к сбоям в работе всего газораспределительного механизма автомобиля. Кроме того, возникают сбои в работе цилиндров, после чего автовладелец отмечает появление провалов мощности мотора, плохую реакцию машины на нажатие педали газа и возросший расход топлива.

Характеристики цепи ГРМ

На классические автомобили ВАЗ устанавливаются цепи ГРМ, которые различаются только по количеству звеньев. Длина цепей при этом одинакова:

  • на автомобили ВАЗ 2101 и ВАЗ 2105 устанавливается цепь на 114 звеньев, длина которой варьируется от 495.4 до 495.9 мм, а длина звена составляет 8.3 мм;
  • на автомобилях ВАЗ 2103 и ВАЗ 2106 устанавливаются цепи той же длины, однако в них уже насчитывается 116 звеньев. Длина звена при этом составляет 7.2 мм.

Штифты цепи ГРМ на ВАЗ 2106 выполнены из высококачественной легированной стали, обладающей высокой прочностью и износостойкостью.

Проверка цепи ГРМ на износ

Автовладельцу, решившему узнать степень износа цепи ГРМ на ВАЗ 2106, предстоит решить очень непростую задачу. Дело в том, что изношенная и растянутая цепь внешне мало чем отличается от новой. На старой цепи, как правило, нет серьёзных механических повреждений, а заметить износ её штифтов невооружённым глазом практически невозможно.

Но есть один простой тест на износ, о котором следует знать каждому автолюбителю. Проводится он следующим образом: отрезок старой цепи длиной около 20 см берут с одной стороны, располагают горизонтально, а затем поворачивают в руке так, чтобы штифты цепи располагались перпендикулярно полу.

После этого оценивается угол свеса цепи. Если свисающий отрезок цепи отклонился от горизонтали на 10–20 градусов — цепь новая. Если угол свеса составляет 45–50 градусов и более — цепь ГРМ сильно изношена и нуждается в замене.

Существует и второй, более точный метод определения износа цепи ГРМ. Но тут автовладельцу потребуется штангенциркуль. На произвольном участке цепи необходимо отсчитать восемь звеньев (или 16 штифтов), и с помощью штангенциркуля измерить расстояние между крайними штифтами. Оно должно составлять не более 122.6 мм.

Затем выбирается другой случайный участок цепи на 16 штифтов, и измерение производится повторно. Потом измеряется третий, последний участок цепи. Если хотя бы на одном измеряемом участке расстояние между крайними штифтами превысило отметку в 122.6 мм — цепь изношена, и её следует заменить.

Признаки плохо отрегулированной цепи

Когда говорят о плохо отрегулированной цепи, то, как правило, имеют в виду цепь ослабленную и провисшую. Потому что сильно натянутая цепь никаких признаков поломки не демонстрирует. Она просто рвётся. Вот основные признаки того, что цепь ГРМ ослабла:

  • после запуска мотора из-под капота раздаётся громкий скрежет и удары, частота которых нарастает по мере увеличения оборотов коленвала. Это происходит из-за того, что провисшая цепь непрерывно бьёт по успокоителю и по натяжительному башмаку;
  • автомобиль плохо реагирует на нажатие педали газа: мотор начинает увеличивать обороты только через одну-две секунды после нажатия. Это связано с тем, что из-за провисшей цепи нарушается синхронность вращения вала ГРМ и коленчатого вала;
  • появляются провалы мощности в работе двигателя. Причём возникать они могут как при наборе скорости, так и при работе мотора на холостом ходу. Из-за рассинхронизации работы валов, о которой говорилось выше, нарушается и работа цилиндров в моторе. При этом один цилиндр или вообще не работает, или работает, но не в полную силу;
  • увеличение расхода топлива. Если блок цилиндров работает неправильно, это не может не сказаться на расходе горючего. Он может увеличиться на треть, а в особо тяжёлых случаях — вдвое.

Если водитель заметил один или несколько из вышеперечисленных признаков, это говорит только об одном: цепь ГРМ пора снять и проверить на износ. Если она окажется сильно изношенной, её придётся заменить. Если износ незначителен, цепь можно просто слегка подтянуть.

Как подтянуть цепь ГРМ на ВАЗ 2106

Прежде чем приступать к подтягиванию провисшей цепи ГРМ, определимся с инструментами, которые нам потребуются для работы. Вот они:

  • рожковый ключ на 14;
  • рожковый ключ на 36 (он потребуется для того, чтобы повернуть коленвал);
  • торцовая головка на 10 с воротком.

Последовательность действий

Перед регулировкой цепи придётся произвести одну подготовительную операцию: снять воздушный фильтр. Дело в том, что его корпус не позволит добраться до цепи ГРМ. Фильтр держится на четырёх гайках на 10, открутить которые не составит труда.

  1. После снятия корпуса воздушного фильтра открывается доступ к карбюратору автомобиля. Сбоку от него находится тяга газа. Она отсоединяется с помощью торцовой головки на 10.

Видео: самостоятельно натягиваем цепь ГРМ на «классике»

О неисправностях натяжительного механизма

Натяжительный механизм цепи ГРМ на ВАЗ 2106 представляет собой систему, состоящую из трёх важнейших элементов:

  • штуцер натяжительного башмака;
  • натяжительный башмак;
  • успокоитель цепи ГРМ.

Все неисправности натяжительного механизма так или иначе связаны с износом или поломкой одного из вышеперечисленных элементов:

  • поломка натяжительного штуцера. Она может произойти как из-за механического износа этой детали, так и из-за её коррозии. Какой бы ни была причина, итог один: натяжительный башмак перестаёт выдвигаться и давить на цепь ГРМ. В результате цепь утрачивает стабильность, начинает болтаться и бить по успокоителю, а в особо тяжёлых случаях она слетает с направляющих звёздочек или рвётся. Решение одно: заменить натяжительный штуцер. Ремонту эта деталь не подлежит, так как её корпус не разбирается (а даже если бы корпус и был разборным, найти в продаже запчасти к натяжительному штуцеру не представляется возможным);
  • поломка успокоителя цепи ГРМ. Успокоитель ломается или из-за усталостного разрушения металла, или из-за ослабленной цепи ГРМ, удары которой привели к ослаблению крепёжных болтов с последующим обрывом успокоителя. Второй случай наиболее опасен, так как сломанные болты и части успокоителя могут привести к обрыву цепи ГРМ. А это, в свою очередь, приведёт к повреждению клапанов, цилиндров и к полному заклиниванию мотора. Устранить такую поломку даже с помощью дорогостоящего капитального ремонта удаётся далеко не всегда. Решение: замена успокоителя. Причина проста: успокоитель — деталь очень ответственная, и восстанавливать её с помощью сварки, к примеру, никто не станет. Условие только одно: новый успокоитель должен быть не китайским, а настоящим вазовским;

Итак, для натяжения провисшей цепи ГРМ не требуется каких-то особых навыков или знаний. Эта задача вполне по силам даже начинающему автолюбителю, хотя бы раз державшему в руках гаечный ключ. Всё, что нужно делать — в точности следовать рекомендациям, приведённым выше.

Как правильно подтянуть цепь на ВАЗ-2106

Иногда владельцы вазовских «шестерок» могут услышать достаточно неприятный стук, раздающийся из-под клапанной крышки. Это является сигналом об ослабившемся натяжении цепи привода ГРМ. Вызывающий раздражение водителя стук раздается как раз из того места, где она натягивается на звездочку распределительного вала. Это наиболее верный признак появления проблемы.

С необходимостью периодически регулировать цепь привода ГРМ сталкиваются не только владельцы «шестерок», но и всех моделей, относящихся к вазовской классике. У всех этих автомобилей цепь привода ГРМ является неотъемлемой частью конструкции. Понять, что ее необходимо натянуть, несложно. Как уже говорилось выше, об этом ясно просигнализирует неприятный стук из-под клапанной крышки, который будет раздаваться всякий раз при резком нажатии на педаль акселератора или ее отпускании.

Как можно самостоятельно подтянуть цепь на ВАЗ-2106

Для начала давайте рассмотрим, из-за чего возникает необходимость осуществления данной процедуры. В процессе эксплуатации автомобиля оси и ролики цепи постепенно изнашиваются, из-за чего она растягивается. Кроме того, зубья, имеющиеся на элементах коленчатого шкива, звездочки валика привода вспомогательных компонентов. В итоге износ всех связанных с нормальным натяжением цепи элементов приводит к ее ослаблению. Это, в свою очередь, приводит к изменению фазы момента зажигания. Его, конечно же, можно отрегулировать, однако работа двигателя все равно ухудшиться.

Итак, возникла ситуация, когда цепь на вашем автомобиле необходимо подтянуть. Для устранения данной проблемы вовсе не обязательно обращаться к мастерам в автосервис.

Все вполне можно сделать самому – ничего особо сложного здесь нет.

Для того чтобы подтянуть цепь, вам понадобится минимальный набор инструментов:

  • плоскогубцы;
  • гаечный ключ на 13;
  • плоская отвертка;
  • ключ-трещотка.

Теперь можно приступать непосредственно к работе. Первое, что предстоит сделать – это открыть капот, открутить гайки, удерживающие воздушный фильтр. Снимаем данную деталь, и двигаемся дальше. Нам также нужно снять крышку головки блока цилиндров. Для этого отсоединяем от штуцера карбюратора шланг, с помощью которого осуществляется вентиляция картера, и управляющую тягу воздушной заслонки. Далее отворачиваем 8 гаек, удерживающих крышку головки блока цилиндров, и снимаем ее.

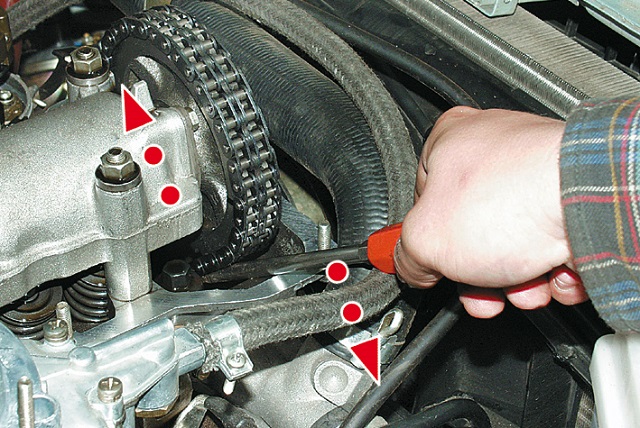

Все, доступ к цепи получен. Надавите отверткой, приложив небольшое усилие, на ее ведомую и ведущую части. Данные манипуляции позволяют увидеть перемещение башмака натяжителя. Лучше всего, конечно, сразу заменить его автоматическим – если есть такая возможность в плане финансов. Башмаку вообще следует уделить особое внимание. Дело в том, что итогом его повреждения может стать слетевшая цепь.

Также проверьте и успокоитель. Если здесь есть какие-то проблемы, лучше его заменить. Все дело в том, что выход успокоителя из строя в момент, когда автомобиль находится в движении, приводит к обрыву цепи. Поэтому при малейших сомнениях по поводу его исправности, сразу же меняйте данную деталь. Поверьте, сомнительная экономия здесь вполне может обернуться более серьезными финансовыми потерями.

Если же здесь все в порядке, впору приступать к наиболее ответственному этапу нашей работы. Сперва следует плавно провернуть на 1,5-2 оборота коленчатый шкив. Остановить его необходимо в момент, когда вы явственно ощутите наибольшее сопротивление. При этом положение цепи должно совпадать с соответствующими метками. Это очень важный момент. Ведь если цепь выставить не по данным меткам, то вскоре в работе авто вполне могут появиться новые проблемы. Коленвал вращается либо с помощью стартера, проворачивая ключ в замке зажигания буквально на доли секунды, либо гаечным ключом. Второй вариант более надежный, поскольку риск негативных последствий здесь минимален.

Если все было сделано нормально, и цепь после проворачивания коленвала выставлена по меткам, можно устанавливать на место колпачковую гайку натяжителя и затягивать ее. По сути, главная часть работы выполнена. Теперь осталось только лишь поставить все снятые ранее детали на место. Сборка здесь осуществляется в обратном порядке. Не забудьте проверить, все ли было сделано правильно. Для этого разгоните автомобиль, после чего резко надавите на педаль акселератора, и резко отпустите ее. То есть используем все тот же способ проверки. Если раздражавший вас ранее звук исчез – значит, все было сделано правильно. В ином случае придется проделывать всю работу заново.

Как видим, по большому счету здесь действительно нет ничего сложного. Небольшие затруднения могут возникнуть, разве что, когда вы будете добираться до самой цепи. Здесь торопиться никуда не нужно, и делать все следует достаточно аккуратно. Зато в итоге вы справитесь с проблемой самостоятельно, сэкономив на визите в автосервис. А это в нынешних условиях немаловажный позитивный момент.

Подробное поэтапное руководство, как натянуть цепь на автомобиле ВАЗ 2101

Основные причины неисправности цепи

В результате набора оборотов мотора цепь начинает дребезжать. При этом металлический звон уходит по мере снижения оборотов. Растянутая цепь ГРМ способствует постепенному смещению фазы газораспределения, что приводит к появлению сбоев в работе мотора.

Как натянуть цепь на ВАЗ 2107, должны знать все владельцы машин данной марки. Эта работа выполняется при помощи ключа на «13» и молотка. Регулировка цепи осуществляется следующим образом.

  1. Разряжается натяжитель. При проведении данной процедуры башмак должен отщелкнуться. Если этого не произошло, значит, заело плунжер натяжителя цепи ГРМ. Устраняется проблема постукиванием молотком по корпусу агрегата.
  2. С помощью ключа на «13» отворачивается колпачковая гайка.
  3. Специальным ключом для коленвала шкив проворачивается на пару оборотов.
  4. Останавливается коленвала в момент максимального сопротивления вращению. В таком положении проводится натяжение.
  5. Удерживая коленчатый вал от проворачивания в обратную сторону , закручивают колпачковую гайку.
  6. Проводится монтаж крышки ГБЦ.

В некоторых случаях подобная натяжка неэффективна. Опытные автомеханики знают, как подтянуть цепь ВАЗ 2107 инжектор. Для этого потребуются следующие инструменты: головки на «8» и «10», плоскогубцы и трещотка с воротком. Откручивается и демонтируется крышка клапанов, таким образом появляется доступ к звезде распредвала. Натяжение цепи проверяется вручную.

Следующий шаг заключается в проворачивании коленчатого вала ВАЗ 2107 инжектор на несколько оборотов. Данная работа проводится при включении на несколько секунд стартера либо при помощи ключа, который накидывается на храповик.

Особенности цепи

На автомобилях ВАЗ «классической» серии устанавливались цепи ГРМ, в которых имеется одно отличие – число звеньев. Но длина цепи всегда одинакова. Например:

  1. Для автомобилей ВАЗ-2101 и ВАЗ-2105 используются цепи, на которых 114 зубьев. Общая длина 495,4 — 495,9 мм. Длина одного звена – 8,3 мм.
  2. А вот на автомобили моделей 2103 и 2106 ставились цепи с такой же длиной, но на них уже было 116 звеньев – на 2 больше. И длина звена 7,2 мм.

Для изготовления цепи используется высококачественная легированная сталь. У нее высокая прочность и износостойкость.

Когда необходима натяжка?

Натяжка цепи требуется в следующих случаях:

  • после ремонта двигателя;
  • после замены изделия;
  • при растягивании после длительной эксплуатации.

ГРМ ВАЗ 2101

В первых двух случаях ясно, что проверка натяжения необходимо, так как цепь снималась или проводилась замена. Кроме этого, следует также проверять, чтобы совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Определить необходимость натяжки можно по звукам работающего двигателя.

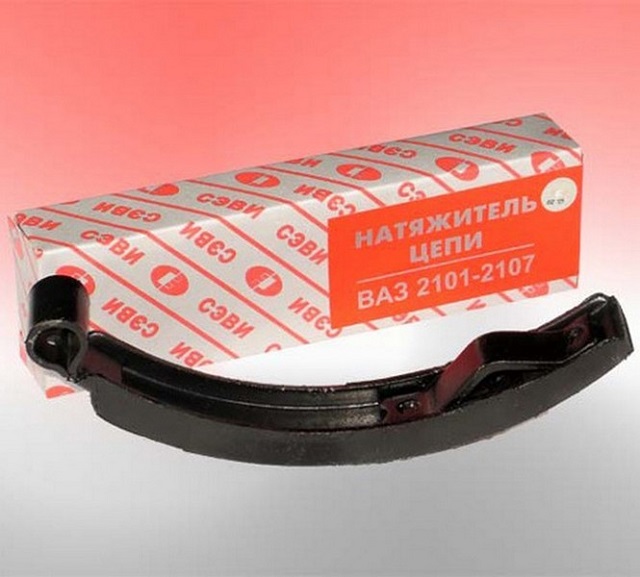

Башмак натяжителя ГРМ

При слабом натяжении звенья могут перескочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина в этом случае может заглохнуть, не заводиться, будут плавать обороты. Для проверки можно использовать плоскую отвертку. Ее нужно вставить и, используя в качестве рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не стоит слишком давить на привод, хотя деталь металлическая, она подвержена деформации.

В нижнем видео рассматривается автомобиль ВАЗ 2101, в котором при работе двигателя слышится цокот. Детально показывается, как проверить состояние успокоителя, башмака, а также как осуществить натяжение.

Башмак натяжителя ГРМ

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

  • шестерен промежуточного и коленчатого вала;
  • распределительного и промежуточного валов;
  • рокера;
  • успокоителя;
  • впускного и выпускного клапана;
  • натяжителя;
  • башмака;
  • цепного привода ГРМ.

На фото изображены детали ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения

Как натягивать цепь на ВАЗ-2106 и аналогах

Существует ряд признаков, по которым можно понять, что цепь натянута слабо. И их нужно знать, перед тем как натягивать цепь на ВАЗ-2106. Обратите внимание, если цепь сильно натянуть, она может и порваться.

Можно выделить такие признаки слабого натяжения:

  1. Как только запустите мотор, появляется скрежет, слышны удары. Причем частота ударов тем больше, чем выше обороты коленвала.
  2. Плохая реакция на нажатие педали газа. Как только нажмете на педаль, реакции не будет. Она появляется только спустя 2-4 секунды.
  3. Наблюдаются провалы в работе мотора, причем они могут быть и при увеличении скорости, и при работе в режиме ХХ.
  4. Увеличивается расход топлива.

А теперь поговорим более детально о том, как производится регулировка натяжения цепи на «шестерке».

Первым делом снимаете воздушный фильтр – он не позволит вам подобраться к механизму ГРМ. Всего 4 гайки крепления. Затем выполняете такие манипуляции в строгой последовательности:

  1. Отсоединяете с помощью головки на «10» тягу газа.
  2. Вручную снимаете рычаг, установленный на тяге.
  3. Снимите с кронштейна шланг, который подает в карбюратор топливо.
  4. Ключом на «10» выкрутите болты, которые удерживают крышку ГБЦ.

Далее о том, как натягивать цепь на ВАЗ-2106 своими руками:

  1. Рядом с водяной помпой расположена гайка колпачкового типа, именно на ней закреплен натяжитель. Ее нужно ослабить – для этого используете ключ на «14».
  2. После ослабления гайки произойдет разрядка натяжителя. Обычно слышен щелчок. Если нет характерного звука, то можно говорить о том, что заржавел или засорился механизм.
  3. Нажмите на цепь газораспределительного механизма, чтобы определить степень ее провисания.
  4. Ключом на «36» проверните коленчатый вал на 2 оборота. Вращать следует по часовой стрелке. При этом натяжение цепи двигателя ВАЗ-2106 увеличится, а вращать будет сложнее.
  5. Как только вы почувствуете, что цепь максимально натянута, нужно рожковым ключом на «14» закрутить до упора гайку колпачкового типа. Обратите внимание на то, что коленчатый вал при этом нужно удерживать в натянутом состоянии ключом на «38».
  6. Проверьте повторно провисание цепи – если нажать на середину, слабины быть не должно.

На этом регулировочные работы можно считать завершенными. Аналогичные манипуляции нужно выполнять и при замене цепи на ВАЗ-2106. Придется только ставить новую цепь, а старую полностью снимать. Процедура регулировки аналогичная.

Пошаговая инструкция

Прежде чем начинать ремонт неисправностей, проверьте, чтобы все составляющие ГРМ не имели механических дефектов. Для этого нужно снять защитную крышку привода и произвести визуальный осмотр деталей: звездочек, успокоителя, натяжителя и башмака. Если найдены дефекты, следует выполнить замену этих комплектующих.

Инструменты

Перед тем, как начинать работы, нужно приготовить необходимые инструменты:

  • ключи на «13» и «38»;
  • плоскую отвертку;
  • плоскогубцы.

Для проведения работ автомобиль следует установить на удобную площадку и подставить под колеса опоры, чтобы он не покатился. Рычаг переключения скоростей нужно установить в нейтральное положение.

После подтягивания цепного привода, следует завести двигатель и проверить его работу. Он должен работать без посторонних шумов. Если после натяжения шумы остались, то причина может быть в успокоителе. Тогда необходимо проверить его исправность, при необходимости выполнить замену. Может не получиться натянуть цепной привод с первого раза, поэтому эту процедуру придется провести несколько раз.

Данную операцию следует проводить каждый раз после каких-либо ремонтных работ. Кроме того, профилактическую проверку нужно выполнять после отметки — 10 тысяч километров пробега. Если научиться делать проверку и натяжение самостоятельно, то это даст возможность продлить срок его службы и сэкономить на автосервисе.

Инструменты

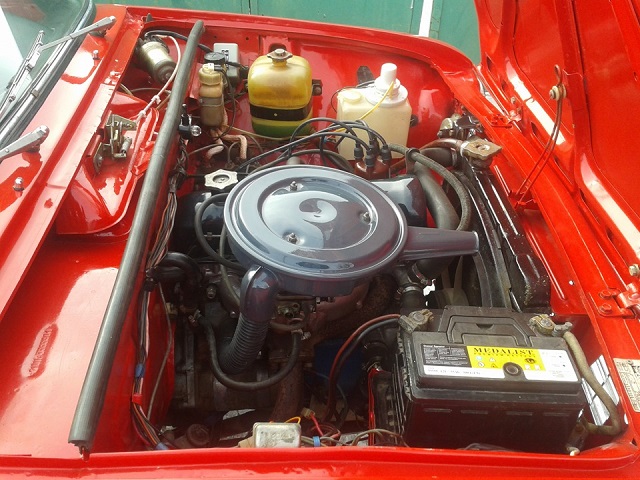

Моторный отсек ВАЗ 2101

Этапы

После подтягивания цепного привода, следует завести двигатель и проверить его работу. Он должен работать без посторонних шумов. Если после натяжения шумы остались, то причина может быть в успокоителе. Тогда необходимо проверить его исправность, при необходимости выполнить замену. Может не получиться натянуть цепной привод с первого раза, поэтому эту процедуру придется провести несколько раз.

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

  • набор торцевых ключей;
  • набор головок;
  • пассатижи;
  • отвертка;
  • молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

Хоть и кажется, что это страшное занятие, которое вряд ли под силу обычному автолюбителю, на практике все иначе. Все работы по настройке и регулировке привода можно довольно быстро сделать самостоятельно. И сейчас попробуем разобраться в нюансах этой процедуры.

Как заменить успокоитель

В системе на автомобиле ВАЗ-2107 имеется такое устройство, как успокоитель цепи. Он служит для того чтобы гасить колебания цепи во время ее вращения. Если имеется металлический стук, доносящийся со стороны привода, то, скорее всего, это говорит о том, что натяжение слишком слабое либо же успокоитель имеет очень сильный износ.

Чтобы его заменить, нужно снять крышку с ГБЦ, после чего зафиксировать успокоитель при помощи удобного инструмента, например, отвертки или ключа. Далее необходимо выкрутить два болта, которыми произведено крепление успокоителя к корпусу блока. Корпус необходимо аккуратно снять. Установка нового производится в обратной последовательности.

Установка нового натяжителя

Он установлен в правой части двигателя внутреннего сгорания, рядом с помпой системы охлаждения. Работа двигателя напрямую зависит от того, насколько хорошо функционирует его необходим для того, чтобы регулировать провисание приводного механизма. Чем больше пробег у металлической цепи, тем сильнее она вытягивается.

Для этого нужно открыть капот, при помощи торцового ключа на 10 отвернуть оба болта, которыми крепится натяжитель к двигателю, после чего аккуратно его снять. Обратите внимание, что имеется прокладка для уплотнения. Если она пришла в негодность, то необходимо установить новую. После снятия корпуса натяжителя цепи привода ГРМ нужно зажать его в тисках, после чего при помощи ключа на 13 отвернуть в центре гайку.

Когда произвели проверку натяжителя цепи привода ГРМ, в частности если необходима его замена, нужно начать установку нового. Но не забывайте, что перед началом монтажа необходимо произвести зарядку этого механизма. Чтобы это сделать, вам потребуется утопить до упора плунжерный механизм, после чего, удерживая его в таком положении, затянуть гайку на колпачке.

После этого необходимо установить корпус натяжителя и затянуть болты. Не забудьте про то, что нужно ставить новую прокладку, если старая вышла из строя. При помощи специального ключа с размером 38 для храповика поворачиваете коленвал двигателя на оборотах. При этом цепь привода газораспределительного механизма натягивается. Сделать нужно один оборот, затем отпустить гайку колпачка, чтобы разрядить натяжитель. После этого снова его нужно затянуть.

Видео «Натяжение цепи ГРМ на классике»

Процедура эта не из сложных, выполняется на автомобилях классической серии довольно быстро. Нужно ее проводить в том случае, если происходила замена цепи ВАЗ-2107 либо ее снятие. Чтобы натянуть цепь привода газораспределительного механизма, вам нужно, воспользовавшись ключом на 13, выкрутить гайку, которая находится на натяжителе. Но не нужно выкручивать ее до конца, достаточно ослабить. Вращаете медленно при помощи ключа для храповика.

Следите за тем, какое усилие прилагаете к рычагу. Когда почувствуете, что нужно прилагать много сил, остановитесь, и держите ключ, дабы он не провернулся. Именно в этом положении цепь находится в натяжении, поэтому ее нужно зафиксировать. Когда шток натяжителя крепко прижмет цепь, необходимо затянуть гайку. Вот и все, работа окончена. Вот как натягивать цепь на ВАЗ-2107, процедура элементарная.

В этом видео демонстрируется, как натянуть цепь в классическом ВАЗе.

Заключение

Теперь вы имеете представление о том, как проводить работы с цепью привода газораспределительного механизма. Стоит заметить, что каждый должен знать, как подтянуть цепь ВАЗ-2107, ведь она при эксплуатации автомобиля постепенно вытягивается, металл изнашивается. Следить за состоянием газораспределительного механизма нужно постоянно. Не помешает также производить натяжку непосредственно перед началом регулировки зазоров в клапанах.

Если натяжка цепи ВАЗ 2106 не будет нормальной, тогда и не мечтайте о том, что мотор будет работать нормально. А все потому, что изменится взаимное угловое расположение обоих валов. Из-за этого станут другими фазы газораспределения и начальный момент установки зажигания.

Как восстановить?

1. Снять воздушный фильтр и крышку ГБЦ.

2. Одновременно нажимая отвертками на обе стороны цепи, проверить, действительно ли натяжка ослаблена. Если да, то читайте дальше.

3. Поверните на пол оборота колпачковую гайку натяжителя. В этот момент вы должны заметить, как двигается башмак натяжителя. Если он был неподвижен, то несколько раз несильно ударьте молотком по колпачковой гайке. Это должно освободить плунжер.

Главная » Аксессуары » Как отрегулировать натяжение цепи на ваз 2106

Как правильно подтянуть цепь на ВАЗ-2106

Иногда владельцы вазовских «шестерок» могут услышать достаточно неприятный стук, раздающийся из-под клапанной крышки. Это является сигналом об ослабившемся натяжении цепи привода ГРМ. Вызывающий раздражение водителя стук раздается как раз из того места, где она натягивается на звездочку распределительного вала. Это наиболее верный признак появления проблемы.

С необходимостью периодически регулировать цепь привода ГРМ сталкиваются не только владельцы «шестерок», но и всех моделей, относящихся к вазовской классике. У всех этих автомобилей цепь привода ГРМ является неотъемлемой частью конструкции. Понять, что ее необходимо натянуть, несложно. Как уже говорилось выше, об этом ясно просигнализирует неприятный стук из-под клапанной крышки, который будет раздаваться всякий раз при резком нажатии на педаль акселератора или ее отпускании.

Когда необходима натяжка?

Автомобиль ВАЗ 2106

Со временем эксплуатации транспортного средства ролики и оси цепи привода распределительного шкива изнашиваются, в результате чего элемент растягивается. Помимо этого свой ресурс службы отрабатывают и зубцы распределительного шкива, звездочки валика привода вспомогательных компонентов, а также зубья на элементах коленчатого шкива. В общем износ данных элементах способствует ухудшению показателя натяжения цепочки, а это, в свою очередь, становится причиной изначального углового положения шкивов.

Следует также отметить, что из-за неправильного положения шкивов изменяются и фазы начального момента установки зажигания. Естественно, зажигание можно будет отрегулировать, но в целом на ВАЗ 2106 будет наблюдаться плохая работа двигателя.

Вы когда-нибудь занимались натяжкой цепи ГРМ на ВАЗ 2106?

Первым признаком того, что цепочка нуждается в натяжке, является звонкий стук под капотом, который проявляется в случае резкого нажатия на газ и последующем резком отпускании педали.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Схема механизма привода распределительного вала и вспомогательных агрегатов.

Характеристики цепного привода ВАЗ 2106

Функция цепи ГРМ базируется на соединении вала ГРМ и коленвала в моторе машины. Они оба оснащены звездочками со специальными зубьями, за счет которых цепь и фиксируется. Как только двигатель запускается, вышеупомянутые валы начинают синхронно вращаться благодаря наличию этой цепи. Нарушение синхронности на фоне любого рода обстоятельств провоцирует сбой в функционировании ГРМ.

Не исключены также сбои в функционировании цилиндров, в мощности мотора неизменно формируются провалы, расход горючего основательно увеличивается, а само ТС недостаточно хорошо реагирует на активацию педали газа.

Классические машины ВАЗ оснащаются одинаковыми по длине цепями ГРМ, единственное отличие заключается в количестве звеньев. Что касается модели 2106, речь идет о цепи на 116 звеньев с длиной в 7,2 мм каждый. Легированная сталь высокого качества используется для изготовления штифтов, которые благодаря такому материалу демонстрируют повышенную стойкость к износу и прочность.

Плюсы привода

Цепной привод на ГРМ используется очень давно, но это не говорит о том, что такая система является пережитком прошлого. Даже сегодня благодаря своим преимуществам ее активно используют современные лидеры автомобильной промышленности.

Среди достоинств можно отметить:

  • высокая устойчивость к любым типам нагрузок;
  • возможность эксплуатации в условиях заметных температурных перепадов, а также при крайне низких или высоких температурных показателях;
  • продолжительность эксплуатации привода может достигать 200 тыс. км при должной эксплуатации.

Недостатки привода

Наряду с достоинствами стоит рассмотреть и минусы:

  • вес существенный, поэтому вспомогательные элементы механизма должны соответствовать ему в плане качества;
  • шум во время работы достаточно ощутимый, выше, чем у других типов передач;
  • замена и натяжка цепи ВАЗ 2106 требует выполнения сопутствующих процедур, о которых неопытные водители могут не знать;
  • вынужденное применение в системе компенсирующих элементов основательно усложняет привод;
  • конструкция довольно сложная, что является причиной повышенной себестоимости производства, следовательно, расходные элементы и детали стоят относительно недешево.

Упомянутые минусы нельзя назвать критичными, поскольку из-за них глобального отказа от использования данного механизма не произошло. Классический вазовский автопром по сей день ориентируется именно на такую технологию.

Как можно самостоятельно подтянуть цепь на ВАЗ-2106

Для начала давайте рассмотрим, из-за чего возникает необходимость осуществления данной процедуры. В процессе эксплуатации автомобиля оси и ролики цепи постепенно изнашиваются, из-за чего она растягивается. Кроме того, зубья, имеющиеся на элементах коленчатого шкива, звездочки валика привода вспомогательных компонентов. В итоге износ всех связанных с нормальным натяжением цепи элементов приводит к ее ослаблению. Это, в свою очередь, приводит к изменению фазы момента зажигания. Его, конечно же, можно отрегулировать, однако работа двигателя все равно ухудшиться.

Читайте также: Как подключить замок зажигания на ВАЗ-2106

Итак, возникла ситуация, когда цепь на вашем автомобиле необходимо подтянуть. Для устранения данной проблемы вовсе не обязательно обращаться к мастерам в автосервис.

Все вполне можно сделать самому – ничего особо сложного здесь нет.

Для того чтобы подтянуть цепь, вам понадобится минимальный набор инструментов:

  • плоскогубцы;
  • гаечный ключ на 13;
  • плоская отвертка;
  • ключ-трещотка.

Теперь можно приступать непосредственно к работе. Первое, что предстоит сделать – это открыть капот, открутить гайки, удерживающие воздушный фильтр. Снимаем данную деталь, и двигаемся дальше. Нам также нужно снять крышку головки блока цилиндров. Для этого отсоединяем от штуцера карбюратора шланг, с помощью которого осуществляется вентиляция картера, и управляющую тягу воздушной заслонки. Далее отворачиваем 8 гаек, удерживающих крышку головки блока цилиндров, и снимаем ее.

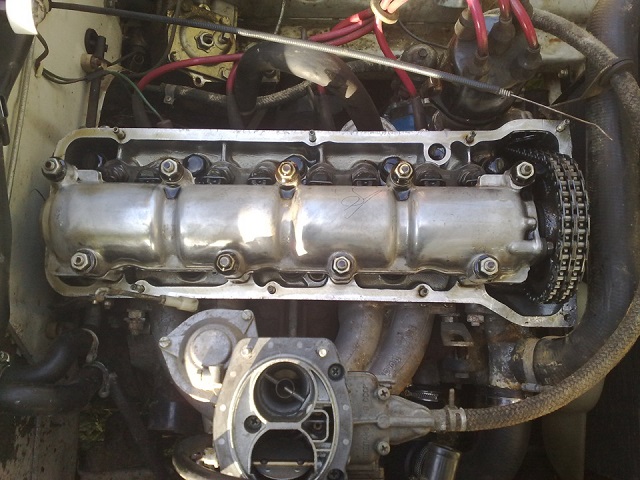

Все, доступ к цепи получен. Надавите отверткой, приложив небольшое усилие, на ее ведомую и ведущую части. Данные манипуляции позволяют увидеть перемещение башмака натяжителя. Лучше всего, конечно, сразу заменить его автоматическим – если есть такая возможность в плане финансов. Башмаку вообще следует уделить особое внимание. Дело в том, что итогом его повреждения может стать слетевшая цепь.

Также проверьте и успокоитель. Если здесь есть какие-то проблемы, лучше его заменить. Все дело в том, что выход успокоителя из строя в момент, когда автомобиль находится в движении, приводит к обрыву цепи. Поэтому при малейших сомнениях по поводу его исправности, сразу же меняйте данную деталь. Поверьте, сомнительная экономия здесь вполне может обернуться более серьезными финансовыми потерями.

Если же здесь все в порядке, впору приступать к наиболее ответственному этапу нашей работы. Сперва следует плавно провернуть на 1,5-2 оборота коленчатый шкив. Остановить его необходимо в момент, когда вы явственно ощутите наибольшее сопротивление. При этом положение цепи должно совпадать с соответствующими метками. Это очень важный момент. Ведь если цепь выставить не по данным меткам, то вскоре в работе авто вполне могут появиться новые проблемы. Коленвал вращается либо с помощью стартера, проворачивая ключ в замке зажигания буквально на доли секунды, либо гаечным ключом. Второй вариант более надежный, поскольку риск негативных последствий здесь минимален.

Если все было сделано нормально, и цепь после проворачивания коленвала выставлена по меткам, можно устанавливать на место колпачковую гайку натяжителя и затягивать ее. По сути, главная часть работы выполнена. Теперь осталось только лишь поставить все снятые ранее детали на место. Сборка здесь осуществляется в обратном порядке. Не забудьте проверить, все ли было сделано правильно. Для этого разгоните автомобиль, после чего резко надавите на педаль акселератора, и резко отпустите ее. То есть используем все тот же способ проверки. Если раздражавший вас ранее звук исчез – значит, все было сделано правильно. В ином случае придется проделывать всю работу заново.

Читайте также: Как поменять рулевую колонку на ВАЗ-2106

Как видим, по большому счету здесь действительно нет ничего сложного. Небольшие затруднения могут возникнуть, разве что, когда вы будете добираться до самой цепи. Здесь торопиться никуда не нужно, и делать все следует достаточно аккуратно. Зато в итоге вы справитесь с проблемой самостоятельно, сэкономив на визите в автосервис. А это в нынешних условиях немаловажный позитивный момент.

Пошаговая инструкция

Если это произошло, то вам необходимо осуществить натяжку цепи и установить ее по меткам. Возможно, потребуется поменять и успокоитель цепи. Инструкция по этому процессу представлена ниже.

Работа, обслуживание, замена и ремонт натяжителя цепи в автомобиле ВАЗ 2106

Приводной механизм распредвала на «шестерке» функционирует с помощью передачи цепного типа. Однако устройство несовершенно, требует периодической натяжки. Необходимая степень натяга достигается с помощью натяжителя, который своим фронтальным выступом упирается в башмак натяжителя цепи ВАЗ 2106, что создает необходимые условия для этого.

Необходимо знать, что натяжитель цепи – узел газораспределительного механизма автомобиля, который постоянно подвергается воздействию силы трения, негативно влияющей на степень износа сопряженных деталей. Вследствие этого, такой натяжитель цепи ГРМ ВАЗ 2106 должен быть изготовлен только из качественных материалов, которые используется в основном на заводском производстве.

Конечно, цена натяжителя цепи «шестерки», который используется при заводской сборке, несколько выше аналогов, предлагаемых к реализации магазинами автозапчастей, но следует знать, что здесь эксперимент с заменой детали на более дешевую весьма опасен, и ставит под сомнение надежность работы газораспределительного механизма в целом.

Устройство натяжителя цепи ВАЗ 2106 можно посмотреть ниже:

Заодно можно посмотреть, как работает башмак натяжителя цепи и другие компоненты этого узла. Если изделие не сможет обеспечить корректного натяжения цепной передачи при изменении позиции гайки в форме колпачка или не выполняет функцию фиксатора цепи в натянутом положении, оно должно быть подвергнуто ремонту, а в случае его невозможности – замене.

Типичные дефекты натяжителя цепи

К таким неисправностям относятся:

  1. Зажим цангового типа не в состоянии проводить фиксацию штока изделия, что мешает регулировочным работам по корректному натяжению цепной передачи.
  2. Износ главного пружинного элемента (выглядит следующим образом: пружинный элемент деформирована в одной плоскости, что становится заметным после демонтажа натяжителя цепи, который блестит с одного бока).
  3. Выход из строя пружины-демпфера.
  4. Предельный износ штока изделия в месте крепления зажима цангового типа.
  5. Дефекты резьбовых соединений на установочных крепежах (шпильках) изделия.

Автоматический натяжитель цепи

В последнее время в качестве альтернативы в газораспределительных механизмах таких транспортных средств применяется автоматический натяжитель цепи, который действует по следующему принципу. Гидравлика системы работает под давлением смазки мотора и помогает соблюдать нужный режим натяга цепных приводов в требуемой позиции, при котором потребность в ручной установке натяжителя цепи ВАЗ 2106 практически отпадает.

В корпусной части натяжителя цепи, цена которого несколько дороже, находится отверстие для масла, коаксиально расположенное с аналогом в блоке силовой установки. Во внутренней полости корпусной части изделия располагается переходное устройство с шариком, который находится под большим давлением, регулируемое клапаном редукционного типа. С помощью резьбового плунжерного устройства автоматический натяжитель цепи способен контролировать функционал цепи привода в любой ситуации, даже если мотор заглушен.

Натяжка цепи привода ГРМ ВАЗ 2106

Одной из главных причин появления неисправностей в узле натяжки считается характерный стук цепной передачи из фронтального участка надклапанного кожуха, где размещена звездочка натяжителя цепи ВАЗ 2106, установленная на оси распредвала. Создание определенной степени натяга цепной передачи и последующая установка натяжителя цепи не представляет большой сложности, даже для начинающего автолюбителя. Итак:

  1. Снимаем фильтрующий элемент очистки воздуха с корпусом и надклапанный кожух.
  2. Начинаем этот вид ремонта натяжителя цепи, для чего выворачиваем не до конца натяжитель, видео инструкция по демонтажу которого находится в интернете.
  3. С помощью ручки стартера или иным способом делаем 2-3 круговых вращений коленвала, после чего цепная передача задействуется.
  4. Проверяем натяг цепной передачи, надавливая на ее звенья.
  5. Если цепная передача газораспределительного механизма получила достаточную натяжку, требуется плотно закрутить натяжитель цепи ГРМ и собрать навесное оборудование в обратном порядке.

Замена натяжителя цепи

Для замены натяжителя цепи необходимо наличие набора гаечных ключей. Порядок замены:

  1. Отворачиваем 2 крепежа натяжителя цепи «шестерки» к блоку силовой установки и демонтируем устройство. Между фланцем крепежа изделия и блоком мотора вставлена прокладка из паронита. Это очень мягкий маслостойкий материал, при демонтаже требуется аккуратно его снять без деформации.
  2. Установив демонтируемое изделие в слесарных тисках, нужно приложить некоторые усилия для откручивания гайку в форме колпачка. Техническое состояние зажима цангового вида, который находится в снятом колпачке. При неработающей лапке этого зажима необходимо поставить новую гайку или поменять все устройство.
  3. Перед монтажом изделия необходимо его подготовить к установке. С этой целью требуется установить плунжер в корпус изделия в утопленной позиции и, придерживая, подтянуть крепеж в виде колпачка.

После монтажа натяжителя цепи на ГБЦ необходимо провести «разрядку» изделия, для чего требуется повернуть коленчатый вал силовой установки по стрелке часов. Этим действием произойдет натяжка цепной передачи, после чего требуется сначала отвинтить, а затем закрутить гайку-колпачок.

Ссылка на основную публикацию
