Как работает подогреватель охлаждающей жидкости авто: фото- и видеообзор

Что такое подогреватель охлаждающей жидкости?

Подогреватель охлаждающей жидкости – это устройство, которое выполняет две основные функции: первая – это облегченная версия запуска двигателя в зимнее время, а вторая – это подогрев тосола. Другими словами, его называют предпусковой подогреватель.

Принцип работы подогревателя

В холодное время порой очень сложно разогреть или «прогреть» машину. Связано это с тем, что после долгого стояния в гараже или на улице при низких температурах моторное масло застывает. В такой ситуации может прийти на помощь подогреватель тосола. Подключить его и установить своими руками достаточно не трудно. Выбирать подогреватель антифриза необходимо в соответствии с размерами и объёмами вашего двигателя.

Принцип работы устройства заключается в том, что сквозь входное отверстие проходит охлаждающая жидкость, поступает она из системы охлаждения. Затем жидкость подогревается и уходит сквозь выходное отверстие, и уже нагретая поступает прямиком обратно в автомобильный двигатель. То есть электроподогрев тосола производиться в самом корпусе устройства. Циркуляция способствует тому, что подогретая жижа поднимается, а на смену ей сразу же поступает охлажденная, которая через время аналогично подогреется и подымется. Нагревается вещество до 70 градусов.

Схема подключения подогревателя

Существует три вида данных подогревателей тосола.

Сейчас мы подробно рассмотрим каждый из них. Итак, топливные подогреватели, пожалуй, стали самыми популярными среди легковых и грузовых автомобилей в настоящее время. Работают они на основе использования энергии сгорания топлива. Огромнейший плюс этого вида, что он не требует никаких дополнительных средств, так как является автономным и использует уже имеющиеся автомобильные элементы. Выполняет этот обогреватель две функции – подогрев охлаждающей жидкости и подогрев воздуха с обогревом салона. Самые известные фирмы, которые изготовляют такие устройства – это «Webasto», «Eberspacher» и «Теплостар».

Зарядка электрического подогревателя с помощью 220в

Электрический подогреватель тосола также очень известен. Работает он за счёт дополнительных средств, а именно благодаря переменному току внешней сети. Для работы он использует 220в. В настоящее время уже начали появляться более экономичные обогреватели, питающие до 12в. Наиболее часто они встречаются в северной Европе. Их наибольшее преимущество над другими видами – это то, что благодаря использованию 220в, они не выбрасывают в окружающую среду вредные скопления, ведь электричество абсолютно безвредное.

Также они очень бесшумно работают, имеют низкую цену и быстро нагревают. Прямо таки электрический кипятильник, который питается за счёт 220 вольт. Подключить такую вещь нужно будет в блоке цилиндров или же в патрубках системы охлаждения. Он исполняет три основные функции. Первая – электроподогрев тосола, вторая – подогрев воздуха и салона, третья – зарядка аккумулятора (220в). Собственно обеспечение работы в границах 220 вольт является основной особенностью этого устройства. Производят такие обогреватели фирмы «Defa» и «Лидер».

Тепловые обогреватели (аккумуляторы) – последний недавно представленный вид. Они очень эффективны, но ещё мало популярны. Они также как их предшественник использует для работы 220 вольт. Но является скорее даже не подогревателем тосола, а хранителем нагретой жидкости. Выполняет он сразу несколько функций. Он способен накапливать тепловую энергию, хранить её, использовать энергию для подогрева охлаждающей жидкости, а также воздуха и салона.

В этом месте производиться установка устройства

Где расположен и как установить

Установить подогреватель охлаждающей жидкости двигателя своими руками не сложно, но процесс занимает некоторое время.

  • хомуты разных диаметров;
  • разветвительные тройники;
  • кронштейн;
  • пружина;
  • подогреватель.

Установить своими руками подогреватель двигателя нужно в такое место, чтобы жидкость с лёгкостью могла поступать из сливной трубки, расположенной на блоке двигателя, прямиком в тройник и верхний патрубок. Говоря проще, это устройство должно располагаться на кузове внутри с левой стороны.

Несколько советов перед тем, как приступить к работе:

  1. Поставить деталь необходимо как можно ниже, но не ниже, чем размещена защита двигателя.
  2. В подогреватель надо залить предварительно 300 мл жижи.
  3. Охлаждающее вещество из двигателя слить.

Подогреватель Defa

Приступаем к работе.

  1. Одеваем деталь на кронштейн внутрь кузова с левой стороны.
  2. Во входное отверстие всовываем кусок патрубка. Затягиваем хорошо хомут.
  3. Снимаем сливную пробку, а второй конец патрубки протягиваем до неё, надеваем штуцер (предварительно смазываем герметиком) и выкручиваем его вместе со сливной пробкой.
  4. Убираем короткий толстый патрубок и разделяем его пополам. Смазываем тройник герметиком и на его концы надеваем патрубки. Хорошо затягиваем хомуты. Обратно устанавливаем толстый патрубок.
  5. Заливаем обратно жидкое вещество.
  6. Заведите машину и прогрейте до рабочей температуры двигатель.

Надеемся, что эта статья стала для вас полезной и помогла в изучении и установке устройства «самодельный» подогреватель. Такой самодельный элемент станет хорошим помощником при низких температурах в холодное время года.

Видео «Заполняем систему охлаждения»

В данном видео вы сможете посмотреть для чего нужна эта запчасть и где ее нужно установить своими руками.

Toyota Corona ОГОНЬ Бочка! › Бортжурнал › Предпусковой электрический нагреватель двигателя

Всем привет! Эта запись по установке электрического предпускового нагревателя двигателя. В народе просто котел. Столкнувшись с нашими суровыми зимами, «отличным» качеством бензина, диким расходом бензина на авто прогреве по температуре (опция автосигнализации) и чтобы не насиловать холодный движок в минус 30-40 градусов по Цельсию возникла необходимость установки котла. Важны моментом была возможность предусмотреть переноску для его подключения. Окончательно решив приступил к выбору модели, изучения нюансов работы котла и его установки. О них ниже.

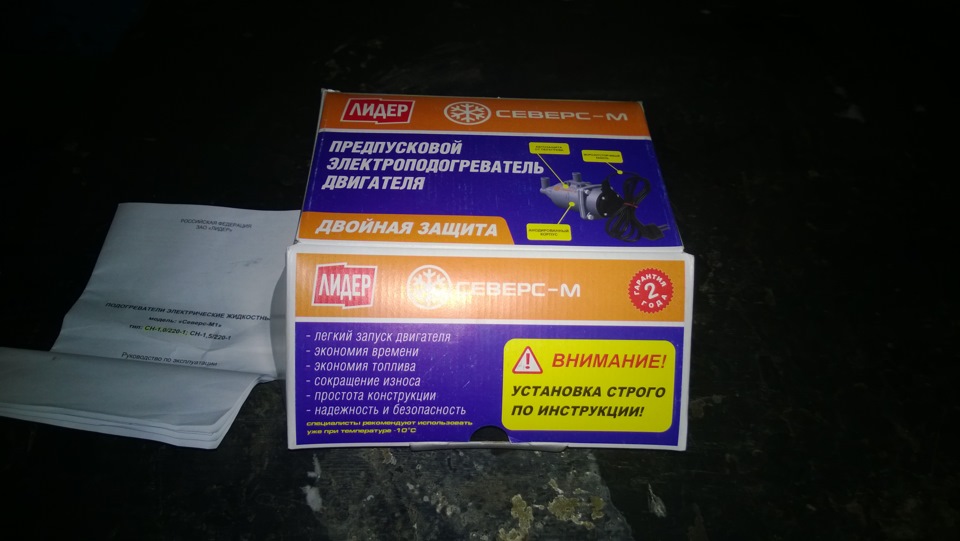

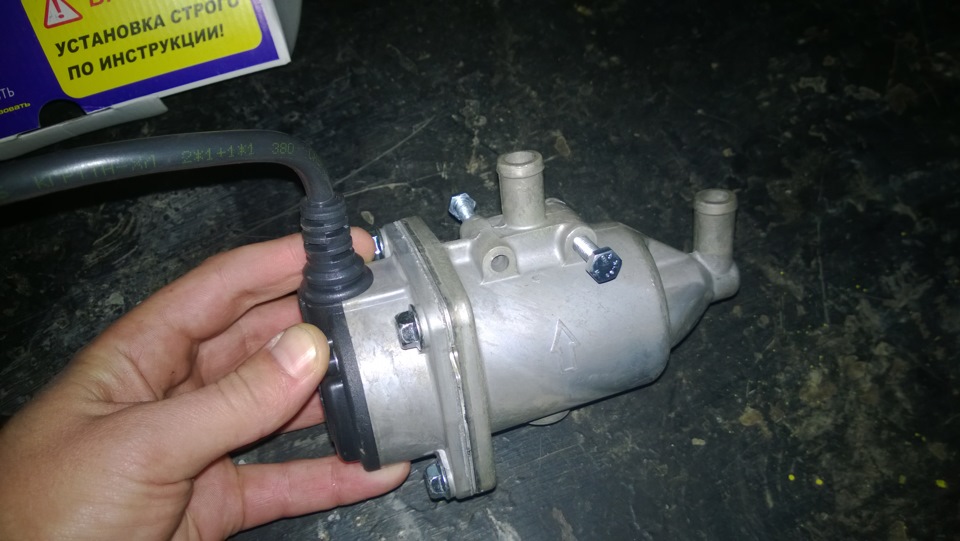

Выбор сделан был в пользу отечественного производителя моделей «СЕВЕРС-М» на 1.5 киловатта, по причинам:
— простота принципа работы;
— отсутствие дополнительных клапанов;
— отсутствие движков принудительной циркуляции охлаждающей жидкости (не как в китайских аналогах)
— непринципиален вид охлаждающей жидкости (антифриз, тосол, вода и т.д.)
Все эти моменты напрямую влияют на надежность эксплуатации, что не мало важно в наших условиях.

Приобретя данную модель попер процесс изучения вариантов установки на основе принципа его работы, который заключается в естественной рециркуляции охлаждающей жидкости из-за разницы температур. В данной модели есть один клапан в виде шарика, который открывается в момент нагрева жидкости и закрывается, соответственно, когда температура подачи одинаковая с температурой выхода.

Все эти сложности все же нужно было предусмотреть для его надежной работы.
Далее, выбор места установки. Здесь особенность в расположении его желательно ниже места подачи и желательно выше места входа. Эти условия на бочке соблюсти удается (про другие авто смотрим на месте). Предусмотрев крепления место установки выбрано рядом с фильтром-отстойником топлива, под определенным углом как в инструкции (это необходимо для нормальной работы клапана)

Следующее, выбор места врезки и забора охлаждающей жидкости. Решение подсказал коллега на своем собственном опыте. Врезку в систему охлаждения осуществили в шланг ведущий от печки к двигателю.

Подача была взята со сливного отверстия на задней стенке двигателя.
Таким образом создали малый круг рециркуляции и что не мало важно для нагрева двигателя и печки, соблюдения особенностей установки котла.

Маленький под итог по необходимым материалам для установки:
— шланг нужного диаметра 1.5 метра;
— тройник для врезки (в комплекте);
— хомуты по диаметру 6 штук;
— штуцер на 12 для подачи от сливного отверстия;
— крепление – кому как угодно, в зависимости от места установки и воображения;

Инструментарий: ключи, резак для разрезки шлангов, отвертки, пассатижи, канистра для слива охлаждайки, домкрат плюс хорошая идея коллеги (не просто пизд…ж под руку как на красной площади) и чутка воображения.

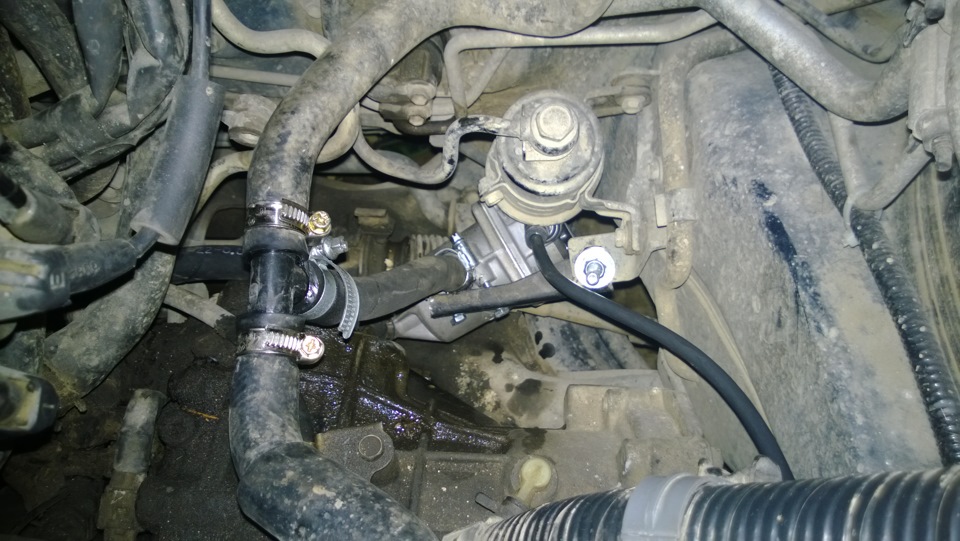

Установка: сливаем охлаждающую жидкость, крепление котла как описано выше, соединяем шланги по той же схеме, все крепим хомутами. Заливаем жидкость, прогоняем на заведенном двигателе 10 минут, добавляем грамм 200.
Порядок работы: при включении жидкость нагревается, циркулирует естественным путем, греет двигатель. Выключается котел автоматически при достижении 80 градусов, включается при остывании до 60 градусов. Таким образом его можно оставлять включенным постоянно.
Теперь практика использования:
— в минус 30, 1 час нагрева и заводится с первого раза, греем двигатель до рабочей и едем.
— в минус 30, 1.5 часа нагрева и заводится с первого раза, едем.
— в минус 40, 2 часа и прогрев, 3 – заводим и едем.
Итог: котлом доволен, бензин на прогрев не расходую. Плата по счетчику электроэнергии соответственно от времени прогрева (на работе халява). Всегда есть возможность оперативного выезда и всегда уверен, что заведется в ЛЮБОЙ мороз. Летом не мешает.
Всем удачи на дорогах!

Принцип работы подогревателя тосола 12В

На большей части России зима характеризуется суровыми морозами, из-за чего запуск силового агрегата становится непростой задачей. Однако имеется несколько способов, позволяющих легко добиться этого в холодный период года. Заслуженной популярностью пользуется подогреватель тосола. С его помощью охлаждающая жидкость за короткое время достигает оптимальной температуры, в результате чего беспроблемный пуск ДВС гарантирован.

Общая информация

Специалисты относят подобные устройства к группе предпусковых подогревателей. Их конструкция включает в себя специальные ТЭНы — трубчатые электронагреватели. Они повышают температуру тосола, который после сильных морозов находится в охлажденном состоянии. При нагревании он за короткое время приобретает свои рабочие характеристики. В результате техническая жидкость свободно циркулирует в двигателе автомобиля по привычному контуру.

Электроподогрев тосола не занимает много времени. Когда оптимальные показатели температуры достигнуты, устройство отключается. Отдельные модели, представленные на рынке, имеют в качестве дополнительных функций:

  • отопитель салона;
  • устройство, обеспечивающее зарядку АКБ.

Но довольно часто такие решения являются зависимыми от электричества. Для их использования необходимо наличие рядом розетки 220 В. При её отсутствии подобные устройства становятся совершенно бесполезными.

Поэтому они могут применяться только в гараже или же на автостоянке, где есть доступ к такому источнику энергии.

Преимущества систем нагрева

Как и любое устройство, применяемое автомобилистами, обогреватель тосола имеет определенные достоинства. О них следует узнать перед покупкой такого приспособления. Главными его плюсами являются:

  • Отсутствие каких-либо сложных моментов во время эксплуатации. Высокая надежность таких систем обеспечивает их надежную работу даже в условиях низких температурных режимов.
  • Подобные устройства обеспечивают быстрый прогрев охлаждающей жидкости ещё до момента пуска мотора.
  • Часть тепла нагретый тосол отдаёт деталям двигателя. Это обеспечивает наиболее эффективный теплообмен, а при запуске ДВС исключается ситуация сильного износа деталей ЦПГ.
  • В условиях низких температур приспособление позволяет легко завести двигатель.
  • При использовании устройства для предварительного подогрева тосола обеспечивается продолжительный ресурс стартера. Нагрузка на силовой агрегат во время запуска заметно снижается, меньше изнашиваются и другие элементы технической начинки машины.
  • Применение таких приборов — хорошая возможность снизить расход топлива в зимнее время.

Польза от этого оборудования, установленного в машине, заключается еще и в том, что оно обеспечивает ряд дополнительных возможностей. С его помощью можно успешно бороться с обледенением, которое часто появляется на передних стеклах автомобиля.

Принцип работы и устройство оборудования

Принцип работы подогревателя тосола заключается в его нагреве за счет трубчатого элемента. Именно он обеспечивает быстрое повышение температурных показателей технической жидкости до рабочих значений. Чаще всего автовладельцы выбирают подобные приспособления для легкого запуска машины после длительного простоя на улице в сильные морозы.

Такие приборы могут быть двух видов: работающие от сети 220 В или получающие энергию от обычного АКБ. В составе их конструкции присутствуют:

  • корпус;
  • трубчатые электронагреватели;
  • разъемы подключения к сети 12, 24 и 220 В.

Нагреватель тосола для автомобиля, ориентированный на работу от сети 220 В, может быть оснащен набором дополнительных функций. Некоторые из них серьезно облегчают жизнь владельца при использовании в зимнее время.

Плюсы и минусы приборов 220 В

Приспособления, работающие от сети 220 В и запускаемые от энергии АКБ, имеют определенные преимущества. Эта важная информация позволит сделать правильный выбор. У подогревателей 220 В выделяют следующие достоинства:

  • приемлемая цена;
  • отсутствие сложных моментов в подключении прибора к бортовой сети автомобиля;
  • при использовании исключена разрядка установленного аккумулятора;
  • наличие дополнительных возможностей.

Недостатки у таких устройств, конечно, тоже имеются. Если они не являются критичными, то можно рассматривать обогреватель 220 В в качестве хорошего решения для лёгкого запуска силового агрегата в зимнее время. Минусами таких систем являются:

  • в месте хранения автомобиля обязательно должна быть розетка 220В;
  • подобное оборудование не является хорошим выбором для любителей путешествий, а также водителей, занимающихся грузоперевозками на длительные расстояния.

О подогревателях 220 В следует знать то, что их мощность может быть разной. У моделей, представленных на российском рынке, этот параметр варьируется в диапазоне от 0,5 до 2 кВт. При выборе подходящего устройства необходимо обращать внимание на объём силового агрегата, установленного в подкапотном пространстве машины.

Достоинства и недостатки приспособлений на 12В

Подогреватель тосола 12 В работает от энергии, поставляемой от АКБ. Такие устройства тоже имеют определенные плюсы. Немало владельцев выбирают именно такие приборы для легкого запуска двигателя. К числу их основных достоинств относятся:

  • Превосходная мобильность приспособлений. Нет никакой привязки к месту с розеткой 220 В.
  • Отдельные модели подогревателей этого вида имеют в основе работы принцип термоса. Он заключается в следующем: в течение нескольких дней нагретая жидкость может сохранять оптимальные показатели рабочей температуры.
  • Превосходная функциональность.

Недостатки приборов, обеспечивающих подогрев тосола 12 В, тоже не стоит упускать из вида. Ведь информация об этом может уберечь от неверного выбора. К числу основных минусов подобных устройств можно отнести:

  • высокую стоимость;
  • сложности с подключением приспособления к бортовой сети автомобиля;
  • во время использования подогревателя происходит разрядка АКБ.

Если принято решение установить в машину такое оборудование, то придется предварительно выполнить замену АКБ на более мощную. Если в подкапотном пространстве располагается слабая батарея, то вместо неё следует размесить аккумулятор с емкостью 55 или 65 А*ч.

Правила подключения

Для правильной установки этого приспособления во время работ следует ориентироваться на инструкцию производителя. Отдельные модели имеют нюансы при выполнении монтажа. Их следует учитывать. В большинстве случаев достаточно выделить 1,5 часа свободного времени, чтобы правильно установить прибор для подогрева тосола в зимнее время. До начала работ необходимо запастись канистрой с этой технической жидкостью, поскольку во время выполнения манипуляций придется провести процедуру слива старого тосола.

Сначала следует отогнать автомобиль на смотровую яму и удалить из системы залитую жидкость. Когда эта работа будет завершена, можно переходить к основным мероприятиям по установке подогревателя. Перед этим необходимо провести процедуру промывки каналов системы охлаждения. Для этого лучше всего использовать горячую воду.

Далее необходимо проверить, имеется ли в машине кран для слива охлаждающей жидкости. Если этот элемент присутствует, то стоит воспользоваться именно им. В некоторых машинах он не предусмотрен производителем. Тогда необходимо найти технологическую пробку, которая располагается в моторном отсеке. Часто её можно обнаружить непосредственно на блоке силового агрегата. Она должна быть выкручена, после чего штуцер следует вынуть.

По своему размеру он будет идеально подходить к шлангу. Со второй стороны этот элемент обычно имеет резьбу, благодаря которой обеспечивается легкость процесса установки.

Штуцер следует вставить в отверстие в двигателе. Однако во время этой операции высок риск, что могут выпасть прокладки. Чтобы избежать подобного, следует использовать термостойкий герметизирующий материал на основе силикона.

Если же в машине имеется специальный кран для слива тосола, то действия, перечисленные выше, выполняются аналогичным образом. Потом необходимо установить на свое место подогреватель с последующим его закреплением. После этого следует соединить в единое целое вход устройства и точку забора жидкости. Для решения этой задачи потребуется шланг. Надежное закрепление элементов обеспечивается, если использовать обычные хомуты.

Далее необходимо подключить установленное устройство к силовому агрегату. Эту манипуляцию следует выполнить таким образом, чтобы выход располагался в месте разрыва шланга. После этого следующим действием нужно выполнить подключение тройника. Его закрепляют с помощью обычного герметика. Для большей надежности можно использовать хомуты.

Шланг, который будет прокладываться от подогревателя непосредственно к тройнику, не должен иметь изгибов. Это означает, что необходимо проложить его наиболее коротким путем. В противном случае можно столкнуться с трещинами, что обеспечит плохую передачу тепла. Далее шланг необходимо закрепить на подключенном устройстве, а другую сторону установить в ДВС.

Проверка функциональности

После грамотно проведенной установки необходимо заполнить систему охлаждения двигателя новой технической жидкостью, а затем запустить мотор. Он должен работать на холостых оборотах в течение 10 минут. Этого времени будет вполне достаточно для циркуляции жидкости по полному кругу. Потом необходимо заглушить мотор, а далее подключить к сети подогреватель.

Специалисты рекомендуют проверить его работоспособность. Для этого нужно лишь дотронуться до верхней части прибора. Если ощущается тепло, то, значит, все работы были проведены правильно. После этого установку оборудования можно считать завершенной. Самостоятельное выполнение этой работы позволяет быть уверенным в качестве монтажа системы, при этом возникает хорошая экономия денежных средств. На сервисной станции такая операция стоит довольно дорого.

Подогреватель тосола — полезная вещь особенно при эксплуатации машины зимой. Не всегда удается быстро запустить силовой агрегат. Именно в таких случаях подобное устройство придет на помощь. Оно в состоянии за короткое время обеспечить рабочую температуру для охлаждённого тосола. Часть тепла техническая жидкость передает деталям силового агрегата.

Таким образом, если в машине есть подогрев тосола 12 В, то можно легко запустить ДВС. Установку подобного устройства легко выполнить самостоятельно. Достаточно выделить немного времени и заранее подготовить канистру с охлаждающей жидкостью. При условии выполнения всех указаний в инструкции производителя можно правильно установить оборудования. После этого проблем с запуском ДВС в сильные морозы возникать не будет.

Как сделать подогрев антифриза свечами накала самостоятельно: конструирование и подключение

Зима дизелям в тягость. Чего только стоят хлопоты с топливной системой, заправленной топливом не по сезону. Высокий КПД бензиновой оппозиции зимой так же, никак некстати: кому приятно сидеть в холодном автомобиле. Благо современные дизельные модификации помимо радиатора печки комплектуются электронагревателями, но что делать владельцам с одноконтурной системой отопления? Советы по обмену на бензин-вариант оставим гурманам и займемся доработкой.

Идея подогрева антифриза для авто на дизеле: основные положения и нюансы

Суть решения

Современные дизели отличаются тем, что в них реализован подогрев антифриза свечами накала в определенном температурном диапазоне. Основная цель – продлить ресурс сажевого фильтра. На холодную топливо не полностью сгорает и образуется сажа, оседающая на сотах фильтрующего элемента. По мере прогрева ее концентрация в выхлопных газах уменьшается.

Конструктивно идея представлена в виде металлического блока, в который ввинчиваются специальные свечи накала. Корпус является составляющей системы охлаждения – через его внутреннюю полость циркулирует «охлаждайка». Чаще всего сборочная единица интегрируется в ГБЦ.

Свечки активны не всегда: в ЭБУ прописана предельная температура ОЖ, ниже которой подогреватель вступает в работу. Система функционирует в полностью автоматическом режиме – при достижении верхнего термопредела (60-75°C) нагреватель деактивируется.

Требования

Сразу же оговорим – не стоит расценивать установку как предпусковой подогрев охлаждающей жидкости. Это не Webasto или Eberspächer! Приспособление функционирует исключительно на запущенном двигателе – жидкость должна циркулировать через внутренний канал.

Исходя из особенностей работы заводского догревателя ОЖ, можно сформировать список требований, которые должны быть выполнены при сборке и установке самодельного изделия:

  • Включение должно происходить после пуска мотора.
  • Автоматическое управление осуществляется термодатчиком, который размыкает цепь питания по достижении 60-75°C и подает ток на свечки при температуре менее 60-75°C.
  • Дублирующий ручной канал выбора режима работы.

Самодельный подогрев антифриза в системе охлаждения свечами накала: основы конструирования

Основные конструктивные элементы подогревателя – блок и свечки. Электрическую часть представляют провода крупного сечения, термореле (термодатчик), предохранитель и электрореле, рассчитанные на большой ток. Основные сложности сопряжены с изготовлением корпуса для размещения нагревателей.

Компоненты

Конструируя подогрев антифриза для дизеля своими руками, особое внимание стоит обратить на количество свечей: два-три нагревателя вполне достаточно. Излишнее увеличение числа генерирующих тепло компонентов чревато – каждая свечка обладает мощностью порядка 200-250 Вт и потребляет немалый ток.

Фирменные корпуса подогревателей есть как на разборках, так и в розничной продаже. Один из вариантов – VAG 028 121 145B на три свечи. Цена – порядка 2 000 рублей. В дополнение к данному изделию рекомендуется приобретать уплотнительную резинку VAG 037 121 687. Альтернатива – поискать на разборках:

  • JP GROUP 114505200.
  • TRICLO 463201.
  • Vaico V10-0962.
  • MALO 116092.
  • Renault 8200012119.
  • Hyundai/Kia 97341-26100.

Фитинги

ВАГовский блок ориентирован на одностороннее подведение коммуникаций. Исправить этот момент поможет установка пластикового ответного фланца. Его каталожный номер – VAG 026 121 144E. Стоимость – около 500 рублей. Альтернативные детали:

  • VIKA 14253 (металлический – 250 рублей).
  • DELLO 301210144026E (пластиковый – 50 рублей).
  • VAICO V100270 (пластик – 80 рублей).
  • JP GROUP 1114500600 (пластиковый – 50 рублей).
  • VAG 0261211452 (металлический – 750 рублей).

Для систем с автоматическим контролем можно было бы рассмотреть разветвитель под термодатчик VAG 028 121 144N. Но использовать не рекомендуется – сенсор быстро нагревается от корпуса свечей накала и отключает аппаратуру раньше времени. Лучше встроить автономный тройник VAG 4A0 819 497.

Электрические комплектующие

Оптимальное реле температуры для проектируемой системы VAG 251 919 369В. Точка разрывания цепи – 60°C. Ленточная конструкция проводника, рассчитанная на 100А, вполне сойдет на роль предохранителя силовой цепи: VAG N10 525 506 либо N10 424 905.

При выборе свечей накала для самодельного подогрева антифриза необходимо руководствоваться параметрами оригинала N10 302 102:

  1. Резьба – М12х1,25 мм.
  2. Монтажная глубина – 21 мм.
  3. Напряжение – 11,5 В.


Недостаток оригинальной свечки в том, что присоединение «плюса» возможно только с помощью колпачка. Последний – в наличии в официальных автомаркетах запчастей по коду 028 971 782А. В качестве альтернативы доступны решения c креплением клеммы под гайку:

  • SWAG 30915956.
  • FEBI 19223.
  • Bosch 0 250 201 032.

Сечение силовой проводки – не менее 4 мм2. Для формирования цепи питания понадобятся четырехконтактное реле стартера с расчетным током около 70А, кнопка, диод, информирующий о включении системы подогрева, управляющее реле на 30А (четыре контакта). Страхующая часть состоит из двух предохранителей номиналом 100А и 30А.

Монтаж

По ходу дооснащения дизельного двигателя догревателем антифриза важно не отступать от основной идеи – улучшения теплоотдачи штатной печки. Исходя из этого, логичным будет установить собранный с фланцем корпус неподалеку от радиатора печи. Встроить в патрубок, идущий к теплообменнику – оптимальное решение. Датчик температуры лучше интегрировать в шланг, выходящий из салонного радиатора.

Подключение

Электрическая схема представлена на рисунке. Все требования техники подключения выполнены:

  • Управляющий сигнал на второе реле подает генератор (вывод D+). Передача осуществляется при включенном тумблере – лампа загорается только на работающем двигателе.
  • Цепи защищены предохранителями.
  • Контакты исполняющего реле рассчитаны на большой ток.

При подключении схемы важно вычислить суммарную нагрузку на генератор. Полученный ток не должен превышать номинальное значение, выдаваемое «геной» на холостых. В случае несоблюдения условия генератор подлежит замене на более мощную модель, иначе в питании будет участвовать батарея. При нормальном положении дел просадка напряжения после включения подогревателя не превышает 0,6-0,7 В.

Итого

Самодельный подогрев антифриза для автомобиля на дизеле преследует целью ускорить прогрев двигателя и салона. Суть его работы – свечи накаливания греют ОЖ при включенном моторе в определенном температурном диапазоне. Установку легко собрать самостоятельно на базе комплектующих от VAG.

Подогреватель врезается на вход в салонный радиатор, термодатчик – на выход отопителя. По монтажу исполняющего оборудования особых замечаний нет. По части подключения электропроводки единственное предупреждение – не перепутать местами реле на 30А и 70А.

Подогреватель тосола, установка и проверка устройства

Преимущества

  • Они не сложны в эксплуатации, надежны, хорошо прогревают тосол даже при очень низких температурах;
  • Изюминка и преимущество таких устройств лежит в том, что они прогревают охлаждающею жидкость еще до основного пуска двигателя;
  • Теплообмен между тосолом и деталями двигателя происходит постепенно и равномерно, и это не приводит во время пуска двигателя к сильному износу деталей его цилиндропоршневой группы даже при сильном морозе;
  • Запуск двигателя при наличии подогревателя тосола практически гарантирован даже при очень низких температурах;
  • После прогрева двигателя и его пуска уменьшаются нагрузки на стартер и другие агрегаты;
  • Расход топлива при запуске прогретого двигателя становиться меньше;
  • Наличие на современных подогревателей тосола дополнительных возможностей, которые позволяют даже заблаговременно прогреть салон автомобиля и ликвидировать обледенение передних стекол.

Плюсы использования подогревателя тосола

К плюсам использования подогревателя тосола относится:

  • Надежность, простота конструкции, возможность подогрева жидкости даже при очень низкой температуре
  • Осуществление прогрева тосола еще до запуска двигателя
  • Постепенное и равномерное нагревание, что уменьшает вероятность износа, трещин, поломок
  • Гарантия запуска мотора даже в самый сильный мороз
  • Уменьшение нагрузки стартера и других деталей после того, как двигатель прогрелся
  • Уменьшение объемов потребляемого топлива при включении уже теплого двигателя
  • Бонусные возможности современных подогревателей тосола, которые заключаются в прогревании автомобильного салона, ликвидации льда на стеклах

Подогреватели тосола могут быть использованы на двух типах двигателей: бензиновом и дизельном. По своей конструкции подогреватели охлаждающей жидкости делятся на две группы:

  • Бензиновые устройства
  • Электрические устройства

Электрические устройства могут работать от сети двенадцати или двадцати четырех вольт и от сети в двести двадцать вольт.

Данное устройство имеет следующие плюсы:

  • Невысокая стоимость
  • Простая интеграция и подключение к механизмам транспортного средства
  • Аккумуляторная батарея не разряжается
  • Возможное присутствие бонусных опций, о которых шла речь выше

Помимо плюсов это устройство, естественно, имеет и минусы:

  • Потребность в электрической розетке в двести двадцать вольт
  • Невозможность использования во время длительных поездок, путешествий и так далее

По времени, при использовании данного устройства, подогрев может быть осуществлен в срок до двадцати минут. Как правило, это промежуток между пятью минутами и пятнадцатью. Факторы времени подогрева целиком и полностью зависимы от погодных условий, а также от действия самого подогревателя. Бензиновые подогреватели потребуют не более полулитра топлива, а электрические не больше 0,5 кВт.

Проверка работы устройства

Бензиновых (дизельных) нагревателей тосола.

Работа таких подогревателей тосола не возможно без помпы, которая прокачивает подогретую жидкость по системе.

Подогревание тосола в таких устройствах осуществляется за счет сгорания топлива. В зависимости от того, на чем ездит автомобиль, это может быть, как бензины, так и дизтопливо.

Прогретый тосол с помощью помпы прокачивается по малому кругу системы охлаждения, в том числе и через радиаторы, основной и отопителя салона.

Из этого становится понятным за счет чего происходит предварительный обогрев салона автомобиля.

После того, как жидкость прогрелась, открывается клапан термостат и циркуляция начинает проходить по большому кругу, в это время подогреваетель двигателя отключается.

Электрических подогревателей тосола.

В основе работы электрического подогревателя тосола лежит нагревающейся ТЭН, нагрев которого происходит либо от АКБ, либо от сети в 220В. Он то и нагревает тосол.

Далее более подробно остановимся на электрических подогревателях, так как они сейчас пользуются большой популярностью среди автовладельцев.

Опять же все зависит от того, какой тип устройства установлен на автомобиль. В инструкции данный момент должен быть указан.

Но бывает, что, либо инструкция на иностранном языке, либо вопрос проверки работы подогревателя тосола упущен.

В любом случае, после установки прибора и заливки свежей ОЖ, необходимо завести двигатель и дать ему поработать на холостых оборотах без включенного подогревателя минут 5 – 10.

Это нужно для того, чтобы исключить наличие в системе охлаждения воздушных пробок.

Для электрических подогревателей включите прибор и потрогайте его корпус, он должен быть теплым.

Для подогревателей, работающих на топливе, должен быть слышен характерный шум.

Так же на забудьте следить за показаниями температуры ОЖ на панели приборов.

Конструкция бензиновых подогревателей тосола невозможна без использования помпы, которая двигает тосол по системе. Естественно, процесс нагревания происходит в результате горения топлива. Топливо может быть как дизельное, так и бензиновое. Прогретая охлаждающая жидкость под действием помпы двигается по малому кругу системы, проходя через основной радиатор и через отопительный радиатор салона.

Электрический подогреватель тосола работает с помощью трубчатого электронагревателя. Работает он либо от аккумуляторной батареи, либо при помощи сети двести двадцать вольт. Именно таким образом и осуществляется работа подогревателя тосола 220В.

Электрический подогреватель охлаждающей жидкости состоит из следующих элементов конструкции:

  • Корпусная часть
  • ТЭН (трубчатые электронагреватели)
  • Разъем для возможности подключения от электрической сети

Иногда встречаются дополнительные возможности, связанные с подключением к сети в двести двадцать вольт: опция подзарядки аккумуляторной батареи или обдува автомобильного салона.

Принцип работы такого устройства схож с принципом работы подогревателя тосола с помпой: охлаждающая жидкость нагревается до определенного режима и начинает двигаться по большому кругу системы. После этого устройство подогрева автоматически выключается.

Подогреватель тосола 220в

Устройство электрического подогревателя тосола

Как уже отмечалось выше, электрические подогреватели тосола могут работать от АКБ и от сети в 220В. Соответственно их устройство может быть разным, но основная концепция их конструкции одинаковая.

  1. Корпус;
  2. Трубчатые электронагреватели;
  3. Разъемы подключения к сети 12, 24 или 220В.

В устройствах, работающих от сети в 220В, может быть вмонтированы системы подзарядки АКБ, отопления салона и другие навороты.

Нагреваясь, тосол начинает циркулировать по большому кругу системы охлаждения до тех пор, пока не нагреется до нужной температуры, после чего подогреватель отключается.

  1. Доступная цена;
  2. Не сложная установка и подключение к бортовой сети автомобиля;
  3. Не разряжает АКБ;
  4. Наличие дополнительных возможностей, как подзарядка АКБ, продувательное отопление салона и другие возможности.
  1. Обязательное наличие в гараже розетки на 220В;
  2. Мало подходит для любителей путешествовать, водителей занимающиеся грузоперевозками на большие расстояния.

ВАЖНЫЙ МОМЕНТ: Данные устройства имеют различную мощность от 0,5 до 2 и более кВт, в зависимости от объема двигателя автомобиля, на который оно будет установлено.

12 и 24В устройства.

Преимущества таких подогревателей тосола:

  1. Большая мобильность и отсутствие привязки к местам с сетью в 220В;
  2. В некоторых моделей устройств предусмотрено наличие термосного принципа работы, когда охлаждающая жидкость может сохранять нужную температуру несколько дней;
  3. Большая функциональность.
  1. Большая цена;
  2. Более сложное подключение к сети авто;
  3. Разряжает АКБ;
  4. Необходимость в установки на легковой автомобиль более мощной аккумуляторной батареи (45 А/ч заменить на 55А/ч или 55 А/ч на 65 А/ч.

Штатный нагреватель двигателя KIA.

На автомобилях Лада.

Установка

Устанавливается устройство в отсеке двигателя. В современных автомобилях для этого может быть уже подготовлено штатное место. В старых авто такое место придется искать самому.

В зависимости от приобретенной модели подогревателя тосола и марки автомобиля установка может быть произведена:

  1. В виде отдельного устройства;
  2. С монтированием в блок двигателя.

В виде отдельного устройства.

Устанавливается в самой нижней точке системы охлаждения. Прибор врезается на одном из участков шланга в кольцо малого круга.

С самой нижней точке и начинается прогрев всей жидкости, ну и конечно двигателя.

С монтированием в блок двигателя.

Из названия понятно, что прибор непосредственно монтируется в блок двигателя.

— лучший КПД работы устройства;

Разбор установки данного устройства будет производится на примере модели ВАЗ. Для корректной установки необходимо иметь:

  • Тосол
  • Тару для того, чтобы слить старую охлаждающую жидкость
  • Фирменные хомуты
  • Подогреватель
  • Шланги охлаждающей системы (армированные)

Для установки подогревателя необходимо произвести следующие действия:

  • Сначала необходимо отсоединить провода от аккумулятора. Далее нужно произвести слитие старого тосола в тару
  • После этого следует снять крышку заборного штуцера у насоса для топлива и на ее место прикрепить шланг, который входит в комплект подогревателя. Нельзя допускать образования пузырей и воздушных прослоек
  • На болт подвески мотора нужно произвести установку прибора. Чтобы это сделать, надо снять гайку на данном болте и произвести монтаж кронштейна для крепления подогревающего элемента. Крепление конструкции производится штатной гайкой. К установленному кронштейну следует присоединить подогревательный блок
  • Далее следует произвести подсоединение подогревателя тосола к охлаждающей системе автомобиля. Для этого нужно снять крышку расширительного бака. Затем перекрыть отопительный кран. Выходной патрубок нагревательного устройства соединяется со шлангом печки от штуцера мотора. Получившуюся конструкцию следует обвязать хомутом
  • Патрубок насоса охлаждающей системы автомобиля соединяется с входящим патрубком нагревателя. Также закрепите конструкцию хомутом. Шланг следует положить по правой стороне брызговика крыла
  • Если имеет место быть двигатель с инжектором, то питательный элемент подогревателя следует протянуть от трубопровода для слива. Чтобы эту операцию осуществить, надо отвернуть шланг слива, поставить на его место штуцер с плотной прокладкой. Фильтр же устанавливается прямиком в штуцер. Фильтр с топливным патрубком соединяется посредством шланга. Произведенные соединения подлежат обязательной фиксации
  • Если имеет место быть карбюраторный тип мотора, то прибор питания подключается к входящему штуцеру бензонасоса по вышеописанному методу
  • Далее труба отвода газовых выработок надевается на штуцер выхлопа подогревателя. Соединение подвязывается хомутами. Труба направляется в ту сторону, которая является противоположной к направлению движения транспортного средства. Труба крепится посредством болтов на кронштейн цилиндрового блока
  • Точно так же производится установка воздушной трубы на подогреватель охлаждающей жидкости. Наконечник следует установить как можно выше, но он не должен мешать механизму открытия и закрытия капота
  • Пульт управления данным устройством следует закрепить винтом или саморезом к панели приборов. Провода следует проложить сквозь специальные отверстия в щитке. Контакты нужно присоединить к гнездам колодок на подогревателе
  • После этого следует произвести подводку питания электричества к гнездам под номерами один, два, три и четыре колодки ХS 4
  • И наконец, необходимо произвести заливку тосола. Провода к аккумуляторной батарее устанавливаются на прежнее место. Далее следует повернуть отопительный кран вправо до упора и включить двигатель. Рекомендуется сразу же произвести проверку соединений устройства на наличие течи. Выключите двигатель и долейте необходимое количество тосола
  • При работе следует уделять пристальное внимание технике безопасности. Прокладка проводов и шлангов должна осуществляться таким образом, чтобы не получались перегибы и микротрещины
  • Кстати, рекомендуется также произвести замену штатных шлангов на фирменные армированные

Подключение устройства

Каждая модель подогревателя тосола хотя и подключается по-разному, все же в этих подключениях есть много общего.

Чем сложнее устройства, тем сложнее их подключать. Особенно много нюансов при подключении девайсов, работающих от бортовой сети 12 или 24В.

Подключение TPS 102GT10-013 /220В.

Не забудьте, что в комплекте с устройствами идет подробная инструкция по установке, которой нужно обязательно воспользоваться.

Если Вы видите, что данные работы Вам не под силу, обратитесь к специалисту или приобретайте более простой прибор, к примеру, работающий от сети в 220В.

Подключение CTM 102A3-E00 с помпой.

Перед установкой нужно обязательно слить старую ОЖ, промыть систему охлаждения и подготовить свежую охлаждающую жидкость.

  1. Старайтесь устанавливать прибор в самой нижней точке системы охлаждения;
  2. Не допускайте перегибов шлангов;
  3. Надежно закрепляйте шланги на устройстве;
  4. После установке, обязательно проверьте надежность работы подогревателя тосола не выезжая из гаража.

Подключение тэна в блок.

Цена вопроса

Безусловно, подогреватель тосола удобная вещь. Наличие такого устройства очень сильно облегчает жизнь не только водителю, но и автомобилю. Ведь для многих водителей автомобиль, это живое существо, которое тоже должно пользоваться благами цивилизации.

Стоимость таких устройств, в зависимости от типа, может варьировать от 100 до 800 долларов.

Самые дешевые, это подогреватели, встраиваемые в блок двигателя, а самые дорогие, подогреватели тосола с помпой.

Установка же на сервисе будет стоить от 50 до 70% цены устройства, вот и считайте.

Но в любом случае наличие такого устройства себя оправдывает, не смотря на приличные затраты для его приобретения. Также зимой не помешают дворники с подогревом, статью с одноименным названием мы рекомендуем вам прочитать.

Подогреватели тосола, типы устройств, установка

Идея подогрева тосола возникла неспроста и уже довольно давно. Причиной такой идеи послужили проблематические запуски двигателей в зимнее время, особенно в странах, имеющих территории за полярным кругом.

Для упрощения запуска двигателя в зимнее время в автомобилях были реализованы разные технические решения, но именно подогреватели тосола получили наибольшую популярность среди водителей.

Широкое применение такие устройства получили в армии. Практически на каждом армейском автомобиле установлены котлы подогреватели, назначение которых и принцип работы имеют много общего с нашими подогревателями тосола.

Преимущества

  • Они не сложны в эксплуатации, надежны, хорошо прогревают тосол даже при очень низких температурах;
  • Изюминка и преимущество таких устройств лежит в том, что они прогревают охлаждающею жидкость еще до основного пуска двигателя;
  • Теплообмен между тосолом и деталями двигателя происходит постепенно и равномерно, и это не приводит во время пуска двигателя к сильному износу деталей его цилиндропоршневой группы даже при сильном морозе;
  • Запуск двигателя при наличии подогревателя тосола практически гарантирован даже при очень низких температурах;
  • После прогрева двигателя и его пуска уменьшаются нагрузки на стартер и другие агрегаты;
  • Расход топлива при запуске прогретого двигателя становиться меньше;
  • Наличие на современных подогревателей тосола дополнительных возможностей, которые позволяют даже заблаговременно прогреть салон автомобиля и ликвидировать обледенение передних стекол.

Типы устройств

Стоит заметить, что подогреватели тосола по своему типу делятся для использования на:

  1. Бензиновых двигателях;
  2. Дизельных двигателях.

Каждый из данных типов устройств может иметь различный принцип работы и разные технические характеристики.

По принципу работы данные устройства делятся на:

  1. Бензиновые (дизельные);
  2. Электрические.

Электрические подогреватели тосола в свою очередь работают от:

  1. Сети 12 или 24 В.
  2. От сети в 220 В.

Принцип работы

Бензиновых (дизельных) нагревателей тосола.

Работа таких подогревателей тосола не возможно без помпы, которая прокачивает подогретую жидкость по системе.

Подогревание тосола в таких устройствах осуществляется за счет сгорания топлива. В зависимости от того, на чем ездит автомобиль, это может быть, как бензины, так и дизтопливо.

Прогретый тосол с помощью помпы прокачивается по малому кругу системы охлаждения, в том числе и через радиаторы, основной и отопителя салона.

Из этого становится понятным за счет чего происходит предварительный обогрев салона автомобиля.

После того, как жидкость прогрелась, открывается клапан термостат и циркуляция начинает проходить по большому кругу, в это время подогреваетель двигателя отключается.

Электрических подогревателей тосола.

В основе работы электрического подогревателя тосола лежит нагревающейся ТЭН, нагрев которого происходит либо от АКБ, либо от сети в 220В. Он то и нагревает тосол.

Далее более подробно остановимся на электрических подогревателях, так как они сейчас пользуются большой популярностью среди автовладельцев.

Устройство электрического подогревателя тосола

Как уже отмечалось выше, электрические подогреватели тосола могут работать от АКБ и от сети в 220В. Соответственно их устройство может быть разным, но основная концепция их конструкции одинаковая.

  1. Корпус;
  2. Трубчатые электронагреватели;
  3. Разъемы подключения к сети 12, 24 или 220В.

В устройствах, работающих от сети в 220В, может быть вмонтированы системы подзарядки АКБ, отопления салона и другие навороты.

Нагреваясь, тосол начинает циркулировать по большому кругу системы охлаждения до тех пор, пока не нагреется до нужной температуры, после чего подогреватель отключается.

  1. Доступная цена;
  2. Не сложная установка и подключение к бортовой сети автомобиля;
  3. Не разряжает АКБ;
  4. Наличие дополнительных возможностей, как подзарядка АКБ, продувательное отопление салона и другие возможности.
  1. Обязательное наличие в гараже розетки на 220В;
  2. Мало подходит для любителей путешествовать, водителей занимающиеся грузоперевозками на большие расстояния.

ВАЖНЫЙ МОМЕНТ : Данные устройства имеют различную мощность от 0,5 до 2 и более кВт, в зависимости от объема двигателя автомобиля, на который оно будет установлено.

12 и 24В устройства.

Преимущества таких подогревателей тосола:

  1. Большая мобильность и отсутствие привязки к местам с сетью в 220В;
  2. В некоторых моделей устройств предусмотрено наличие термосного принципа работы, когда охлаждающая жидкость может сохранять нужную температуру несколько дней;
  3. Большая функциональность.
  1. Большая цена;
  2. Более сложное подключение к сети авто;
  3. Разряжает АКБ;
  4. Необходимость в установки на легковой автомобиль более мощной аккумуляторной батареи (45 А/ч заменить на 55А/ч или 55 А/ч на 65 А/ч.

Штатный нагреватель двигателя KIA.

На автомобилях Лада.

Время нагревания тосола

Как правило, время работа подогревателя тосола не превышает 20 минут, среднее время работы от 5 до 15 минут. Тут многое зависит от внешней температуры и типа установленного устройства.

Подогреватели, работающие на бензине за это время возьмут не более 0,5 литра топлива, а на электричестве не более 0,4 кВт.

Функциональность

Современные подогреватели тосола могут управляться с большого расстоянии с помощью GSM-управления через автоэлектронику автомобиля. Особенно это свойственно устройствам, работающим от сети 12 и 24В.

Также для этих целей можно использовать смартфоны и другие аналогичные девайсы. С помощью задания нужных параметров минитаймеру можно регулировать период работы подогревательного устройства.

Производители

Конкретно выделить какого-то либо производителя подогревателей тосола сложно. Но как было замечено, на зарубежных популярных марках, как легковых, так и большегрузных автомобилей устанавливаются устройства следующих систем:

  1. Eberspache;
  2. HOTSTART (США) – серии TPS, СВ, СL, SL, СТМ HOTflow;
  3. Webasto.

Как Вы заметили, в данной статье рассмотрены модели подогревателей тосола от американской компании HOTSTART.

Установка

Устанавливается устройство в отсеке двигателя. В современных автомобилях для этого может быть уже подготовлено штатное место. В старых авто такое место придется искать самому.

В зависимости от приобретенной модели подогревателя тосола и марки автомобиля установка может быть произведена:

  1. В виде отдельного устройства;
  2. С монтированием в блок двигателя.

В виде отдельного устройства.

Устанавливается в самой нижней точке системы охлаждения. Прибор врезается на одном из участков шланга в кольцо малого круга.

С самой нижней точке и начинается прогрев всей жидкости, ну и конечно двигателя.

С монтированием в блок двигателя.

Из названия понятно, что прибор непосредственно монтируется в блок двигателя.

— лучший КПД работы устройства;

Подключение устройства

Каждая модель подогревателя тосола хотя и подключается по-разному, все же в этих подключениях есть много общего.

Чем сложнее устройства, тем сложнее их подключать. Особенно много нюансов при подключении девайсов, работающих от бортовой сети 12 или 24В.

Подключение TPS 102GT10-013 /220В.

Не забудьте, что в комплекте с устройствами идет подробная инструкция по установке, которой нужно обязательно воспользоваться.

Если Вы видите, что данные работы Вам не под силу, обратитесь к специалисту или приобретайте более простой прибор, к примеру, работающий от сети в 220В.

Подключение CTM 102A3-E00 с помпой.

Перед установкой нужно обязательно слить старую ОЖ, промыть систему охлаждения и подготовить свежую охлаждающую жидкость.

  1. Старайтесь устанавливать прибор в самой нижней точке системы охлаждения;
  2. Не допускайте перегибов шлангов;
  3. Надежно закрепляйте шланги на устройстве;
  4. После установке, обязательно проверьте надежность работы подогревателя тосола не выезжая из гаража.

Подключение тэна в блок.

Проверка работы устройства

Опять же все зависит от того, какой тип устройства установлен на автомобиль. В инструкции данный момент должен быть указан.

Но бывает, что, либо инструкция на иностранном языке, либо вопрос проверки работы подогревателя тосола упущен.

В любом случае, после установки прибора и заливки свежей ОЖ, необходимо завести двигатель и дать ему поработать на холостых оборотах без включенного подогревателя минут 5 – 10.

Это нужно для того, чтобы исключить наличие в системе охлаждения воздушных пробок.

Для электрических подогревателей включите прибор и потрогайте его корпус, он должен быть теплым.

Для подогревателей, работающих на топливе, должен быть слышен характерный шум.

Так же на забудьте следить за показаниями температуры ОЖ на панели приборов.

Цена вопроса

Безусловно, подогреватель тосола удобная вещь. Наличие такого устройства очень сильно облегчает жизнь не только водителю, но и автомобилю. Ведь для многих водителей автомобиль, это живое существо, которое тоже должно пользоваться благами цивилизации.

Стоимость таких устройств, в зависимости от типа, может варьировать от 100 до 800 долларов.

Самые дешевые, это подогреватели, встраиваемые в блок двигателя, а самые дорогие, подогреватели тосола с помпой.

Установка же на сервисе будет стоить от 50 до 70% цены устройства, вот и считайте.

Но в любом случае наличие такого устройства себя оправдывает, не смотря на приличные затраты для его приобретения. Также зимой не помешают дворники с подогревом, статью с одноименным названием мы рекомендуем вам прочитать.

Ссылка на основную публикацию
