Лампы ближнего света, противотуманные фары и дхо (ходовые огни) на lada largus: установка и тюнинг

Автоматическое включение света после того, как завелся автомобиль (простая переделка противотуманных фар в дневные ходовые огни)

Опыт автовладельцев (авторы: Эдуард76 и bademus)

Данный способ подходит только тем у кого на Largus имеются противотуманные фары. У кого их нет, то придётся думать, как подключить реле на автовключение Ближнего Света (для этой цели лучше всего подойдёт реле 719.3777-02)

Итак, вчера установил на свой Ларгус реле, включающую ПТФ через 5 секунд после того, как завёлся автомобиль. Гаснут сразу после выключения зажигания.

Для этого заказал реле 719.3777-01 и к нему переходник мини-реле (так и называется – переходник для 719.3777-01). Изготавливает ЗАО “Энергомаш”.

1. Содержимое посылки

2. Вынимаю штатное реле ПТФ и убираю до лучших времён

3. Вынимаю реле бензонасоса.

4. Взял из коробки, идущий в комплекте, красный проводок с предохранителем. Удалил предохранитель, кончик провода зачистил и немного загнул.

4. Вставляю в отверстие контакта №1 реле бензонасоса зачищенный провод с клеммой на конце. Можно и подпаять, но я не стал, да и напряжение с красного управляющего провода на реле автосвета мизерная – 0.5 микроАмпер.

. возвращаю реле на своё место.

5. Далее подключил реле автосвета в переходник мини-реле, и установил это всё на место штатного реле ПТФ и соединил штекерами красные провода. Всё. Выглядит так.

Ранее пробовал подключить это реле через штатные предохранители, и через реле вентилятора отопителя. Но, нанные попытки не увенчались успехом.

Советую не экспементировать, если не разбираетесь в электрике как и я, т.к. делал всё методом тыка!

Через 5-7 секунд после заводки двигателя, зажигаются ПТФ, как и их сигнализатор на приборной панели. Выключаются ПТФ (ДХО) после включения габаритов и перещёлкивания переключателя, сначала на вкл. ПТФ, затем на выкл., и гаснет свет ДХО.

Вместо ксенона, прекрасно подойдут хорошие диодные лампы ПТФ, в качестве ДХО. В крайнем случае, можно оставить и штатные лампы, тем-более ПДД допускают ездить с включенными противотуманками в дневное время, вместо ДХО! Включение Габаритных Огней днём не обязательно!

Вопрос: ПТФ загораются, когда на управляющем красном проводе появляется “+”, а при включении габаритов ПТФ гасить надо руками, принудительно?

Ответ: Принудительно следует гасить ПТФ, лишь в том случае, если требуется включить Ближний Свет (в тёмное время суток) – включаем габариты, затем включаем переключателем ПТФ и сразу же выключаем, ПТФ гаснет.
В остальном: – запуск ДВС – 5 сек – заж. ПТФ – глушим ДВС – сразу гаснут.

Вопрос: А если нужно включить ближний свет совместно с ПТФ ?

Ответ: Без проблем! Кроме автоматического включения ПТФ всё остальное работает в штатном режиме.

Отзыв: Спасибо за работу. Заказал такой же комплект, они там что то модернизировали, пришло с другим переходником. На выходе только 4 провода (самой колодки для вставки в гнездо нет). Вобщем в итоге всё просто – на обоих реле есть обозначение контактов: 1235 и в скобках 1(86) 2(85) 3(30) 5(87) на штатной и на купленой 86.85.30.87. Всё! Ошибиться невозможно. Припаиваем свои папы и суем по номерам.

Отзыв: Сегодня получил реле и переходник (с четыремя раздельными проводками) и всё сделал за 10 минут, всё чётко работает. Но по хорошему, конечно надо будет проводки паять к мини колодке, куплю какую-нибудь дешёвую мини-реле, раскурочу и припаяю как надо, а то по раздельности как то не надёжно. Дело это нужное, а переходник конечно можно сделать самому. Но на реле которое мне пришло есть застёжка, которая хорошо входит в паз рядом с запасными предохранителями, только надо одну минуту поработать напильником (кто будет ставить-поймёт) и тогда ничего не будет болтаться и дополнительно ничем не надо крепить. Всем удачи.

Lada Largus ☃️ Luxe ВАЗ-21129 › Logbook › Доработка света. Часть 1. Просто ДХО 2.0

Планирую перейти на галогеновые лампы повышенной яркости, типа найтбекера. Чтобы не менять их каждую неделю установил модуль “дальний в пол накала” от ларгус шопа. Там он называется “Просто ДХО 2.0”.

Установка модуля действительно простая, буквально 10 минут.
Стоит такой модуль 1590 рублей + доставка 330 рублей.

Но есть одно но, если хочешь, чтобы фары не горели, когда машина греется на автозапуске, то купи еще доп модуль “инвертор отключения просто дхо от ручника” за 150 рублей.

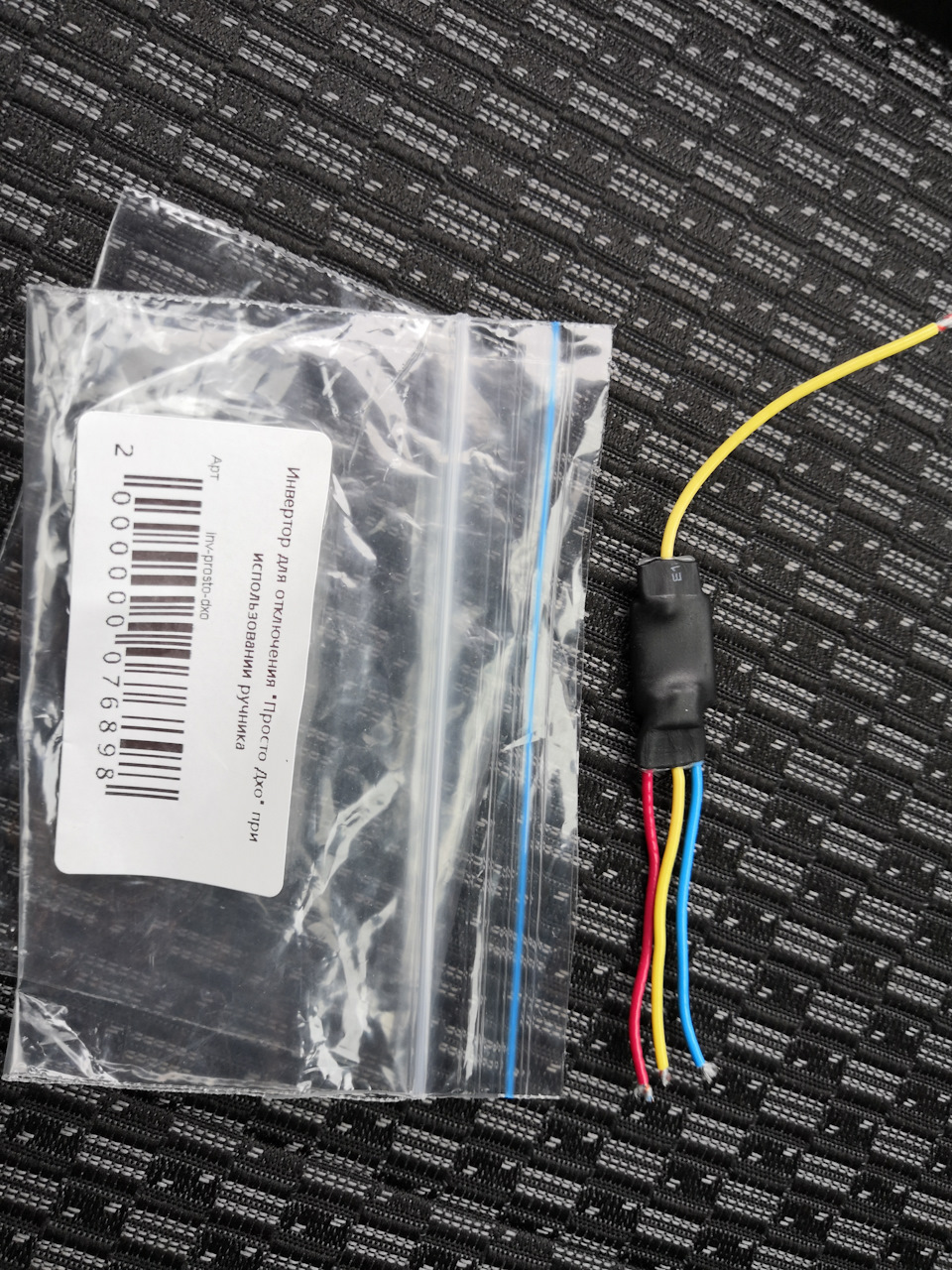

А вот этот доп модуль приходит уже вот в таком виде:

4 провода длиной по 5 см и без наконечников. Не наращивая провода подключить доп модуль невозможно.

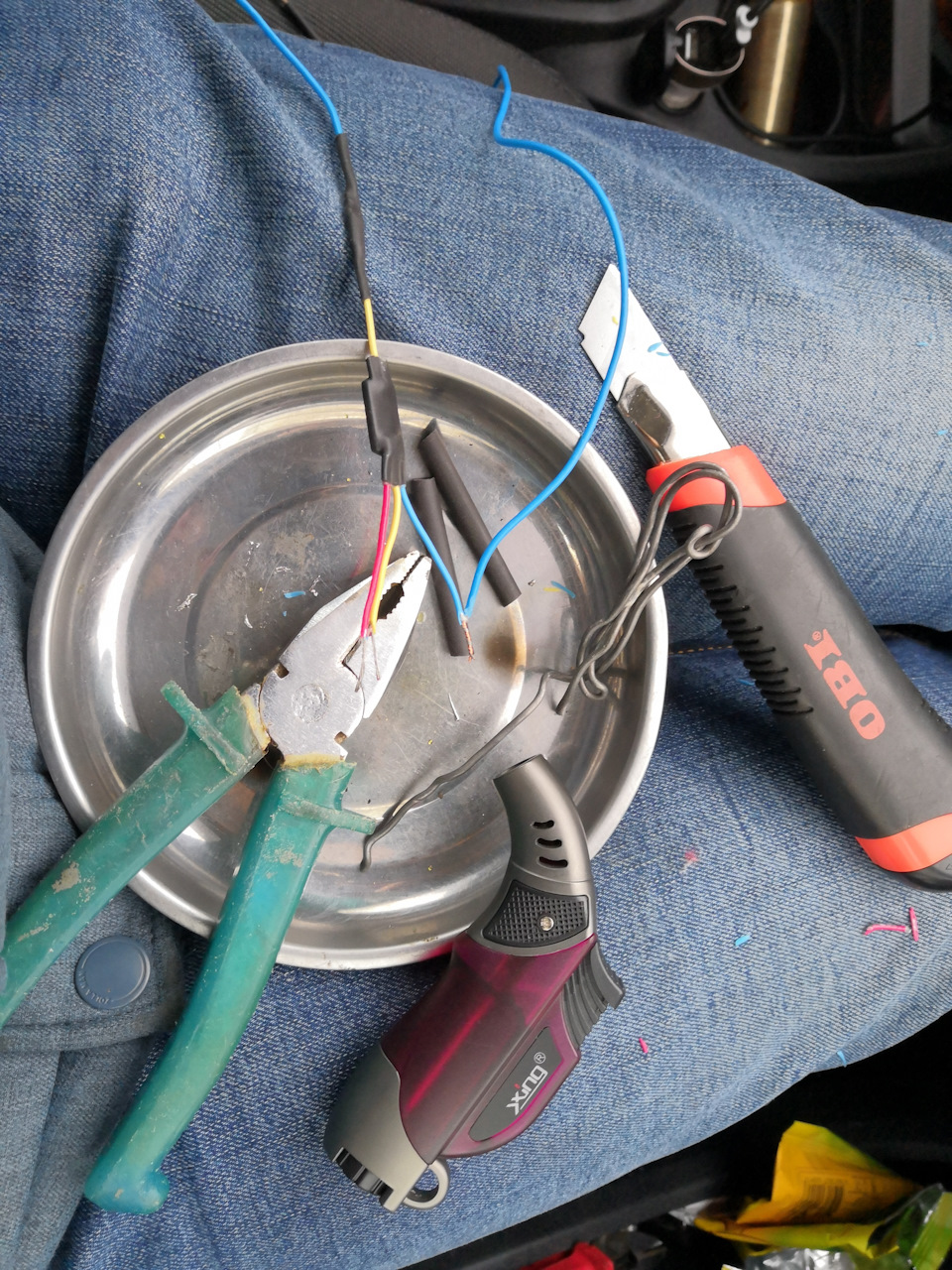

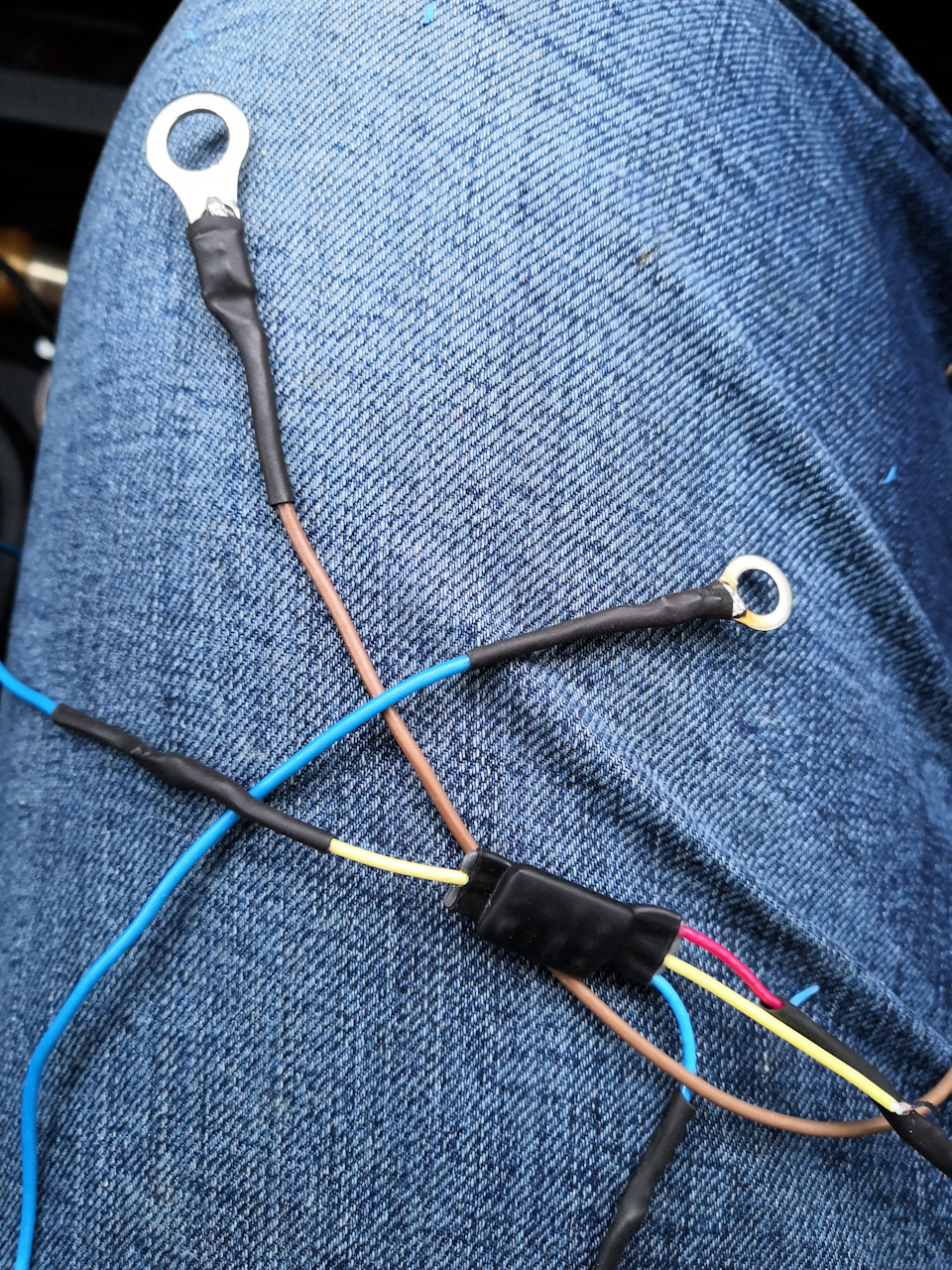

Нарастил провода, припоял наконечники:

Инструкции по подключению доп модуля как таковой нет, есть подобие инструкции, выдернутое из комментариев на сайте ларгус-шопа.

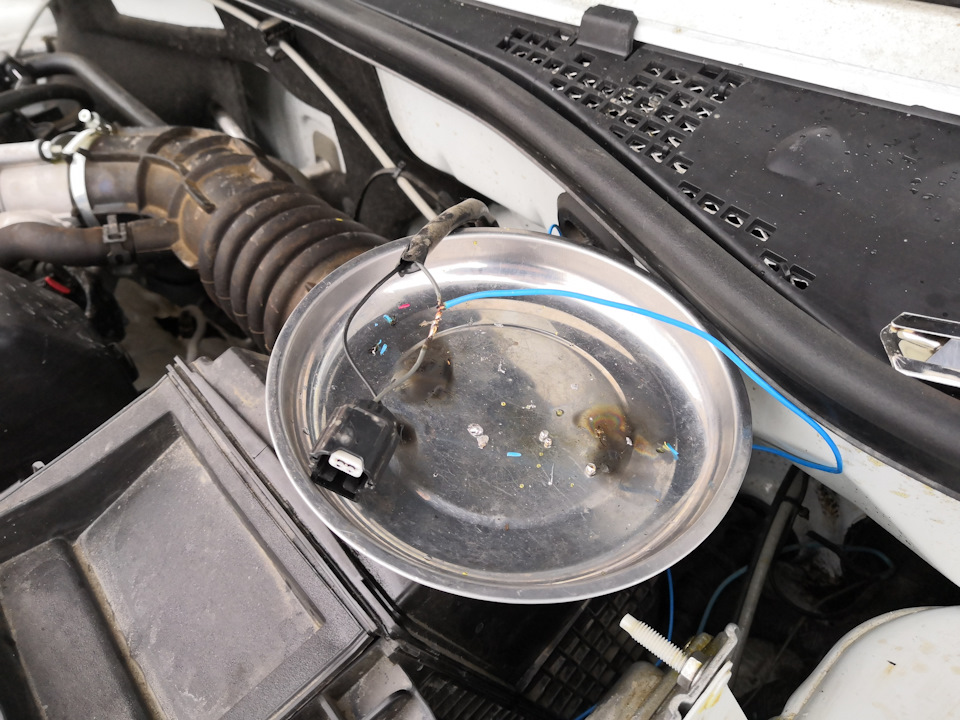

Согласно этому мутному комменту врезал управляющий провод к серому проводу, идущему к бочку тормозухи:

Заработало. Облагородил сопли под капотом черной гофрой.

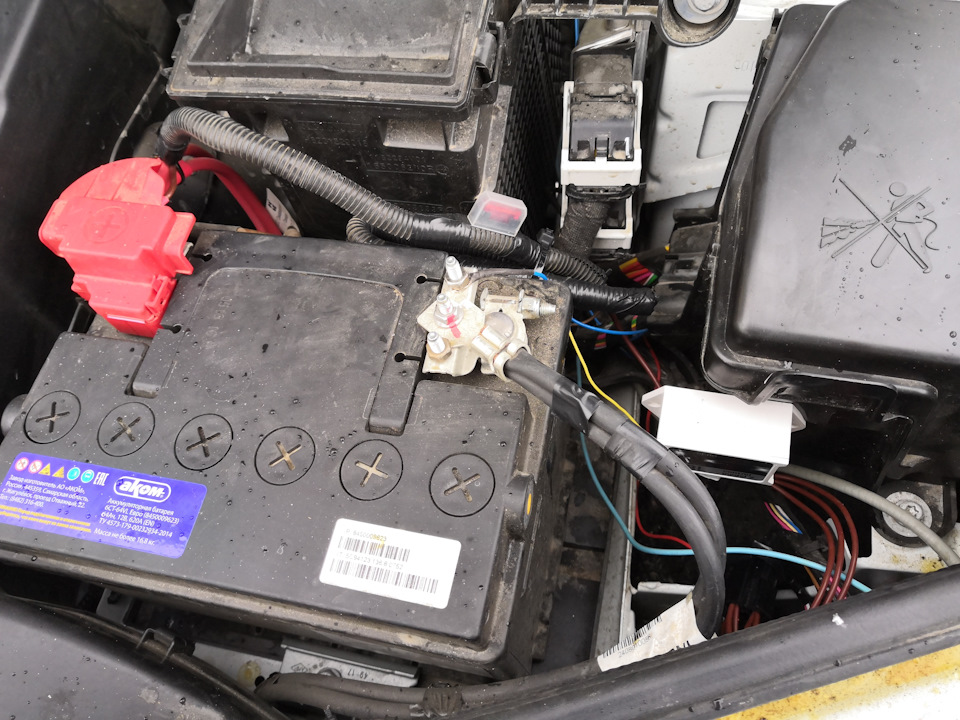

Общий вид такой:

При пуске двигателя и снятии ручного тормоза, дальний свет разгорается в течении 5 секунд. При остановке двигателя — гаснет через 3 секунды. При затяжке ручного тормоза — гаснет срузу.

Розжиг лампы можно посмотреть по ссылке ниже:

Когда дхо работает, на приборке в пол силы горит индикатор дальнего света:

Вывод: за свои деньги продукт не доработан.

Планирую дополнительно установить модуль плавного розжига на ближний свет. Можете что-то порекомендовать?

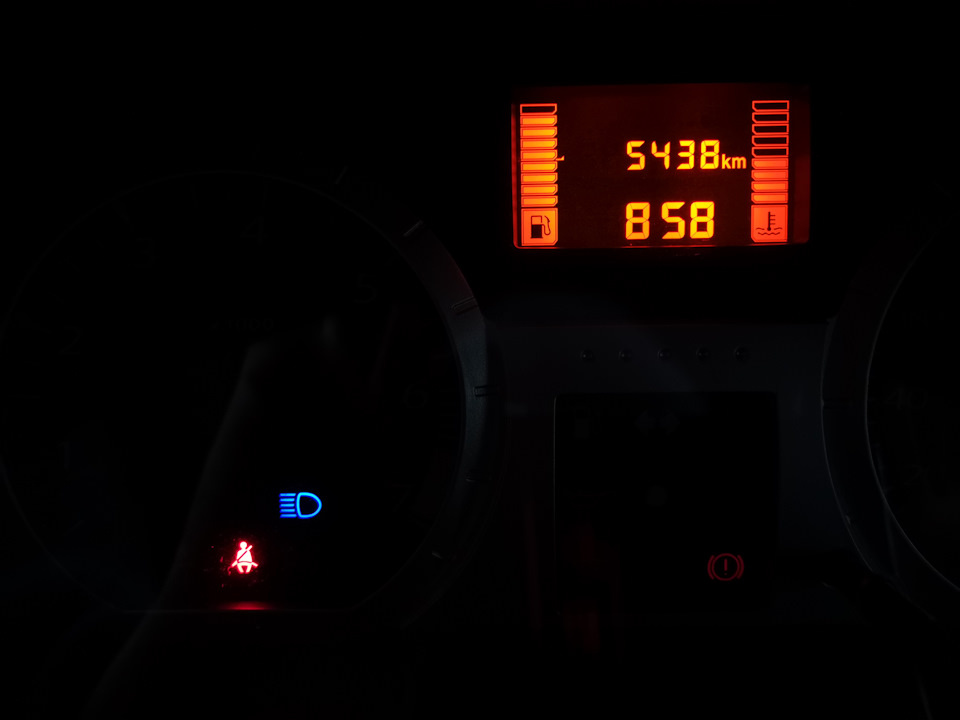

Заметил, что после установки “инвертора” на панели стал гореть в полнакала индикатор ручника:

Судя по всему имеет место какой-то коротыш в этом чудо-устройстве.
Зассал. Добавил в цепь инвертора предохранитель. Попытался исправить ситуацию добавлением диода, не помогло.
Плюнул и удалил инвертор, оставив только модуль ДХО.

Price tag: 2 120 ₽ Mileage: 5360 km

FakeHeader

Recommendations

Comments 15

Поставил реле на птф работают как ходовые огни. Вкл через 5 сек после запуска бензонасоса. Лампы еще заводские. Пробег 57 тыс. Затрат 300-400 руб.

Многие так делают. используют птф как дхо. Лично мне так не нравится. Фары мне кажутся более заметными в потоке чем птф.

Заметнее но плюс птф в том что днем в дождь головной свет чистый. Так как фапы холодные)))

Достаточно кинуть провод с приборки(идет на контр.лампу АКБ) на реле ПТФ.Затраты — 10 руб. за полметра провода.

тоже будет вкл с запозданием и можно будет включить штатно и включить?

Включается после того, как с генератора пойдет зарядка. Отключить ПТФ и потом включить можно штатным выключателем.

4 года у отца такие стоят
www.elzam.ru/publ/avtoehl…nego_sveta_kupit/7-1-0-21
Ничего докупать не нужно ,3 варианта подключения, сразу загораются, либо от ручника, либо от датчика скорости.

я себе поставил дхо-лайт. стоил 1000 руб и 100 руб доставка. и есть возможность подключения к ручнику. Этот модуль мне не понравился, дорогой и недоработанный. себе подключал к птф.

Вся фишка работы лампы Н4 на ларгусе такова .Или нить Бс или нить ДС .А вот когда нужно моргнуть ДС, то к БС добавляется нить ДС (так работает переключатель штатный в Ларике !)
Можно конечно и тут сделать плавное гашение ДС при переключении, но очень будет громозкой схема (я в своё время над этим думал, но решил даже на своём авто от данной затеи отказаться )да и процек простенький тут тоже уже не катит .Ваять на более мощном кристале, -ну короче сделать можно всё, но на выходе получится мега контроллер управления головным светом .А зная хотелки наших людей, там сразу появится потом идей в плане, а вот это еще давай довавим, и и вот то, -ваще будет гипер устройство стоимостью уже с пол авто 😉

Не плавное включение ближнего в момент переключения с дальнего для лампы Н4 не критично. Для фар с раздельными лампами света исполняют плавное погашение дальнего в момент плавного включения ближнего, (штатная функция на некоторых грузовых авто)

В моём Бж почитай .Сам делаю ввиде реле .Но хочу сразу предупредить .Будет немного не комфортно переключаться с ближнего на дальний и потом обратно на ближний .Дело в том, что когда будешь переключаться с ДС на БС, то на скорости (это очень заметно !)пока будут разгораться нити БС в лампах, некоторое время будешь ехать в потемках .Поэтому чтобы это недоразумение как-то свети к минимому, езжу с включенными ПТФ еще до кучи .Пытался играться программно с временем, но совсем малое время розжига не выставить, иначе пропадает весь смысл плавно включать нити ламп .На данный момент для Ламп Н4 время розжига, полный цикл, в моём реле составляет 1,5 секунды . Можно конечно усложнить реле, сделать контроль раььоты ДС, но тогда в момент переключения, придется убирать плавное включение, что уже не айс будет .Да и большой токовый бросок в момент таких переключений требует слишком дорогих силовых ключей, что тоже делает устройство не рентабильным в плане цены !
Подключение ,4 провода около разъёма левого подрулевого переключателя .(там есть фото у меня как оно установлено в моём БЖ).Езжу с лампами Филипс +100%.Днём их не включаю, так как в качестве ДХО у меня ГО+ПТФ (последнии также включаются плавно, полный цикл 3,5сек. исполение ввиде штатного реле, которое установлено взамен штатного в МБ мотороного отсека )

На заказ сможешь сделать модуль плавного розжига ближнего света? Фактическая мощность ламп около 160 ватт.

Все это есть в одном устройстве без разделения на блоки, функциональнее и в двое дешевле: microchip46.wixsite.com/d…er-dho-dalnij-v-polnakala.
Модуль плавного розжига здесь же:microchip46.wixsite.com/d…opiya-kontroller-dho-lite

Ваш модуль поавного ррзжига расчитан на мощность до 60 ватт, т.е. подходит только для ДХО. А меня интересует плавный розжиг именно ближнего света, т.е. модуль должен держать мощность от 120 ватт.

По заказу вам контроллер и на 120Вт. сделают,
Можете спросить здесь.

Меняем и тюнингуем ДХО, ПТФ и лампы ближнего света на Ларгусе

Предназначение дневных ходовых огней заключается в обозначении транспортного средства на дороге. Их использование является обязательным, а при отсутствии ДХО водителю может грозить штраф. Именно поэтому данный тип оптики всегда должен быть работоспособным. Как правильно выбрать ДХО на Ларгус и как их установить — об этом мы расскажем ниже.

Что следует знать об оптике авто?

Оптическая система автомобилей Лада Ларгус представляет собой совокупность передних левых и правых, а также задних фонарей. К головному освещению относятся габаритные огни, ближний и дальний свет, ДХО, а также противотуманки.

Параметры выбора

Для начала предлагаем узнать, как правильно выбрать лампы в противотуманные фары, ходовые огни и в фонари ближнего света на Ладе Ларгус.

Какие параметры следует учитывать:

в первую очередь помните о том, что установка и использование ксенона в фонарях, предназначенных для галогенной оптики, не допускается;
если вы решили поставить дополнительные передние или задние фары, то должны помнить, что их установка осуществляется в соответствии с ГОСТом и правилами дорожного движения;
лучше выбирать лампочки от известных производителей, а если вы останавливаете свой выбор на китайских либо корейских изделиях, то при приобретении обязательно требуйте сертификат соответствия;
если вы покупаете дневные ходовые фары или противотуманки, то убедитесь в том, что они имеют прочную конструкцию — помните о том, что использование пластика вместо стекла в фонаре приведет к его быстрому повреждению;
в том случае, если вы никогда ранее не занимались установкой и заменой оптики, при этом сомневаетесь в своих силах, то лучше обратитесь за помощью к специалистам.

Демонтаж и замена фар своими руками

Теперь предлагаем более подробно ознакомиться с процедурой снятия и замены источников освещения своими руками. Особенно это актуально, если вы решили произвести тюнинг оптики.

Процедура установки дневных ходовых огней выглядит следующим образом:

Если в вашем авто не установлены ДХО, то в первую очередь нужно разобраться с бампером. В нем должны быть посадочные места для установки, вернее, в их месте вмонтированы заглушки. Эти заглушки следует демонтировать, но для большего удобства лучше будет снять сам бампер. Когда бампер будет снят, вырежьте заглушки при помощи ножовки или ножа. Действуйте аккуратно, чтобы не повредить бампер.
Когда заглушки будут демонтированы, посадочные места следует промыть и зачистить, а также обезжирить. После того, как место будет готово к установке, необходимо произвести монтаж ДХО. В зависимости от типа крепления, фиксация оптики осуществляется с помощью саморезов либо специальных фиксаторов. Надежно закрепите фары в посадочном месте, место монтажа также можно дополнительно обработать клеем либо герметиком.
Далее, производится установка блока розжига. Это устройство необходимо разместить в моторном отсеке. При установке учитывайте, что на блок розжига не должны влиять высокие температуры, а также влага, в противном случае он выйдет из строя. Надежно зафиксируйте блок, чтобы на него также не воздействовали вибрации во время движения. Работа в условиях вибраций может привести к некорректному функционированию оптики.
Далее, черный провод от дневных ходовых огней подключается к массе, то есть кузову авто. Можно найти уже имеющуюся массу и подключиться к ней. Болт, который будет фиксировать провод, нужно зачистить, как и посадочное место, ржавчины здесь быть не должно.
После этого подключается желтый провод. Его можно соединить параллельно с питанием ближнего освещения. Такое подключение нужно для того, чтобы обеспечить работу ДХО в половину мощности, когда водитель активирует ближний свет. В противном случае они будут светить так же ярко, что может привести к их более ускоренному выходу из строя.
Остается плюсовой кабель, его необходимо подключить к реле зажигания.
Выполнив эти действия, необходимо установить на место бампер и проверить работоспособность оптики (автор видео — канал Простое Мнение).

Ближнего света

Что касается замены оптики головного освещения, то данная процедура также не особо сложная, но для ее выполнения нужно будет также демонтировать бампер. Это необходимо потому, что под бампером расположены нижние болты фиксации оптики.

Сам процесс выглядит так:

Сначала следует отключить проводку от источников освещения фонарей. Для этого нужно произвести демонтаж чехла, после чего извлечь разъем с проводкой. Затем демонтируются патроны поворотных, а также габаритных огней. Если оптика оборудуется гидрокорректором, то также надо будет немного сдвинуть чехол по оболочке троса, отсоединить фиксатор, а затем провернуть и снять исполнительный элемент.
Далее, нужно открутить три болта, которые крепят фонарь, они расположены по периметру. Для их откручивания вам потребуется гаечный ключ на 10.
После выполнения эти действий фару можно снять. Сделайте ее ремонт, тюнинг или произведите замену, после чего установите фонарь на место. Процедура монтажа осуществляется в обратной последовательности. Не забудьте подключить все штекеры, проследите за тем, чтобы фонарь был надежно зафиксирован в посадочном месте.
На завершающем этапе обязательно сделайте регулировку света.

Фотогалерея «Замена фар»

Что касается замены противотуманных фонарей, то она осуществляется так:

Сначала необходимо демонтировать грязезащитный щиток, расположенный в переднем бампере, со стороны фонаря, который вы будете менять. После его демонтажа нужно отключить разъем с проводами от источника освещения ПТФ.
Далее, используя крестовую отвертку, нужно выкрутить три самореза, которые крепят фонарь к бамперу.
Сделав это, устройство можно извлечь. Процедура установки производится в обратном порядке. Когда монтаж будет завершен, нужно обязательно отрегулировать направление светового потока. Для этого, через специальное отверстие, расположенное в переднем бампере, вам нужно будет пролезть отверткой с плоским лезвием и нащупать регулировочный болт. Он вращается по часовой стрелке, если световой поток нужно поднять, или против нее — если опустить.

Видео «Как правильно отрегулировать оптику в Ларгусе?»

В ролике ниже приведена подробная инструкция по регулировке света фар в автомобиле Лада Ларгус (автор видео — Николай Тарутин).

Ходовые огни на Лада Ларгус своими руками

В достаточной мере обозначенный на дорожном полотне автомобиль Лада Ларгус является залогом безопасности, как для пешеходов, так и для других водителей. В большинстве стран с целью обозначения авто, движущегося по дороге, были регламентированы специальные световые приборы, именуемые дневные ходовые огни. Многих владельцев авто интересует вопрос, как самому установить ходовые огни.

Как быть владельцу практичной Лады Ларгус?

Эта модель Лада Ларгус позволяет обозначить себя посредством таких световых приборов:

ближнего света;
противотуманных световых устройств;
дневных ходовых огней (когда они конструктивно присутствуют в автомобиле).

Из вышеперечисленного списка средств именно ходовые огни являются наиболее рациональным решением. Это подтверждается тем, что включенные фары головного света, противотуманные и габаритные фонари намного быстрее растрачивают ресурс собственных ламп. Также включенное состояние указанных приборов освещения побуждает автомобиль потреблять больше топлива. Ходовые огни работают в автономном режиме по отношению к указанным осветительным устройствам. Далее мы расскажем как самому установить огни.

Варианты монтажа

Если модель Лада Ларгус в заводском исполнении не предусматривает присутствие обозначенных приборов освещения, то при их установке обычно действуют двумя методами:

обращаются за услугой СТО, где могут предложить весь комплекс работ, начиная приобретением и заканчивая непосредственным монтажом;
устанавливают ДХО своими руками.

В последнем варианте также присутствуют два пути решения:

установка приобретенного в торговой сети комплекта;
монтаж самостоятельно изготовленных ДХО.

Далее подробно рассмотрим ДХО своими руками. Для осуществления этого способа потребуется отсутствие в нормативных документах государственного уровня запрета на изменение такого рода заводской конструкции конкретного автомобиля, в нашем примере Лада Ларгус.
Когда данное авто уже оснащен таким световым оборудованием и после проверки его эффективности у владельца возникают замечания, то это обстоятельство естественно вызывает желание самостоятельно изготовить и установить аналогичные световые устройства, обладающие большей эффективностью.

Как выбрать оборудование?

Владелец модели Лада Ларгус ожидаемо стремится обеспечить своему автомобилю возможность выделяться в потоке даже в условиях солнечного дня. Для этой цели потребуются достаточно мощные ходовые огни, которые способны соответствовать таковым требованиям:

обеспечивать силу светового потока в пределах 400 — 800 Cd (данный показатель может быть достижим с помощью двух рассеивателей, обладающих размерами 100х20 мм;
потреблять ток с силой от 1 Ампера и выше;
иметь металлический корпус с эффективным охлаждением.

Для рассматриваемой здесь модели Лада Ларгус комплекты ходовых огней изготавливаются различными производителями. На выбор может оказать влияние величина стоимости изделий. Китайские аналоги более дешевые, однако своим качеством не способны удивить. Европейские ДХО куда надежнее, но их цена может «укусить». Самостоятельно изготовленные варианты тоже имеют право на существование, но не всегда являются лучшим выбором.

Как самому установить ДХО?

Если у владельца присутствует минимальный багаж знаний в сфере автомобильного электрооборудования и потребный инструмент, то решение проблемы в таком случае не займет более двух часов времени. Во избежание некачественного выполнения работы перед выбором изделий и началом монтажа рекомендуем детальным образом ознакомиться с основными требованиями. Ошибки, которые могут себя проявить при установке ДХО, способны вызвать существенные осложнения, как при дорожном движении, так и во время разбирательства о причинах ДТП (если произойдет).

Установленные ходовые огни должны быть наделены такими функциями:

возможностью включения и отключения при запуске и остановке мотора соответственно;
способностью к активации без привлечения дополнительных инструментальных средств;
автоматической деактивацией при включении головной оптики с оставлением возможности кратковременного включения для подачи сигнала на дороге;
соблюдением потребной геометрии после непосредственной установки:
расстояние между данными световыми источниками не должно превышать 600 мм;
такой же габарит до крайней точки кузова (по ширине) — не более 400 мм;
по высоте к полотну дороги минимальный параметр должен быть 250 мм, а его максимальное значение – 1500 мм.

Ознакомившись с данными регламентными требованиями можно смело браться за установку ДХО своими руками на машину Lada Largus.

Способы монтажа

Вариант №1. Он предусматривает установку самостоятельно изготовленной ходовой оптики.

Такие изделия можно подготовить, применяя следующий алгоритм действий:

приобретаем светодиодную ленту, выступающую в роли излучателя (применяем 4-ваттные диоды 5050 с напряжением 12 В или 14 В);
для расположения на заглушке нарезаем 2 полоски, длина которых 250 мм и 6 полос, имеющих меньшую величину длины
по 100 мм;
далее производим сверловку отверстий заглушек для вывода кабелей, соответствуя размеру самих полос;
к краям полос аккуратно припаиваем наконечники проводов (их следует закрепить, применив силикон и скобы для подстраховки);
указанные кабели выводим на тыльную сторону заглушек;
чтобы по максимуму сохранить целостность излучателей, применяем трубку из полихлорвинила (в ней располагаем сам световой источник);
после выполнения примитивных коммуникаций сборку получившейся схемы коммутируем с реле топливного насоса.

Такое решение позволяет заиметь возможность включения и деактивации ходовых огней в зависимости от того, запускается или глушится мотор.

На этом процесс изготовления и монтажа данного оборудования можно считать завершенным. Как видите, ДХО своими руками – это не так-то уж и сложно.

Вариант №2 – использование оригинальных ходовых огней, применяемых для Lada Largus.

В качестве таких вариантов выступают обычные светодиодные лампы, которые стали доступным продуктом для каждого владельца. Здесь также можно обойтись без помощи соответствующей мастерской, ведь процедура замены ламп достаточно примитивна. Проявляйте внимательность во время покупки, поскольку цветовой оттенок излучаемого света должен быть идентичен у обоих источников (обязательное требование).

Вариант №3 – монтаж комплекта, приобретенного у торгового субъекта.

На первый взгляд может показаться, что процедура наделена минимумом сложности. Действовать следует в соответствии с положениями инструкции. Перед началом манипуляций потребуется взвесить уровень своих знаний в сфере электрооборудования модели Lada Largus. Если уверенность в собственных возможностях отсутствует, то обращайтесь к специалистам сервисов.

Подведем итоги

Теперь вы знаете, как самому установить ходовые огни. Установив ДХО в Lada Largus, вы наделяете свой автомобиль неоспоримым преимуществом, поскольку полученное дополнительное освещение призвано работать в угоду не только вашей безопасности, но и остальных участников трафика. К какому из приведенных нами вариантов склониться, решать только владельцу.

Дневные ходовые огни для Лада Ларгус

Вовремя увидеть автомобиль, движущийся по дороге — одно из главных условий сохранения жизни пешеходов и автомобилистов. Многие страны мира включили в правила безопасности движения на дорогах световое обозначение движущегося транспортного средства как обязательное.

Дневные ходовые огни Лада Ларгус

Как решить этот вопрос владельцу автомобиля

«Лада Ларгус» позволяет это сделать, используя:

ближний свет фар;
противотуманные фары;
дневные ходовые огни (если они установлены на автомобиле).

Из этого перечня рекомендуем для постоянного использования именно последний вариант, как наиболее рациональный. Остальные примеры проигрывают этому решению. При их использовании дополнительно вступают в работу и не оправдано изнашиваются элементы подсветки приборной панели, габаритные огни. Находясь во включенном состоянии, они требуют дополнительного расхода топлива. Ходовые же огни, работая автономно от остальных осветительных приборов, будут экономить горючее. Да, уменьшение расхода небольшое, но это тоже ваши деньги.

Варианты установки

Итак, если Lada Largus на заводе не укомплектована этой световой системой, то для решения вопроса по ее установке можно пойти двумя путями:

Обратиться на станцию технического обслуживания, где вам предложат весь комплекс услуг — от приобретения до монтажа.
Установить их своими руками. В этом случае также возможны два варианта: монтаж купленного в магазине комплекта или сделанного самостоятельно. О самодельном варианте будет рассказано ниже. Для возможности его выполнения необходимо, чтобы государственные нормативные документы, действующие на территории вашего проживания, не содержали запрета на внесение таких изменений в автомобиль Lada Largus.

Если же «Лада Ларгус» оборудована этой системой в заводских условиях, то опробуйте ее в движении. Скорее всего, у вас возникнет желание заменить это осветительное оборудование на более эффективное.

Выбор оборудования

Автомобиль Lada Largus в светлое время суток, особенно в солнечный день, должен хорошо выделяться на дороге. Для этого необходимо дневное осветительное оборудование, соответствующее следующим требованиям:

сила излучаемого света — не менее 400 и не более 800 Cd;
площадь рассеивания — более 40 см квадратных. Это достигается двумя рассеивателями размером 10х2 см;
потребляемый ток — не менее 1 ампера;
огни в корпусе из металла с радиатором охлаждения.

«Лада Ларгус» может быть оборудована комплектами ходовых огней от разных производителей. Выбирайте по толщине вашего кошелька. Китай — дешевле, но хуже. Европа — дороже, но надежней. Качественные отечественные модели подобрать также весьма затруднительно. Самодельные — тоже вариант, но не всегда лучший.

Как поставить осветительные приборы собственными руками

При элементарных знаниях устройства системы электрооборудования Lada Largus и навыках владения слесарным инструментом вы решите этот вопрос не более, чем за час.

Но перед тем как покупать комплектующие для Lada Largus и приступать к монтажу, изучите основные требования, чтобы работа не пропала даром. Ошибки при ее выполнении своими руками могут привести к осложнениям как во время движения, так и при разбирательстве после возможного ДТП.

Смонтированные дневные ходовые огни «Лада Ларгус» должны обеспечивать:

автоматическое включение и отключение. При запуске мотора огни включаются, а когда мотор глушится, отключаются;
возможность выключения и включения этой функции без какого-либо дополнительного инструмента;
автоматическое погасание при включении основного света, кроме случаев кратковременного использования его для подачи светового сигнала другим участникам движения;
необходимую геометрию установки источников света: между ними — не менее 600 мм, от крайней точки борта кузова — не более 400 мм, от полотна дороги — минимум 250 мм, максимум — 1500 мм.

Теперь, когда вам известны основные требования к результатам работы, можете приступать.

Предлагаем несколько вариантов монтажа

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
сверлятся отверстия для проводов в заглушках под размер полосок;
припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать. Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте. Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

В заключение об установке ходовых огней

Автомобили Lada Largus, на которых выполнена установка дневных ходовых огней, имеют преимущество на дороге. Дополнительное освещение работает безопасность, вашу и окружающих. Какие ДХО выбрать и установить, решайте сами, но они в любом случае никогда не будут лишними.

Устанавливаем ДХО (дневные ходовые огни) на Лада Ларгус своими руками: видео и схема подключения

Дневные ходовые огни предназначены для того, чтобы улучшить видимость авто, на котором они установлены, в дневное время. На большинстве современных автомобилей такие огни устанавливаются на заводе. Также их можно установить и своими руками.

На видео ниже показана установка светодиодных ДХО на Лада Ларгус.

Выбор ДХО на Лада Ларгус

В том случае, когда Лада Ларгус на заводе не укомплектована ДХО, то их можно установить, используя два метода:

Обратиться на специализированную СТО.
Установить своими «мозолистыми» руками.

Лада Ларгус, которую оснастили ДХО

Свой выбор следует остановить на надежных моделях ДХО. Запчасти из Китая будут стоять дешевле, но европейские огни прослужат дольше. Тут выбирать надо в зависимости от своего кошелька. Специалисты отмечают, что качественные огни отечественного производства найти довольно сложно.

Заводской вариант по ГОСТу

Самый надёжный и самый дорогой! Оригинальный комплект у дилеров будет стоит не менее 5 000 рублей.

Он включает в себя:

Замена стандартных накладок на ПТФ с ДХО

Оригинальный блок управления ДХО

Схема подключения

Схема подключения ДХО на Ларгус

Обычные лампы из КИТАЯ

Вариант установки огней ДХО в заглушки противотуманных фар

Самый дешевый и ненадёжный вариант. Но, стоимость в 250 рублей весьма соблазнительная.

Установка таких ДХО максимальна проста — они просто, плюсовой провод бросается на зажигание (в реле), минусовой — на массу автомобиля.

Самый простой в установке вариант ДХО на Ларгус

Установка заводских дневных огней

Если есть хоть начальные навыки и знания системы электрооборудования авто, то произвести работу по установке ДХО можно своими силами. Работа при этом займет не более часа.

Если огни были куплены в магазине, то с их установкой не возникнет сложностей. В комплекте идет инструкция по их монтажу, а потому следует все действия производить согласно описанным там правилам. Если в этом возникнут какие-то трудности, то следует обратиться на СТО.

Алгоритм

Устанавливаем блок розжига ДХО под капотом.

Блок розжига аккуратно крепим под капотом

Для надёжности проверяем напряжение на колодке в реле при включении зажигания

Дневные огни собственного изготовления

Те, кто не хочет тратить средства на покупку заводских ДХО, могут их сделать самостоятельно, придерживаясь таких рекомендаций:

Надо приготовить провода, светодиодную ленту и заглушки для фар.
Ленту следует нарезать по требуемым размерам.
На заглушке сверлятся отверстия под полоски.
Припаиваются провода к полоскам.
Сами полоски крепятся на заглушки.
Производится подсоединение проводов в моторном отсеке.
Провода можно подключить к реле бензонасоса. В таком случае огни будут загораться автоматически при включении зажигания.

Общие требования к ДХО

Схема ДХО по Госту

К этим элементам предъявлены особые требования, которые должны соответствовать ГОСТу, а именно:

Огни должны автоматически включаться.
Должна быть возможность принудительного отключения огней.
ДХО должны выключаться автоматически при включении света в авто.
Излучатели должны иметь площадь не более 40 сантиметров.
Мощность света не должна быть больше 800кд.
Свет должен быть белым.
Фар должно быть не более 2-х.

Внесение изменений в конструкцию автомобиля

При самостоятельной установке ходовых огней также следует помнить, что их монтаж будет рассматриваться как внесение изменений в конструкцию авто. Если на машине нет ДХО, то в дневное время суток можно включать ближний свет или противотуманки.

Но рекомендуется использовать именно дневные огни, так как этот вариант наиболее рациональный. Если включать свет или противотуманки, то это приведет к износу различных элементов авто, например, габаритных огней или подсветки панели приборов. ДХО во включенном состоянии не требуют дополнительного расхода топлива. Они могут работать автономно и экономить бензин.

Заключение

Тот автомобиль, который оборудован дневными ходовыми огнями, имеет преимущество на дороге. Огни могут обеспечить дополнительную безопасность при передвижении. Поэтому каждому водителю надо решать самостоятельно, устанавливать такие огни на свое авто или нет.
