Обзор штатных магнитол для ford focus 1, 2, 3, инструкция по установке устройства

Ford Focus Hatchback 3 Red Candy › Бортжурнал › Установка автомагнитолы Redpower Carpad 3 для Ford Focus 3 (звук часть 1)

Обзор автомагнитолы Redpower Carpad 3 для Ford Focus 3

Этот обзор написан после 3 месяцев активного пользования вместо штатного головного устройства. RеdPower 180 серии на Ford Focus 3 2013 года комплектации Trend Sport. Когда я его приобретал это был только тестовый образец, поэтому мелкие глюки и недоработки, которые вызваны именно тестовым образцом я не учитываю.

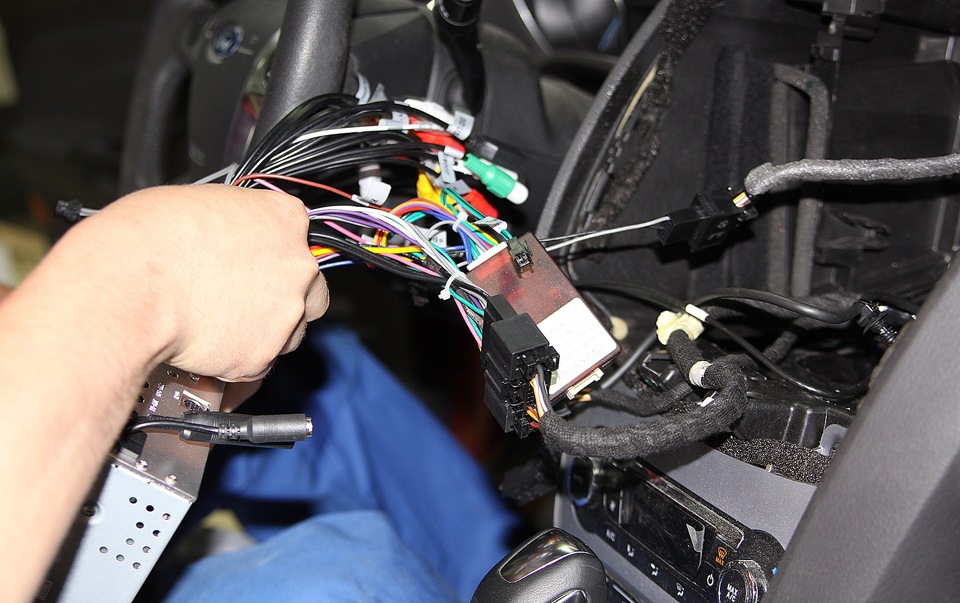

Для установки на мою машину в комплекте присутствовала переходная рамка, крепление и всё встало на свои штатные места (даже запас по месту остался под будущую доработку звука).

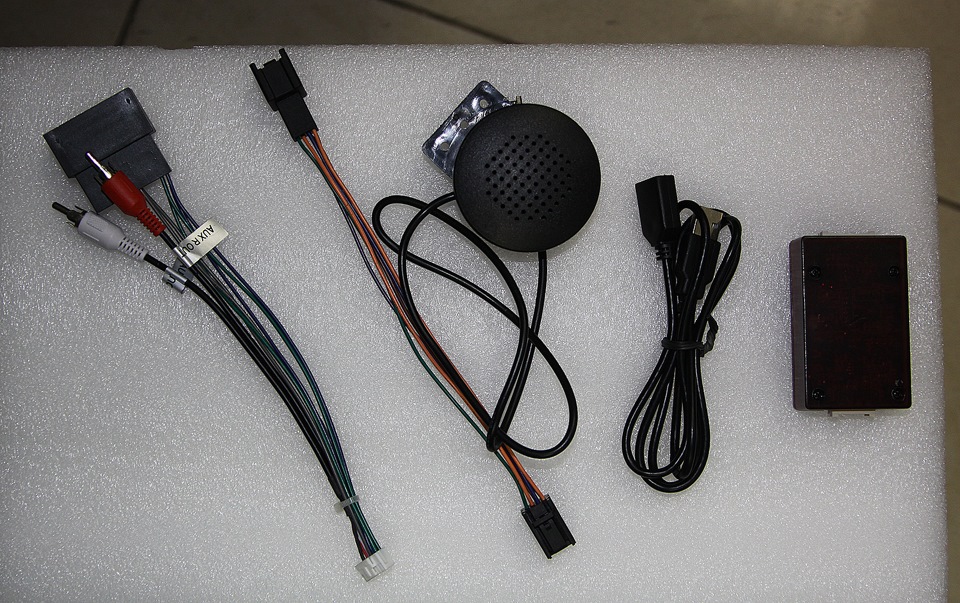

В комплектацию автомагнитолы входило:
все порты с переходниками
• кабель Iphone (4 модели);
• антенна GPS (достаточно длинная);
• провод для вывода второго USB.

В комлектации не поставляется переходник на штатный usb (любой установщик скрутит за 10 минут провода) и внешний микрофон.

Для того, чтобы можно было управлять назначением кнопок на руле, пришлось провод K1 подключить к резистивному проводу в авто, в противном случае заменить управление кнопок на свое не получится и оно будет штатным. (делать это при системе SYNC нельзя, работать SYNC не будет):

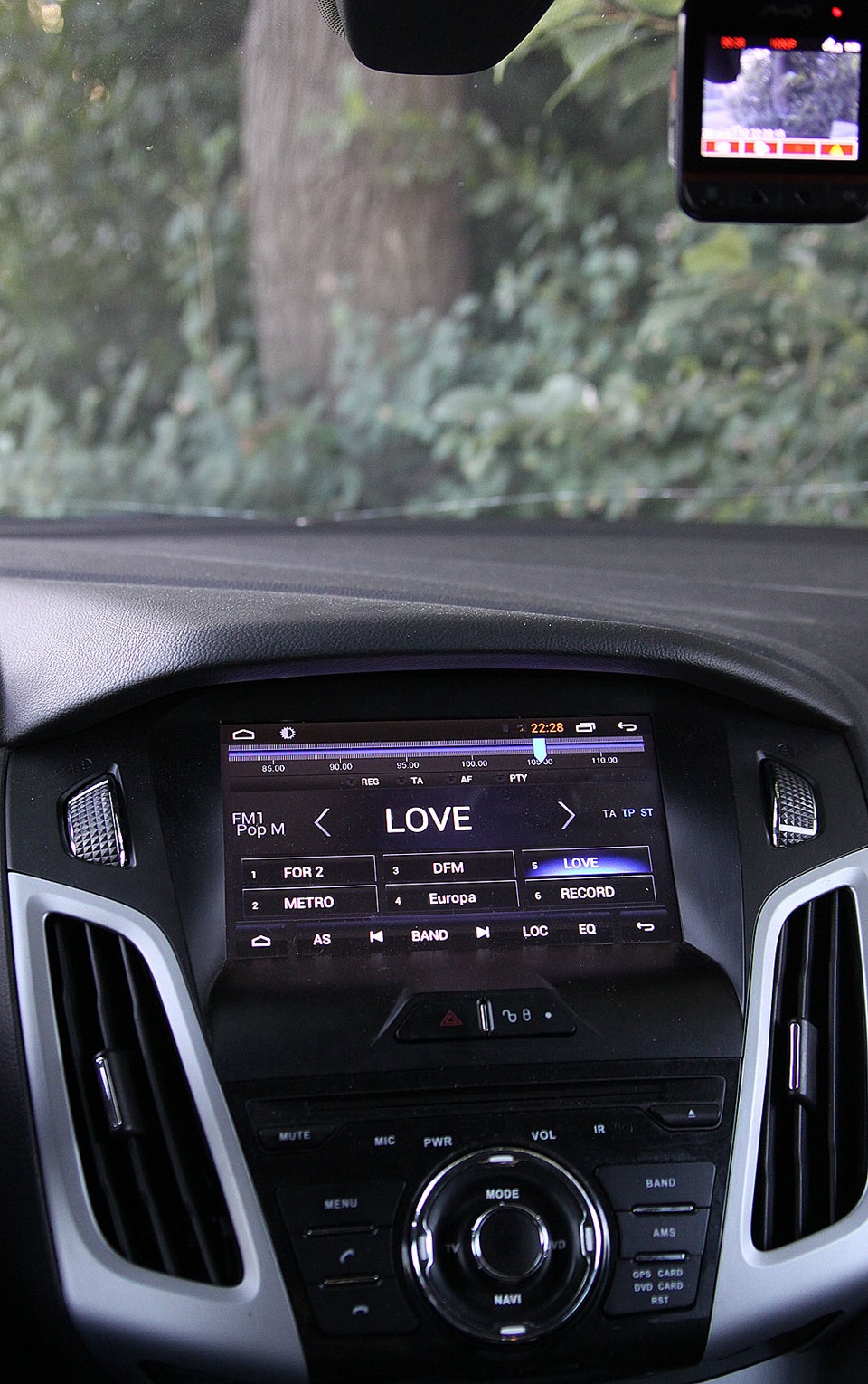

Общий вид в автомобиле:

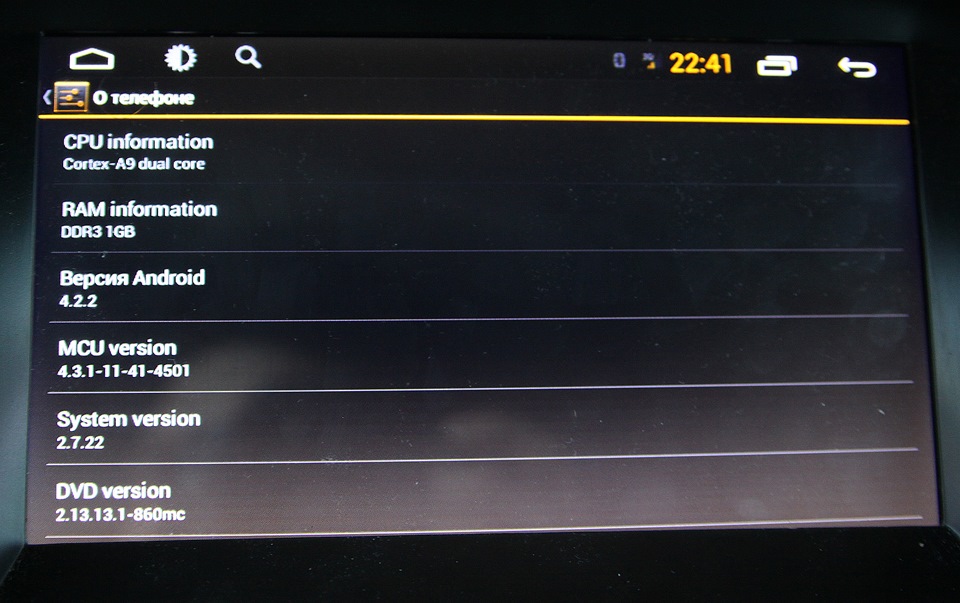

Возможности устройства

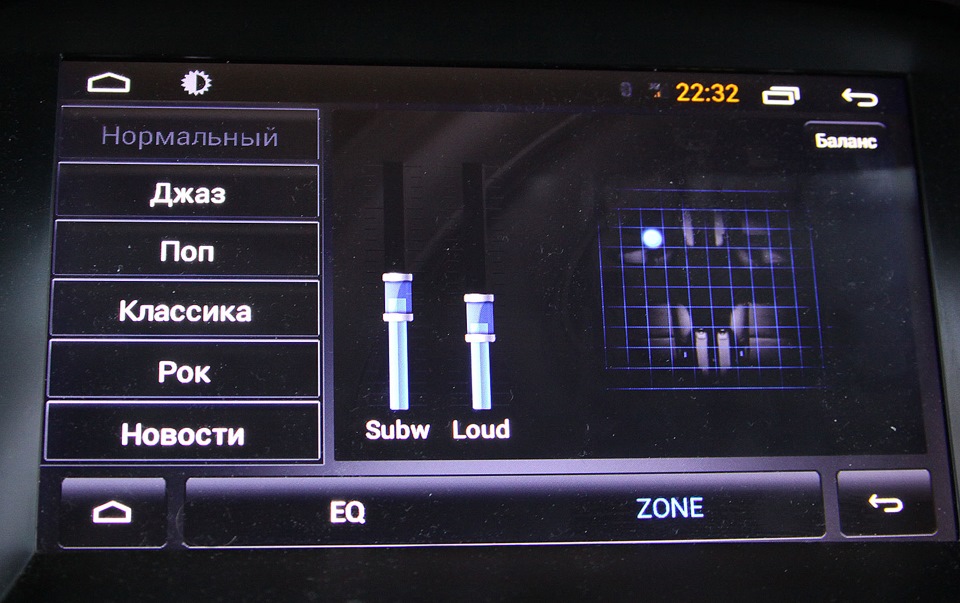

Допускается назначать плавный приоритет по зонам, чтобы было комфортно всем, но упор на одну из сторон или конкретного человека:

Работу навигации нельзя назвать отличной, время на поиск спутников, нет холодного старта (без GSM сигнала), но тем не менее за пару минут спутники появляются и можно смело ехать в неизвестные места:

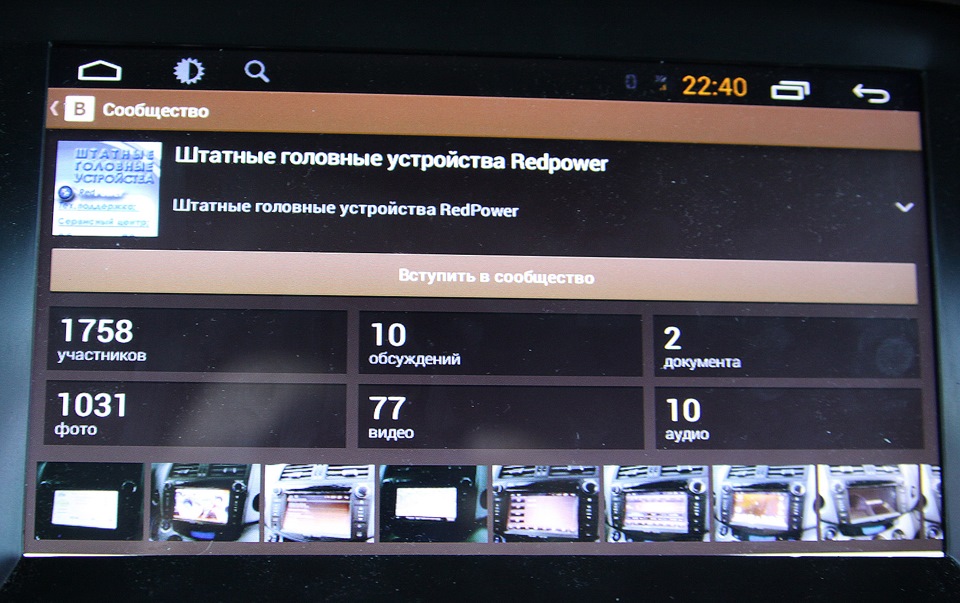

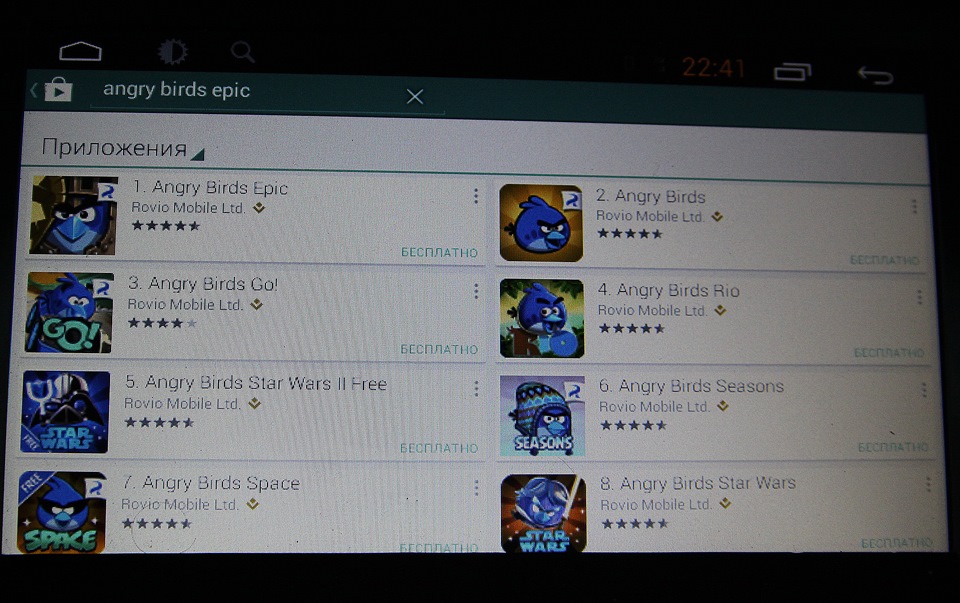

Пользование интернетом ничем не отличается от типовых планшетов или больших смартфонов:

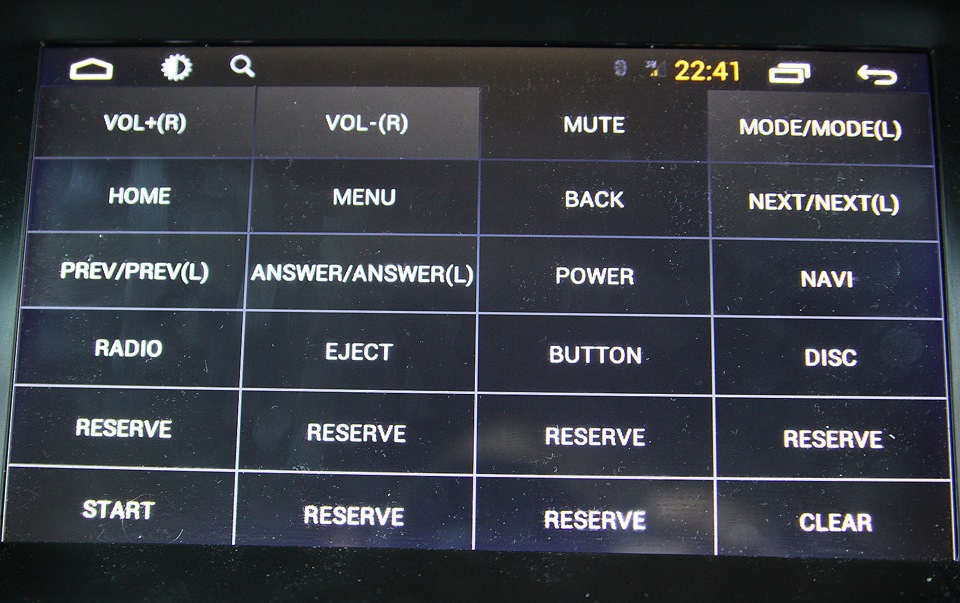

Установление своих значений для кнопок руля. Не стал заморачиваться с ответов для громкой связи, т.к. такие кнопки уже присутствует на лицевой панели устройства и дублировать считаю бесполезным:

Устройство через моторный отсек отлично принимало сигнал по синему другу и выводило его на экран, на скрине показал общий вид программы, т.к. производить фото на скорости неудобно:

И плеер видео, который на ура принял формат записи моего регистратора и показал мне как я ехал:

Не нужно лезть за ноутбуком или бежать домой, а можно посмотреть повтор прямо в салоне.

Заключение:
За 3 месяца пользования я не увидел тормозов или заиканий, как это бывает на слабых смартфонах, при этом очисткой памяти совершенно не пользовался.
В слип устройство входит и при включении зажигания, радио появляется сразу, а за ним и сама ОС.
Очень понравилось функция оптимизации громкости звука в зависимости от скорости, не требуется каждый раз подкручивать плюс или минус.
Устройство позволяет сделать большой комбайн в машине, всё зависит от требований и поставленных задач.
Из минусов, встроенный микрофон вообще не может распознать речь, нужно подключать внешний.

p.s. Конечно качества на экране не такое как на фото, т.к. весь процесс съемки производился с фотоаппарата, а не экрана, но уверяю, экран достойный и на солнце почти не бликует (+ защитный козырёк у фокусов неплохо его защищает от света).

Немного позже выложу обзор замены штатного звука.
Как и обещал выкладываю продолжение: Замена штатных колонок и установка hi-fi (звук часть 2-А).

Автомагнитола на Форд Фокус: все, что следует знать

Если автовладелец является ценителем качественного звучания, рано или поздно ему придется поменять штатное головное устройство на более функциональное. В частности, в этой статье мы поговорим об автомобилях Форд. Как меняется штатная магнитола машины Форд Фокус 2, какие устройства совместимы с этой моделью? Об этом читайте далее.

Заводские магнитолы

Головные устройства для Форд Фокус 2 и 1 — магнитолы, которые в целом обеспечивают нормальное звучание. Если автовладелец вдруг решит заменить аудиосистему, то вариантов у него будет не так много. Можно поставить устройство Форд 6000 или Сони. Если бюджет для покупки у вас ограничен, всегда можно приобрести 1 din устройство, но для этого потребуется установить к центральную консоль специальную переходную рамку. В конечном итоге торпедо машины может потерять эстетический внешний вид.

Устройства, совместимые с Форд Фокус

Если вам необходима магнитола Форд Фокус 2 или 1, то на рынке можно встретить множество различных аудиосистем, которые совместимы с этой моделью авто. Но для их приобретения понадобится больше финансовых средств.

Тем не менее, автомагнитолы, совмещенные с Фокус 1 или 2 рестайлинг, имеют очевидные достоинства:

большой функционал девайсов, характерный далеко не для всех аудиосистем;
современные сенсорные дисплеи;
наличие встроенного навигационного функционала (автор видео — Студия Автозвука Кобра).

Руководство по установке

Как магнитола Форд Фокус 3, 2 или 1 ставится на автомобиль? Для правильного монтажа магнитолы для Форд Фокус 1, 2 или 3 вам потребуется только отвертка с крестовым наконечником, а также обычная линейка. Что касается линеек, то они могут быть пластмассовыми либо деревянными, но не металлическими, в противном случае вы можете случайно поцарапать центральную консоль. В частности, вам понадобится четыре линейки.

Итак, для установки головного устройства в первый, второй или третий Фокус, выполните следующие шаги:

Сначала необходимо вставить линейки в зазоры между центральной консолью и рамкой для магнитолы. Рамка идет по периметру вокруг головного устройства. Учтите, это сделать не так легко, поскольку транспортные средства данного производителя в целом собраны качественно. Соответственно, зазоры между девайсом и рамкой будут минимальными. Но после того, как вы сможете извлечь первую линейку, демонтировать аудиосистему будет легче.
Далее, те же самые линейки необходимо установить таким образом, как показано на фото, чтобы предотвратить возможный перекос накладки в ходе замены.
Теперь вам необходимо осторожно, плавными движениями отогнуть накладку от центральной консоли. При этом необходимо учитывать, что полностью отгибать одну из сторон не нужно, это может привести к поломке накладки.
В тот момент, когда вы почувствуете, что панель центральной консоли стала поддаваться вашим действиям, дальнейшие шаги могут быть более активными. То есть саму панель уже можно потянуть ан себя. В центральном районе, а именно рядом с регулятором температуры в салоне, консоль необходимо тянуть сильнее, поскольку здесь панель зафиксирована надежнее всего.
Затем панель консоли нужно тянуть на себя, в тот момент, когда вы услышите щелчок, панель полностью выйдет из консоли.
На этом самое сложное позади. Теперь возьмите крестовую отвертку и выкрутите все болты, которые фиксируют головное устройство, всего их должно быть четыре. Когда все винты будут выкручены, головное устройство можно демонтировать из места установки. Когда вы начнете извлекать девайс, то увидите, что он соединен с проводкой на тыльной стороне. Жгут с проводами, оснащенный массивным штекером, необходимо демонтировать, чтобы сделать это, приподнимите поворотный фиксатор выхода. Полностью вытащите головное устройство и уберите его в сторону, он овам больше не понадобится.
Следующим этапом будет монтаж новой системы. Если вы используете нестандартную автомагнитолу (1din вместо 2din), то вам потребуется рамка магнитолы Форд Фокус 2. Сначала устанавливается именно рамка магнитолы Форд Фокус 2, после чего в нее монтируется шахта от новой системы. На Форд Фокус 2 рамка под магнитолу продается в любом магазине, где продаются акустика.
После монтажа шахты к мультимедийной системе необходимо подключить все необходимые провода — центральный кабель, провод антенны, а также от GPS-трекера, если он идет в комплекте. Что касается GPS-приемника, то здесь необходимо учесть один момент. Подключая провод от девайса, необходимо учитывать, что отдельно необходимо будет установить от него антенну. Она может располагаться на задней полке, под стеклом, или под центральной консолью. Так или иначе, при монтаже антенны учтите, что над ней должно быть немного свободного пространства. Кроме того, рядом с антенной от GPS-приемника не должно быть металлических элементов кузова и прочих компонентов. В противном случае металл может создавать помехи приема и передачи импульса спутнику, соответственно, в конечном итоге девайс будет либо получать неверную информацию, либо не получать ее вовсе.
Если вы планируете в дальнейшем подключать к головному устройству плеер через AUX-выход, то заранее желательно будет приобрести удлиненный кабель. Сам провод необходимо уложить удобно таким образом, чтобы подключенный к нему гаджет, будь то мобильный телефон или обычный плеер, не висел. Именно поэтому он должен быть удлиненным. То же самое касается и камеры заднего вида — если планируете использовать ее в будущем, лучше заранее произведите укладку проводки. Кстати, для монтажа камеры автомобильные магнитолы оборудуются отдельным выходом.
Когда монтаж девайса будет завершен, необходимо проверить, как он работает. Протестируйте качество звучания системы на всех режимах, проверьте, как работает эквалайзер. Если система оснащена дополнительным функционалом в виде антирадара, GPS-трекера или ТВ-тюнера, то эти опции также необходимо проверить. Проверьте, считывает ли автомагнитола данные с различных носителей информации. Включите девайс на полную громкость и оцените качество звука — нет ли помех. Важно, чтобы работала функция запоминания, в противном случае каждый раз после включения системы вам придется заново искать трек на носителей или настраивать прослушиваемую ранее радиостанцию. Некоторые устройства после отключения АКБ от сети могут не запускаться, для разблокирования девайса потребуется специальный код магнитолы, который должен идти в комплекте.

Установка автомобильной мультимедиа-системы Olymp-7012 в Ford Focus II

У большинства водителей время от времени возникает желание улучшить функциональные возможности своего четырехколесного друга. Не секрет, что автопроизводители часто экономят на дополнительных опциях, предлагая в базовой комплектации слишком простое оборудование, а порой и полное отсутствие такового.

Так, один из авторов статьи, купив несколько лет назад 4-летний немецкий автомобиль известного производителя, получил в пользование штатную кассетную магнитолу. До этого случая авторам было сложно представить себе, что в 2008 году кто-то еще пользуется аудиокассетами. Вот именно эту несправедливость и решили устранить китайские производители, наладив выпуск головных устройств для многих популярных марок автомобилей. Рассмотрим сегодня одно из таких устройств.

Для примера мы взяли одну из самых распространенных моделей автомобилей, встречающихся на улицах наших городов, а именно Ford Focus II 2009 года выпуска.

Что имеем в штатной комплектации: обычную CD-магнитолу, с однострочным ЖК-дисплеем, управление магнитолой кнопочное.

Что получим в итоге:

7″ сенсорная HD-панель
GPS-навигация (Навител)
Встроенный Bluetooth с поддержкой громкой связи и автоматическим приемом входящих звонков
Встроенный DVD-проигрыватель с поддержкой форматов DVD, VCD, CD, CD-R, CD-RW, MP3, MPEG4, DivX, WMA, JPEG
Встроенный Hi-Fi-усилитель 4×45 Вт
Радиоприемник FM/AM с поддержкой RDS
Встроенный TV-тюнер (PAL / NTSC / SFCAM)
Поддержка оригинальных систем управления с клавиш руля
Воспроизведение DVD, радио или TV во время навигации
Интерфейсы: iPod, USB, слот microSD, A/V-вход и A/V-выход
Возможность подключения камеры заднего вида
Поддержка функции PIP (картинка в картинке)
Многофункциональный пульт дистанционного управления

Согласитесь, подобный набор сейчас может быть доступен разве что в автомобилях премиум-класса. К сожалению, наша машина не имеет управления головным устройством с руля (так как это тоже опция), но если бы кнопки на руле были, то устройство бы их поддерживало.

Для самых нетерпеливых покажем, что было и что стало:

Как видно, устройство встает в то же место, что и штатная магнитола; никаких замен рамок, кнопок или обивки не требуется. Скажем больше: покрытие головного устройства Olymp полностью повторяет покрытие штатной магнитолы, из-за чего устройство неотличимо вписывается в интерьер машины.

Что может испугать большинство автолюбителей при покупке такого устройства — это сложность подключения, необходимость обращаться в сервис к квалифицированным установщикам, несовместимость разъемов для подключения и другие подобные проблемы, часто встречающиеся при подключении неоригинального оборудования.

Скажем сразу: здесь никаких подобных проблем нет! Авторы этой статьи не являются установщиками дополнительного оборудования и вообще мало связаны с авторемонтом, однако решили попробовать установить Olymp-7012 на свой страх и риск. У нас это заняло 30 минут, включая съемку всего процесса. Если вы время от времени чините краны, меняете лампочки или делаете что-то по дому — у вас это, вероятно, займет не больше времени.

И чтобы не быть голословными, скажем, что из всего оборудования у нас было 4 офисные линейки и одна крестовая отвертка. Как гласит известная пословица: лучше один раз увидеть, чем сто раз услышать — поэтому продемонстрируем процесс наглядно, с незначительными комментариями.

Мы нашли в офисе 4 пластиковые линейки с небольшим утоньшением на концах, но подойдут любые тонкие пластиковые или деревянные пластины — например, кухонные лопатки для тефлоновой посуды. Металлическими пользоваться не рекомендуем, так как можно случайно поцарапать накладные панели.

Аккуратно вставляем лопатки-линейки в зазор между торпедой и серой рамкой вокруг магнитолы. Справедливости ради стоит отметить, что машина собрана качественно, зазоры между панелями минимальны, и всунуть первую линейку не так-то просто.

Далее последовательно вставляем остальные линейки (чем больше, тем лучше — чтобы не допустить перекоса накладки) и начинаем плавно отгибать накладку от торпеды. Не стоит пытаться полностью отогнуть одну из сторон накладки, лучше последовательно понемногу отгибать каждую из сторон панели. За неимением большого числа линеек мы пользовались подручными средствами, чтобы зафиксировать отогнутые края панели.

В какой-то момент вы почувствуете, что панель подалась на вас: значит, крепежные язычки вышли из зацепления и дальше действовать можно смелее — например, поддеть панель руками.

Наиболее крепко панель держится в центре, у регуляторов обдува и регулировки температуры.

Старайтесь не перекашивать панель, а действовать плавно. В момент освобождения «лапок» панели хорошо слышны характерные щелчки. Для справки: стоимость новой панели, которую видите на фотографии, составляет около 5000 рублей.

Чтобы нашим читателям было лучше понятно, как именно панель крепится к центральной консоли, продемонстрируем обратную сторону.

Выдохните: все самое страшное позади. Дальше простые механические действия. Берем любую крестовую отвертку и откручиваем 4 винта, которыми крепится штатная магнитола.

После того, как все винты выкручены, извлекаем магнитолу из крепежных салазок.

К головному устройству с обратной стороны подходит жгут проводов, оканчивающийся массивным штекером.

Для снятия штекера вам понадобится поднять поворотный фиксатор разъема, тем самым освободив штекер из зацепления с магнитолой.

Больше старая магнитола вам не понадобится. Впереди сенсорное управление, проигрывание DVD и объезд пробок по самым хитрым переулкам. Ну, а если разоритесь на камеру заднего вида, то сможете парковаться задом почти вплотную (до 1 см) на удивление всем окружающим (мы пробовали, водители сзади начинают гудеть, не выдерживая столь малой дистанции).

Берем переходник и подключаем его к штатному разъему.

Затем подключаем все, что необходимо, к новому головному устройству Olymp. Как минимум, это центральный провод, антенна радиоприемника и антенна GPS.

Для подключения радиоантенны используется переходник (он идет в комплекте).

При подключении кабеля GPS-антенны следует принять во внимание, что саму антенну следует разместить или на полке под задним стеклом, или под панелью торпеды, но в любом случае сверху над антенной (черной коробочкой) не должно быть металлических панелей, иначе качество приема сильно пострадает, а в худшем случае устройство совсем «не увидит» спутники.

Но если вы хотите использовать возможности устройства по максимуму, то нужно будет еще подключить (и предварительно проложить всю проводку) iPod и камеру заднего вида. Для этих устройств есть свой штекер и комплект кабелей.

Наконец, вставляем устройство назад в крепежные салазки, закручиваем винты, устанавливаем рамку. Процесс установки рамки несложен и не требует описания. Наслаждаемся новой современной функциональностью.

Добавим от себя, что в комплекте с устройством идет навигационное программное обеспечение «Навител» с хорошим покрытием по России и детализированными картами; также есть карты ближнего зарубежья. Аналогичные головные устройства производитель предлагает и для других моделей автомобилей:

Ford Mondeo, S-Max
Kia Cerato, Sportage
Skoda Octavia, Superb
Volkswagen Golf, Jetta, Caddy, Polo, EOS, Touran, Scirocco, T5
Hyundai Elantra (2011+), Sonata (2011), iX35
Toyota Corolla (2007+), Land Cruiser Prado 150, Land Cruiser 200

Возможны варианты и для других моделей, подробности уточняйте на сайте производителя.

В качестве завершающего штриха предлагаем нашим читателям познакомиться с интерфейсом головного устройства Olymp-7012.

Руководство по установке

Данная статья посвящена демонтажу оригинальной аудио системы и установке штатной магнитолы в автомобиль Ford Focus 3.

Вам понадобятся следующие инструменты:

Набор отверток со звездочкой

Набор специальных инструментов для снятия дверных карт, автомобильных аудиосистем и других элементов

Перед демонтажем аудиосистемы не забудьте вынуть диск из дисковода родной магнитолы.

1. Отключаем зажигание. Открываем капот и отключаем минусовую аккумуляторную клемму.

2. Для начала необходимо снять заглушку, которая находится в нижней части магнитолы (см. фото)

3. При помощи отвертки-звездочки выкручиваем 2 винта которые прятались под заглушкой.

4. Далее необходимо потянуть магнитолу за нижнюю часть рамки чуть на себя и вверх. Сверху рамка крепится на двух клипсах, которые должны отщелкнуться. При снятии рамки аккуратно отсоединяем от нее разъем питания (см. фото)

5. Магнитола крепится на двух болтах, экран на четырех. (см. фото). При помощи отвертки-звездочки выкручиваем болты и вынимаем сначала магнитолу, затем экран, предварительно отключив все разъемы.

6. Переходим к установке штатной магнитолы.

– Подсоединяем питание (в комплекте разъём штатный – фишка-в-фишку)

– Протягиваем провода USB/3G в бордачёк.

– GPS антенну размещаем под торпедой в горизонтальном положении или прячем под облицовку стойки ветрового окна (см. фото).

– Подключаем FM антенну через переходник идущий в комплекте

Собираем все в обратной последовательности. На новую рамку необходимо переставить дефлекторы вентиляции (воздуховоды).

7. Одеваем минусовую аккумуляторную клемму и проверяем систему на работоспособность.

Чтобы разобраться как установить штатную магнитолу, лучше один раз увидеть, чем сто раз прочитать об этом. Поэтому ниже мы прикрепили видеоруководство, в котором наглядно показано как своими руками снять и установить штатную магнитолу на Форд Фокус 3.

Фото установленных магнитол Ford Focus 3

Наш установочный центр рад предложить услуги по профессиональной и сертифицированной установке штатных головных устройств:

– Мы работаем только с проверенным и надёжным оборудованием.
– Устанавливаемое оборудование сертифицировано и имеет гарантии производителя.
– На любую установку Вы получаете годовую гарантию.
– На все проводимые работы есть лицензии и по окончанию работ, по требованию клиента, выдаётся копия сертификата.

В нашем интернет магазине представлены магнитолы для автомобилей Ford Focus 3 (Форд Фокус 3), работающие на ОС Android или WinCE следующих торговых марок: Avis, Daystar, CarSys, Hits, Kaier, Newsmy, Olymp, Redpower, Roximo, Trinity, Winca, Witson. Данные устройства Вы можете посмотреть в разделе: штатные магнитолы для Ford (Форд).

Замена штатной магнитолы Ford Focus 1

В долгих поездках или километровых пробках часто положение спасает музыка. Для комфортного прослушивания и управления музыкальными треками в машине стоит магнитола. Стандартный вариант обладает минимальным набором функций, поэтому многие водители предпочитают заменить заводскую магнитолу на более совершенную модель. Замена штатной магнитолы Форд Фокус 1 – относительно простая процедура, которую можно выполнить в гаражных условиях за 15-20 минут. Основные сложности заключаются в правильном подключении и поиске нужной рамки для изделий нестандартных размеров. Подробнее эти вопросы будут освещены в данном материале.

Причины замены магнитолы

Большинство водителей ездят со стандартной магнитолой, она обеспечивает достаточно чистое звучание, при этом удобна в использовании. Чаще всего водители меняют магнитолу в следующих случаях:

Ограниченный функционал стандартной модели. С появлением android-магнитол с сенсорным экраном штатный вариант смотрится слишком просто и ограниченно. Большим недостатком стандартной модели является отсутствие USB, поэтому о подключении флешки или мобильного телефона можно не задумываться.
Нарушения в работе. Форд-Фокус первого поколения – это старая машина, в которой многое уже ломается. Водители часто жалуются, что заводская магнитола перестает читать диски или плохо ловит. Намного проще купить новую, более функциональную магнитолу, чем заниматься ремонтом старой.
Неудовлетворительное качество звучания. Если у вас стоит первоклассная акустика с дорогостоящими динамиками, а музыка играет ужасно, то проблема именно в магнитоле. При установке крутых динамиков замените и штатный проигрыватель на более качественный.
Обновление салона. Некоторые автолюбители кардинально меняют интерьер авто, обновляя сиденья, обивку и приборную панель. На фоне этих обновок старая магнитола будет смотреться угрюмо, поэтому появляется цель покупки новой.

Современные модели могут оснащаться несколькими USB-портами, модулем беспроводной связи Bluetooth и другими фирменными технологиями. Дополнительно новые модели поддерживают большее количество музыкальных форматов, а не только классический mp3.

Какую магнитолу выбрать

Теоретически воители могут поставить в свой Ford Focus 1 любую магнитолу, если она удовлетворяет двум основным критериям, а именно:

Размер. Новая модель должна быть не больше посадочного гнезда, предусмотренного в передней панели. Если она меньше, то необходимо покупать специальные рамки, которые заполнят свободное пространство. Стандартная штатная магнитола Форд Фокус 1 имеет типоразмер DIN 1,8.
Совместимость коннекторов. У многих водителей американский Ford Focus, контакты которого несовместимы с разъемами от европейских изделий. Эту проблему решают специальные ISO-переходники. Если для вашей магнитолы такой переходник выпускается, то проблем не возникнет.

Даже если эти два условия не выполняются, при огромном желании поставить новую модель возможно, но для этого придется расширять посадочное место на торпеде для габаритной магнитолы и изучать специфику подключения отдельных проводов при отсутствии переходника. Последняя задача по силу только специалистам. Обычным водителям проще подыскать совместимую модель.

Давайте рассмотрим подробнее, какая магнитола подойдет на Форд Фокус 1. Далее будут представлены несколько моделей, которые вы можете поставить на замену штатной. Этот список можно расширить и другими моделями.

Pioneer MVH-280FD

Модель формата 1 DIN без дискового привода, только с портом USB. Максимальная выходная мощность составляет 4 х 100 Вт. Имеется FM и 18 ячеек памяти для сохранения радиостанций, фильтры высоких и низких частот, функция восстановления качества звука. Поддерживает все основные форматы: MP3, WMA, WAV, AAC, FLAC. Это одна из последних моделей, поэтому она совместима с большинством iPhone и iPod. Также поддерживаются смартфона с Android версии 4.1 и выше. Стоимость магнитолы составляет от 6 тысяч рублей.

Supra SFD-112U

Самая простая магнитола типоразмера 1 DIN, которая имеет минимальный набор функций. Имеется CD-привод, USB-порт и FM-радио. Большой регулятор, приятная глазу подсветка и достаточно большой экран для подобной модели делают ее использование крайне удобным. Стоимость товара не превышает 2 тысяч рублей.

С помощью переходников можно пристроить к Форду практически любую 1 DIN магнитолу, однако большинство современных изделий выпускается в размере 2 DIN, которые не помещаются в посадочное гнездо на передней панели. Как показывает практика, расширить 1,8 до 2,0 DIN не составляет труда. Главное – соблюдать осторожность и не сломать пластиковую рамку. Далее будут представлены несколько популярных вариантов в формате 2 DIN.

Hyundai H-CMD4006

Функциональная и недорогая магнитола от Hyundai c достаточно большим сенсорным дисплеем. Поддерживает диски различных типов DVD, SVCD, VCD, HDCD, MP3, MP4, WMA, CDDA, Picture-CD, JPEG, CDR, RW, DVD-R/RW. Имеется не только USB, но и поддержка SD-карт памяти. Цифровой тюнер на 30 радиостанций. Предусмотрены разъемы AUX и ISO. Для удобства управления в комплекте поставляется дистанционный пульт.

Для ее установки вам понадобится рамка и переходник. Это модель из нижнего ценового сегмента, поэтому многие владельцы жалуются на качество сборки и сбои в работе, когда не открывается DVD привод или не реагирует сенсорный дисплей. Ориентировочная стоимость 3-4 тысячи рублей.

Prology CMD-220UR

Магнитола из среднего ценового сегмента. Монтажный размер – 2 DIN, поэтому для ее установки вам придется незначительно расширить стандартное посадочное место. Поддерживает компакт-диски и USB-накопители. Встроен черно-белый экран с зеленой подсветкой. FM-тюнер способен запомнить до 24 радиостанций. Дополнительно имеется высокоскоростной цифровой PLL тюнер, антишоковая буферная память, электронная регулировка параметров и даже защита от ударов. Модель отличается качественной сборкой и приятным дизайном, благодаря которому отлично впишется в общий интерьер Ford Focus 1. Стоимость CMD-220UR составляет 9-10 тысяч рублей в зависимости от точки продажи.

JVC KW-V20BT

Качественная магнитола с ярким экраном на 6,2 дюйма за 11-12 тысяч рублей. Модель достаточно навороченная, при этом включает в себя следующее:

встроенный Bluetooth с адаптером в комплекте;
поддержка технологий MirrorLink и App Link для синхронизации с android-устройствами и смартфонами от Apple;
несколько USB-портов;
поддержка форматов MP3, WMA, WAV, DivX, JPEG, MPEG 1, 2;
трехполосный эквалайзер с возможностью установки параметров;
наличие фильтра верхних и нижних частот;
возможность подключить пульт дистанционного управления и камеру заднего вида.

Полный список возможностей этой магнитолы вы можете узнать в спецификации к продукции. Единственный недостаток – ее типоразмер в 2 DIN, поэтому она незначительно больше посадочного места.

Процесс замены

Проблема нестандартного размера магнитолы Форд-Фокус 1 – это главная загвоздка. Решив ее (рамками или расширением гнезда), остается дело за малым – поменять старую магнитолу на новое приобретение. Давайте выясним, как снять штатную магнитолу «Форд-Фокус» 1:

В стандартной модели по бокам имеются по паре отверстий, расположенных вертикально. Вам необходимо сделать или найти два прутика, которые будут согнуты в виде арки, и вставить эти загнутые детали концами в отверстия по бокам фронтальной панели магнитолы. У многих водителей такой специфический инструмент поставляется вместе с автомобилем.
Разведите эти арки в разные стороны, а затем начните тянуть магнитолу непосредственно на себя.
Будьте осторожны, поскольку сзади она подключена проводами. Отключите все коннекторы прежде чем полностью доставать изделие.
Установите рамку, если предполагается монтаж 1 DIN-устройства. Если вы хотите поставить магнитолу типа 2 DIN, то при помощи специнструмента срежьте небольшой кусочек пластика, увеличив посадочное гнездо до 2 DIN.
Если в комплекте с магнитолой шла металлическая рамка для крепежа, установите ее в гнездо, закрепив отверткой.
Подключите все необходимые провода напрямую или через переходник (в зависимости от модели магнитолы).
Осторожно поставьте в рамку уже подключенную магнитолу, а затем проверьте надежность фиксации.

Если проблем не возникнет, то на все подключение уйдет до 10 минут.
В качестве переходников можете использовать переходник подключения Ford CARAV 12-004, ISO-разъем для подключения к штатной системе Phonocar 4/728, “FORD FOCUS 1 и ISO-адаптер Dietz 19434 “Ford Focus”. Стоимость переходника, как правило, не превышает нескольких сотен рублей. Рамку для установки компактных магнитол можно найти в Интернете за 400-500 рублей.

На что обращать внимание при покупке

Выбирая магнитолу в свой авто, рекомендуем тщательно изучать все технические характеристики устройства, в частности:

типоразмер;
номинальная мощность;
тип и цвет подсветки, возможность ее настраивать;
количество поддерживаемых форматов;
наличие привода, беспроводных модулей связи, слота для карт памяти;
функционал (начиная от FM тюнера и заканчивая функциями улучшения качества звука);
расположение портов (на передней панели или сзади);
наличие поддержки мобильных устройств.

Обязательно покрутите регуляторы и понажимайте кнопки, чтобы убедиться, что они не расшатаны. Предварительно рекомендуем почитать отзывы владельцев магнитолы в сети. Низкокачественные модели легко определить по отзывам владельцев независимо от сайта или форума, на которых их оставляют.

Конструкция Ford Focus 1 позволяет водителям без проблем заменить штатную магнитолу на любую другую соответствующего типоразмера 1 DIN с помощью специальной рамки и набора переходников. Также после простых операций по подпиливанию панели можно установить в гнездо даже модели 2 DIN. Обращайте внимание на совместимость коннекторов. Как только магнитола будет подключена, проверьте работоспособность всех ее функций: чтение дисков, флешек, мобильных телефонов, работа радио и так далее.

Установка магнитолы в Ford Focus 3

Содержание статьи:

1. Установка магнитола RedPower 18150 для Ford Focus 3

Несколько месяцев назад появилась возможность приобрести себе более продвинутую автомагнитолу. В связи с этим стал выставлять приоритеты для выбора. Поскольку был некий опыт ранее по заменам магнитол, решил ставить магнитолу в штатное место, без дополнительных рамок и доработок. В связи с этим стал рассматривать магнитолы с максимальным функционалом. Т.к. выбор был не большой стал счастливым обладателем китайской магнитолы, а именно RedPower 18150. Поскольку аппарат на тот момент был новинкой, самих обзоров и отзывов найти не удалось. Пообщавшись достаточное время с этой магнитолой и опробовав её в различных ситуациях, предлагаю Вам к прочтению свой обзор этого устройства. Пробежимся по самым интересным функциям. Итак, поехали!

Экран
Наверно первое на что обращаешь внимание, это конечно экран. Что ж, действительно экран хорош. Хорошие углы обзора, хорошо видно, как с водительского, так и с пассажирского места. Однако посмотреть видео с задних рядов не получится, тут уже углов не хватает, да и наклон экрана слишком задран вверх.

Характеристик приводить не буду, т.к. на многих сайтах они представлены подробно. Хочу отметить отличный сенсор, ложные срабатывания практически отсутствуют. Яркости экрана достаточно, днём магнитола читается легко. Есть сложности только когда лучи попадают прямо на экран. Яркость имеет 3 режима (ярко, нормально, экран выключен), которые переключаются одним нажатием.

К экрану претензий нет 5/5

Система
Пожалуй одно из главных достоинств этой магнитолы перед другими это система Android. Сама по себе система привычна для всех обладателей смартфонов и планшетов, так что проблем со знакомством у Вас не будет. Android счастливому обладателю магнитолы позволяет творить с ней “практически всё”.

Навигация
Тут привередливых не будет. Хочешь навител, хочень том-том, хочешь яндекс карты, а кто-то привык ездить через яндекс навигатор — всё это можно поставить. Включается отдельной кнопкой, очень удобно. Есть функция контроля навигационной системы (звук приглушается при подсказках навигаторы). Лично мне очень удобно комбинировать яндекс карты с яндекс навигатором.

На любой вкус 5/5

Мультимедия
К ней я отнесу всё что связано с музыкой, видео и радио. Теперь по-порядку, радио как радио, выбираем частоту запоминаем и слушаем. Есть возможность поиграться эквалайзером, но это многого не даст эквалайзер не очень (о качестве звука поговорим ниже). Есть 2 слота microSD, купив одну на 32 Гб, проблем с чтением не испытывал. Видео проигрывается, нареканий нет.

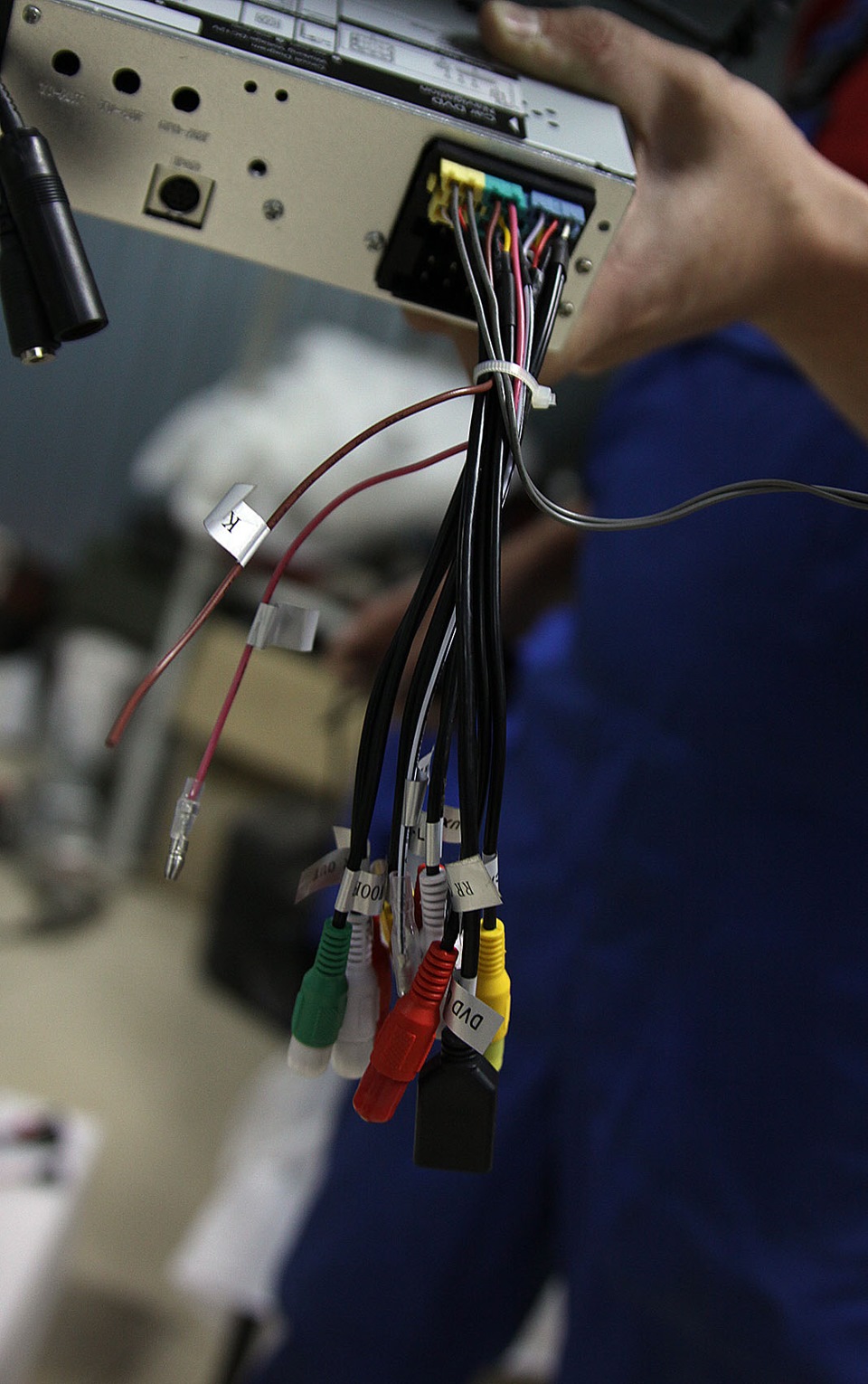

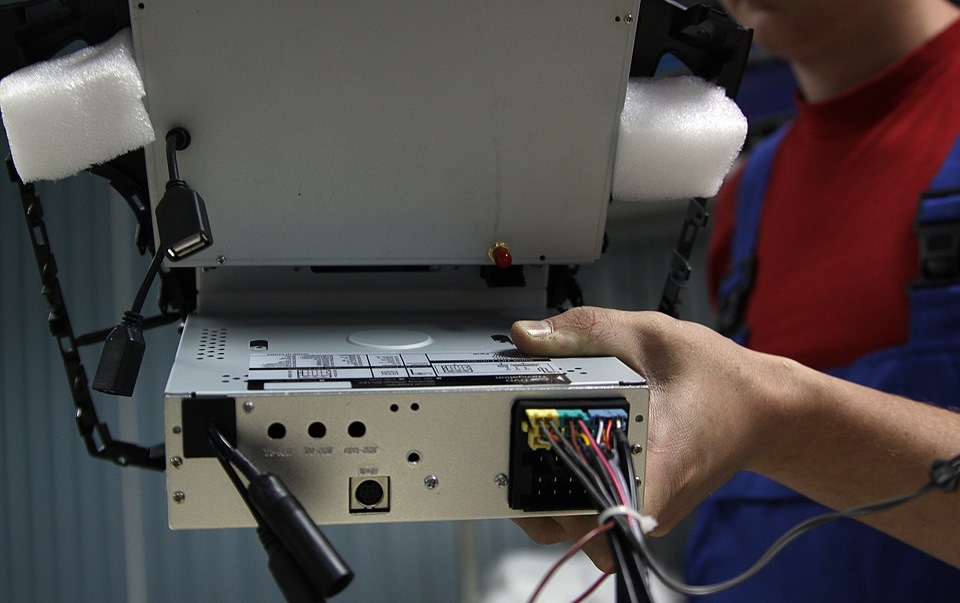

Насчёт USB, их 2е штуки, расположены сзади магнитолы. Наверно про них лучше забыть, если вы не используете GSM-модем, так как переходником вы не обойдётесь, пытаясь подключить штатный USB в бардачке. Для этого Вам понадобится замудрённый переходник, который меня так и не заработал.

Теперь о Музыке, штатный плеер забываем сразу! И качаем PowerAMP, придётся купить. Стоит он не дорого, но звук значительно лучше и эквалайзер хороший. На штатном плеере Вы не добьётесь ничего даже близкого в сравнении с PowerAMP. Если же сравнивать со штатными Ford-магнитолами, у меня была РП32, самая простая, играла в разы лучше, чем RedPower (штатный плеер). С PowerAMP мне кажется лучше, чем на РП32.

Телевизор
Ещё одна функция магнитолы, которая поможет скоротать время при ожидании. Однако сразу оговорюсь, нужна антенна отдельная, нужно докупать. Сам купил обычную активную антенну, смотрю 3-4 канала. Конечно не кабельное, но всё же что мы хотим от автомобильной магнитолы. В движении помехи, смотреть только на стоянке.

Bluetooth HandsFree
Тут ребята провал! Ужасное качество встроенного микрофона. В комплектации для 18150 внешнего микрофона нет, НЕ ВЕРИМ. Купив микрофон делу не поможете, т.к. проблему вроде пытаются решить, но решают очень долго. Обычного выхода Jack нету, так что это для электронщика.

функция не работает 0/5

Камера заднего вида
Реализована хорошо, включается чётко при включении заднего хода. Очень удобно при парковке. ВАЖНО подобрать хорошую камеру заднего хода. У самого камера на 170 градусов обзора и устанавливается в место плафона. Тут более подробно, у седанов в плафоне также имеется кнопка открытия багажника, так что лучше приобрести хорошую.

Обслуживание RedPower
Являясь клиентом компании, могу оставить отзыв о работе и заодно рассказать, каковы реальные отличия от заказа магнитолы лично из Китая. RedPower привлекает сервисным обслуживанием, гарантией и постоянно обновляемым программным обеспечением, а также возможностью консультации по телефону.

Что могу рассказать про сервисное обслуживание, кроме как поменять или забрать деньги вам вряд ли что предложат ещё, т.к. фирма находится в Питере, а офиса как такового в Москве нет. Если проще, Bluetooth Вам не починят. Теперь про обновление программного обеспечения, как мне сказали в техподдержке: -“Если у вас всё работает, то зачем ставить новую прошивку, Вы можете убить магнитолу”. Да и не все там (в техподдержке) понимают, как вам помочь, начинают спрашивать у коллег. Гарантия, тут надеюсь проблем не должно возникнуть, думаю в магазине деньги вернут, конечно если вы не вскрывали магнитолу отвёрткой.

Китаю бы поставил меньше 2/5

Результаты
На момент покупки, цена магнитолы составляла 26 500 рублей, если не ошибаюсь, то с Китая такую можно заказать с доставкой примерно за 18 000. Давайте я отвечу сразу на простой вопрос — “Купил бы я магнитолу ещё раз?”, Ответ: -“Да”. Теперь разберёмся почему…

Если учесть все достоинства и недостатки, то магнитола получилась не плохая, но с явными недоработками. Цель была в максимальной функциональности, пожалуй, в этой категории аналогов попросту пока нет. Купил бы я магнитолу там же, через RedPower, т.к. проще вернуть неисправный аппарат, чем отправлять в тот же Китай.

Почему же 26 500, а не 18 000? Очень просто, у некоторых дилеров RedPower в подарок идёт именно та камера заднего вида, которая очень хорошо подходит нам (Ford Focus III Sedan). Пишут, что её стоимость 4 500 рублей, думаю можно постараться и конечно найти дешевле. Но всё же после простого расчёта 26 500 — 4 500 = 22 000 цена магнитолы уже не так сильно отличается от Китая.

Тут думаю уже дело каждого, готов ли он переплатить 4 000 рублей за гарантию и какое-никакое обслуживание или нет.

2. Установка 2din JVC KW-V20BT в Ford Focus 3

Изначально была мысль установки в Ford 2din магнитолы, я за качество звука, поэтому 2din на андроиде меня не устраивали. Изначально хотел себе Pioneer, но за те деньги, которые у меня были выделены на покупку ГУ ничего толкового не купить. Поэтому выбор пал на JVC KW-V20BT. Если хотите конкретику, то в интернете о ней много информации. Скажу от себя, что магнитола понравилась, хоть и возникли сложности с интерфейсом, потому что привык к Pioneer.

На фото видны 3 линейных выхода — фронт, тыл, сабвуфер

Ход работ по установке 2-дин магнитолы в Ford Focus 3

Для этого необходима переходная рамка 2din для Ford Focus 3, переходник ISO, переходник на антенну и кнопка аварийки-блокировки.
www.focusov.net/facia-to-focus-3/ — здесь более подробное описание элементов.

Снимаем стандартную магнитолу (как?! много инфы в интернете) и переставляем все воздуховоды на новую рамку. В этом нет ничего сложного, главное не сломать пластиковые клипсы.

Новая рамка с воздуховодами

Далее у меня возникли сложности с ISO переходником, потому что в магазине мне вручили не то, к сожалению, в эфории покупки я не посмотрел внимательно на переходник. Переходник узкий должен быть. Представляю вниманию фото разъема и переходников:

Оригинальный разъем в Ford Focus 3 (пакет РП33, возможно у всех пакетов разъем одинаковый)

Для монтажа в автомобиль в комплекте с переходной рамкой есть крепления. Обязательно проверяйте наличие крепежных элементов в комплекте.

Для монтажа креплений к ГУ были скручены винтики со старого усилителя. В комплекте с ГУ и рамкой их не было. Хорошо, что у меня валялся старый усилитель.

Для установки было много положений выбрано, подгоняли и двигали. в итоге нашли идеальное положение на самых первых местах.

Все подошло идеально, как будто, так и было.

Фото готового результата, ночью и днем:

Фото ночью + подгон цветовой гаммы к автомобилю

От себя могу сказать, что рамкой доволен, стыки все ровные зазоры вообще минимальны. Как будто, так и стояло с завода. Хочу отметить, что при подключении ISO переходника ГУ включается только от зажигания или включенном двигателе. Чтож меня это устраивает, резать провода не буду.
Небольшой тизер на будущее, шкаф уже забит акустикой и усилителями. Как куплю шумоизоляцию то будет процесс установки 3-х компонентной акустики на фрон с изготовлениями подиумов, задней коаксильной акустики, сабвуфера с изготовлением стелса и установки 2х усилителей.

Скоро будет установлено в Ford

Кнопки на руле не подключал, пока что не купил переходник, но это будет совсем скоро. Увы, сам я такого не умею делать и буду делать в установочном центре.

Видио с флешки воспроизводит в формате avi, mpg4
Эквалайзер – тличный, он 3-х полосный, для меня это самый главный плюс для покупки, тот же Pioneer – гораздо хуже.

3. Установка Bluetooth в штатную магнитолу Ford Focus 3 через AUX выход

В машине есть USB выход, вроде удобно да, НО мне не хватало чтобы можно было звук с телефона воспроизводить на колонки машины, музыку (откуда угодно, из плеера или из Вконтакте), смотреть видео, смотреть ТВ (что часто делаю пока жду шефа по работе).

Наткнулся на очень интересную штуку в интернете, называется PT-750 адаптер блютуса, он передает сигнал на AUX кабель, кстати его то у меня и нет в машине.

Что она умеет: Передача с блютуса на AUX звука, чтение карт MicroUSB, чтение USB (у кого только AUX), принимать входящие и исходящие звонки (правда, микрофон очень слабенький).

Но и это не проблема, как сделать AUX уже давно известно.
Коротко скажу, нужно в штатную проводку вставить 3 пина провода (17-левый, 18-правый, 6-земля) ,и прошить аукс через компьютер.

Это я сделал успешно.

Эта штука работает как на батарейке, так и от зарядки. То есть, в машине лучше держать на зарядке. Я от метода проводов в салоне отказался сразу.

Нашел место куда поставлю ее. Теперь нужно разобрать прибор и впаять провода, вместо аккумулятора и вместо провода AUX прямо к разъему.

Вместо аккумулятора я использовал преобразователь напряжения, плата очень маленькая, которая из 12В делает 5В, как раз для питания системы.

Распиновку разъема AUX нашел в интернете. И припаял провода.

Чтобы закрепить шайбу эту,использовал стяжки и двухсторонний скотч,стяжкой крепко закрепил шайбу к центральной панели к чему-то там, так как кармашек для визиток отваливался и не держался на своих защелках.

Питание взял постоянное с этой клеммы, так как часа 2 потратил в поисках провода, который питает магнитолу,не нашел. провода припаял аккуратно, вынув пины из разъема и вставив обратно.
