Как поменять фильтр топливный газель cummins: пошаговая инструкция с видео

Замена фильтра топлива на Газель Камминз

Качество работы двигателя зависит не только от его состояния, но и от заправляемого в автомобиль топлива. Поэтому фильтрующему элементу очистки топлива также следует уделить внимание. Предлагаем вам узнать, как менять фильтр топливный Газель Cummins, где он расположен и как часто следует производить его замену.

Инструкция по самостоятельной замене фильтра

Топливный фильтр (далее — ТФ) в автомобилях Газель Cummins по праву считается сепаратором. Такое название получил элемент очистки поскольку он:

фильтрует топливо от сторонних примесей при помощи двух фильтров тонкой и грубой очистки;
способствует удалению воды из топлива в специальный резервуар.

Так выглядит новый компонент прочистки для Газели Cummins

Резервуар, который также принято называть отстойником, имеет свою систему слива конденсата, а также устройство контроля (датчик), которые сообщает водителю о том, что в бензобаке присутствует влага.

Также следует добавить, что на сепараторе, на котором установлен дополнительный топливный фильтр на Газель Cummins, установлен и насос подкачки. Кроме того, разработчики автомобильного концерна добавили в сепаратор устройство подогрева топлива, поэтому просто фильтром данный агрегат назвать никак нельзя.

Что касается замены фильтрующих элементов, то здесь не все так просто. Компоненты, которые входят в состав узла, при надобности можно прочистить (речь идет о фильтре грубой очистки), либо заменить (элемент тонкой очистки топлива).

Так выглядит компонент прочистки дизеля для Газели Бизнес в разборе — на фото указан каждый элемент и его предназначение

На сегодняшний день стоимость ТФ на украинском автомобильном рынке составляет около 175 гривен, на российском — порядка 500-600 рублей. Что касается сроков замены, то производить ее рекомендуется не реже, чем каждые 10 тысяч километров пробега. Разумеется, при выходе ТФ из строя заменить компонент необходимо будет раньше.

Кроме того, если вы заливаете некачественное топливо в свое авто, то готовьтесь менять ТФ через 7-8 тысяч километров пробега.

Что понадобится?

Перед тем как приступить к выполнению ремонтных работ по замене ТФ, подготовьте все, что вам может потребоваться в процессе. В частности, речь идет о:

новом фильтр для Газель Cummins с уплотнительным кольцом;
ветоши;
канцелярском ноже.

Пошаговая инструкция

Для начала вам нужно будет сбросить давление в топливной системе. Для этого выключите зажигание и найдите блок предохранителей в вашей Газели Cummins.
Далее, найдите предохранитель или реле топливного насоса и вытащите его из гнезда в блоке. Сделав это, включите зажигание и заведите автомобиль. Дайте ему поработать до тех пор, пока мотор не заглохнет — так будет сброшено давление.
Теперь откройте капот и найдите сепаратор, в котором установлен ТФ. Вам необходимо открутить корпус с устройством очистки топлива. Для этого сначала отсоедините штекер с проводами от корпуса, после чего отсоедините входной резиновый патрубок, подходящий непосредственно к сепаратору.
Теперь вам необходимо открутить крышку фильтрующего устройства. Она выполнена из пластика и чтобы демонтировать ее, начните крутить крышку против часовой стрелки. Сделав это, демонтируйте верх ТФ из места установки. При этом из нее может выльется часть топлива, поэтому верхнюю часть можете обхватить ветошью.
Непосредственно сам фильтрующий компонент расположен в нижней части узла. Из корпуса сепаратора, на дне которого установлен датчик воды, вам нужно вытащить фильтрующий компонент.
Утилизируйте старый ТФ вместе с резиновым уплотнителем. Уплотнительное кольцо можно демонтировать при помощи канцелярского ножа, поскольку оно может плотно сидеть в резьбовом соединении.
Возьмите верхнюю часть сепаратора. В нее вкручен фильтрующее устройство грубой очистки. Открутите его и прочистите тряпкой, желательно также воспользоваться компрессором, чтобы качественно его продуть. Также прочистите гнездо, куда устанавливается компонент грубой очистки.
Произведите очистку стакана для ТФ, то есть нижней части, которую вы не демонтировали.
Теперь возьмите вам новый ТФ и установите его на место старого. Обратите внимание, в комплекте с ТФ для Газель Cummins должна идти резиновая прокладка. Ее необходимо установить на резьбовое соединение верхней части сепаратора, предварительно смазав новым дизельным топливом (отработку в нашем случае не стоит использовать). Если под рукой его нет, то смажьте кольцо моторной жидкостью.
Установив ТФ в стакан, залейте его по самые края новым дизелем. Это делает для того, чтобы не прокачивать топливо по системе.
Произведите установку верхней части сепаратора в обратной последовательности. Следите за тем, чтобы верхняя часть села плотно по резьбе. В некоторых случаях, если верх не попал на резьбовое соединение, из ТФ во время эксплуатации транспортного средства может вытекать дизель.
Не забудьте подключить на место входной дизельный патрубок. Также подключите разъем с проводом для подогрева дизеля.

	Отключив предохранитель и сбросив давление в системе, откройте капот вашего авто, найдите ТФ. Так выглядит сепаратор в месте установки — на фото видна его верхняя часть.
	Красным цветом на фото отмечен входной патрубок, его необходимо осторожно снять. Крутите его по и против часовой стрелки, постарайтесь не повредить. Он может быть прикреплен к сепаратору хомутом, тогда для его демонтажа потребуется отвертка.
	Красным цветом на фото отмечено резьбовое соединение корпуса. Его необходимо открутить, проворачивая против часовой стрелки. Делайте это до тех пор, пока верхняя часть не будет снята полностю
	Произведя демонтаж верхней части фильтрующего узла, вы увидите непосредственно сам ТФ. Его необходимо демонтировать.
	Сделав это, вы увидите стакан, т.е. нижнюю часть агрегата. Снизу находится датчик воды. Протрите и высушите нижнюю часть узла от влаги и отработанного дизеля.
	В верхней части узла установлен фильтр грубой очистки. Его необходимо выкрутить и прочистить, лучше компрессором. Также в районе резьбы установлена резиновая прокладка, которую нужно заменить.

Как вы видите, процесс смены ТФ не является достаточно сложным. Главное — это правильно выполнить все действия, указанные в данном мануале. Если вы не уверены в своих силах, то рекомендуем вам обратиться за помощью к мастерам на СТО.

Видео «Замена ТФ в автомобиле Газель Cummins»

В этом видео показан полный процесс смены фильтрующего элемента тонкой очистки в автомобиле Газель Cummins.

Как заменить топливный фильтр на Газель

Предназначение топливного фильтра

Такой расходник, как топливный фильтр, есть на всех автомобилях, которые работают на бензине и дизеле. Это фильтрующий элемент, который предназначен для удержания грязи и ржавчины, которая может вместе с топливом попасть в двигатель. Со временем, данная деталь забивается и начинает хуже выполнять свои функции. В таком случае сильно увеличивается риск поломки мотора. Кроме того фильтр не дает проникнуть в мотор частичкам воды, которые могут присутствовать в цистерне.

Как заменить топливный фильтр должен знать каждый автовладелец, ведь эта процедура довольно простая и она поможет сэкономить деньги. Ведь если обращаться на станцию техобслуживания, то там за такую техническую манипуляцию взыщут определенную плату.

Периодичность замены топливного фильтра

Рекомендуется производить замену этого расходного материала каждый 60 тысяч километров. Именно за это время фильтр набивается грязью и уже не может нормально очищать топливо. Но при частой эксплуатации машины, он выйдет из строя раньше. Владелец авто сможет это определить по тому, что скорости будут переключаться плохо, из-за поломки топливного насоса. Поэтому лучше производить замену каждые 30 тысяч километров, чтобы обеспечить свою безопасность на дороге. Существуют некоторые признаки, которые скажут о том, что пришло время замены элемента:

Мотор работает неравномерно;
Мощность машины уменьшается;
Авто дергается при движении, особенно это заметно когда машина поднимается в гору;
Расход топлива вырастает;
Двигатель глохнет, его трудно завести.

Если обнаружили один из этих симптомов, то возможно, поможет замена топливного фильтра газели.

Порядок работы по замене топливного фильтра

Фильтрующий элемент на Газели Некст снимается не разбирая защитного корпуса. Последовательность действий должна быть такой:

Отсоединение минусовой клеммы от аккумуляторной батареи. Это необходимо, чтобы обесточить систему и работать безопасно. Под фильтр нужно заранее подставить ведро или другую емкость, ведь оттуда будут выливаться остатки горючего. Его будет не очень много, но лучше заранее быть к этому готовым. Это был подготовительный этап.
Откручивание гайки, чтобы открыть сливной кран. Отметим, что гайка откручивается против часовой стрелки. Далее следует извлечь пробку путем простого выкручивания руками. Теперь нужно аккуратно вылить остатки горючего в подготовленную емкость. Затем отсоединяем колодку, которая держит провода. Потом нужно сжать фиксатор и отсоединить топливопривод, который держится на фильтре и не даст его снять.
Следующее действие –это выкручивание прижимной гайки и отвод крышки от корпуса. Все, теперь можно легко извлечь топливный фильтр и на его место установить новый, который подходит по своим характеристикам.
В фильтр стоит налить немного топлива для того, чтобы облегчить прокачку топливной системы после пуска двигателя. Далее остается собрать все в обратной последовательности и проверить результаты работы.

Теперь вы знаете, как можно самостоятельно поменять топливный фильтр, без обращения в мастерскую. Следует сказать, что замена топливного фильтра Газели Некст отличается от замены фильтров других автомобилей и это нужно иметь в виду. Но если вы будете четко следовать нашей приведенной выше схеме, то у вас точно все получится.

Важные советы для автовладельцев

Заправляйте свою машину на проверенных автозаправках, чтобы топливо отвечало всем стандартам качества;
Не используйте горючее из ржавых старых канистр, потому что оно будет с загрязнением и это увеличит нагрузку на фильтрующий элемент;
Меняйте фильтры чаще, лучше каждый 30 тысяч километров;
Не забывайте очищать сеточку на топливном насосе.

Все эти нехитрые советы помогут избежать серьезных поломок Газели.

Выбор фильтра

Важным аспектом является выбор топливного фильтра, который должен быть качественным и оригинальным, иначе он просто не будет справляться со своими задачами и смысла в нем никакого не будет. Основной поломкой топливной системы, с которой сталкиваются владельцы Газели Некст является порыв седла форсунки. Из-за этого начинается так называемый слив топлива в обратку. Это происходит из-за использования неоригинальных дешевых фильтров. Многие водители пытаются сэкономить на расходниках, не понимая, какое важное значение они имеют для работы всей машины. На дешевых фильтрующих компонентах кольцо сделано из пластика или оно вовсе болтается, что недопустимо. Также подделки не фильтруют так хорошо, как оригинальные расходные материалы.

Поэтому, если вам необходима замена топливного фильтра Газели бизнес, то подойдите к этому вопросу ответственно и начините с покупки достойного фильтра. Его вы сможете найти в каталоге нашего интернет-магазина. Мы торгуем только проверенными запчастями, которые отвечают как российским, так и западным стандартам качества.

Замена топливного фильтра газель некст камминз

На новых автомобилях Газель Некст устанавливается дизельный двигатель Cummins. Как происходит замена топливного фильтра газель cummins двигателем и будет этот видео ролик.

И так, замена топливного фильтра Газель Next начинается с того что мы открываем крышку капота, находим расположение фильтра топлива и отщелкивем подходящие к нему трубку и разъем. Затем откручиваем крышку. Снимаем и вынимаем сам фильтрующий элемент. Перед установкой нового топливного фильтра рекомендуется очистить корпус от грязи. Периодичность замены топливного фильтра на Газели Next около 10 тыс пробега.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Качество работы двигателя зависит не только от его состояния, но и от заправляемого в автомобиль топлива. Поэтому фильтрующему элементу очистки топлива также следует уделить внимание. Предлагаем вам узнать, как менять фильтр топливный Газель Cummins, где он расположен и как часто следует производить его замену.

Инструкция по самостоятельной замене фильтра

фильтрует топливо от сторонних примесей при помощи двух фильтров тонкой и грубой очистки;
способствует удалению воды из топлива в специальный резервуар.

Так выглядит новый компонент прочистки для Газели Cummins

Кроме того, если вы заливаете некачественное топливо в свое авто, то готовьтесь менять ТФ через 7-8 тысяч километров пробега.

Что понадобится?

новом фильтр для Газель Cummins с уплотнительным кольцом;
ветоши;
канцелярском ноже.

Пошаговая инструкция

Для начала вам нужно будет сбросить давление в топливной системе. Для этого выключите зажигание и найдите блок предохранителей в вашей Газели Cummins.
Далее, найдите предохранитель или реле топливного насоса и вытащите его из гнезда в блоке. Сделав это, включите зажигание и заведите автомобиль. Дайте ему поработать до тех пор, пока мотор не заглохнет — так будет сброшено давление.
Теперь откройте капот и найдите сепаратор, в котором установлен ТФ. Вам необходимо открутить корпус с устройством очистки топлива. Для этого сначала отсоедините штекер с проводами от корпуса, после чего отсоедините входной резиновый патрубок, подходящий непосредственно к сепаратору.
Теперь вам необходимо открутить крышку фильтрующего устройства. Она выполнена из пластика и чтобы демонтировать ее, начните крутить крышку против часовой стрелки. Сделав это, демонтируйте верх ТФ из места установки. При этом из нее может выльется часть топлива, поэтому верхнюю часть можете обхватить ветошью.
Непосредственно сам фильтрующий компонент расположен в нижней части узла. Из корпуса сепаратора, на дне которого установлен датчик воды, вам нужно вытащить фильтрующий компонент.
Утилизируйте старый ТФ вместе с резиновым уплотнителем. Уплотнительное кольцо можно демонтировать при помощи канцелярского ножа, поскольку оно может плотно сидеть в резьбовом соединении.
Возьмите верхнюю часть сепаратора. В нее вкручен фильтрующее устройство грубой очистки. Открутите его и прочистите тряпкой, желательно также воспользоваться компрессором, чтобы качественно его продуть. Также прочистите гнездо, куда устанавливается компонент грубой очистки.
Произведите очистку стакана для ТФ, то есть нижней части, которую вы не демонтировали.
Теперь возьмите вам новый ТФ и установите его на место старого. Обратите внимание, в комплекте с ТФ для Газель Cummins должна идти резиновая прокладка. Ее необходимо установить на резьбовое соединение верхней части сепаратора, предварительно смазав новым дизельным топливом (отработку в нашем случае не стоит использовать). Если под рукой его нет, то смажьте кольцо моторной жидкостью.
Установив ТФ в стакан, залейте его по самые края новым дизелем. Это делает для того, чтобы не прокачивать топливо по системе.
Произведите установку верхней части сепаратора в обратной последовательности. Следите за тем, чтобы верхняя часть села плотно по резьбе. В некоторых случаях, если верх не попал на резьбовое соединение, из ТФ во время эксплуатации транспортного средства может вытекать дизель.
Не забудьте подключить на место входной дизельный патрубок. Также подключите разъем с проводом для подогрева дизеля.

	Отключив предохранитель и сбросив давление в системе, откройте капот вашего авто, найдите ТФ. Так выглядит сепаратор в месте установки — на фото видна его верхняя часть.
	Красным цветом на фото отмечен входной патрубок, его необходимо осторожно снять. Крутите его по и против часовой стрелки, постарайтесь не повредить. Он может быть прикреплен к сепаратору хомутом, тогда для его демонтажа потребуется отвертка.
	Красным цветом на фото отмечено резьбовое соединение корпуса. Его необходимо открутить, проворачивая против часовой стрелки. Делайте это до тех пор, пока верхняя часть не будет снята полностю
	Произведя демонтаж верхней части фильтрующего узла, вы увидите непосредственно сам ТФ. Его необходимо демонтировать.
	Сделав это, вы увидите стакан, т.е. нижнюю часть агрегата. Снизу находится датчик воды. Протрите и высушите нижнюю часть узла от влаги и отработанного дизеля.
	В верхней части узла установлен фильтр грубой очистки. Его необходимо выкрутить и прочистить, лучше компрессором. Также в районе резьбы установлена резиновая прокладка, которую нужно заменить.

Видео «Замена ТФ в автомобиле Газель Cummins»

В этом видео показан полный процесс смены фильтрующего элемента тонкой очистки в автомобиле Газель Cummins.

Замена топливного фильтра на Газели Некст ( Next ) и Бизнес с двигателями Cummins 2.8 довольно простая операция и каждый владелец Газели с Камминз сделает это самостоятельно еще лучше чем на сервисе официального дилера, потому что там тупо меняют фильтрующий элемент без чистки колбы сепаратора от загрязнений и на некоторых сервисах вставляют не оригинальные фильтра.

В этой статье постараюсь ответить на вопрос: Как поменять топливный фильтр Газель Камминс и как отличить оригинальный топливный фильтр Fleetguard от подделки.

Основной проблемой первых лет обслуживания Газели с мотором Cummins это отсутствие опыта и базы знаний по дизелям и в особенности с топливной системой Сommon Rail. Основной поломкой является размыв седла форсунки и слив топлива в обратку, а размывает седло частичками грязи под высоким давлением, напоминает своеобразный пескоструй.

Используя не оригинальные фильтра или фильтра плохого качества народ долго не мог понять почему он попадает на деньги с топливной, да собственно у некоторых эксперименты продолжаются до сих пор. Например на некоторых фильтрах уплотнительное кольцо было пластиковым или вообще отваливалось и болталось, из-за этого подсасывало грязное топливо. Другие фильтра не давали нужной фильтрации по сравнению с оригиналом и сильно просвечивались на свет.

Таким образом необходимым минимумом хорошей работоспособности топливной Газель Сummins 2.8 является использование оригинальных фильтров Fleetguard.

Отличить оригинальный фильтр Флитгард от подделки я научился по ряду характерных признаков.
Когда я прихожу в магазин перед тем как отдать деньги я прошу посмотреть фильтр, были случаи что в проверенных местах попадались подделки или давали какой нибудь Невский фильтр.

В первую очередь ищем стык склейки фильтрующего элемента, на нем видно розовую пропитку, возможно это активатор ускоряющий склейку или индикатор застывания или говорит что фильтр прошел контроль, вообщем на оригинале должно присутствовать.

На верхней торцевой крышке топливного фильтра флитгуард есть полоски от формовки разделяющие деталь на 4 части.
На торцевых крышках сверху и снизу покрытие с вкраплениями серебристого цвета, напоминает легкий напыл серебристой краски, возможно это остается от разделительного состава при изготовлении фильтра.
На верхней части надпись Fleetguard, квадратик и дата код.
Фильтрующий элемент и крышки соединены без клея и могут быть под углом относительно друг друга.

GAZ Gazelle Сказка with Cummins. › Logbook › A new fine filter fuel for a gazelle with a Cummins ISF 2.8 engine

So…
For a long time already many promised to show their new system of fuel cleaning, but still not at all. There is no time, opportunities, etc. Do I have one parking lot every day, or is it now all right?
Well, okay, to the point.
I decided to update the fuel cleaning system a little on my gas bottle. It’s very fastidious on it engine Cummins ISF 2.8 with Common Rail system to fuel. I recall, in its regular version, the fuel cleaning system is only a separator with a fine filter element:

Usually this is not done. Separator if with a filter, then with a coarse filter. The very design of this separator though patented, but the general approach to cleaning is lame. And on the location of the filter, and on the sensor of water, well, I will not say that it is successful in general. Maybe it’s because a lot is now done on the chairs in front of the computers and testing displays were conducted with some relatively, from our, clean fuel. Many, and because of this, too, have paid for and injectors, tvdd, and in fucking cases and engines. The staff separator, though with a large view, has a rather small fuel cell FS19925:

Its purity of filtration is 5 micrometers, that is, micron (micron). Such cleanliness is due to the Common Rail system whose injectors, due to their heavy loads and pressure, are very sensitive to fuel contamination. Initially, when there were complaints about the failure of the nozzles, Cummins wanted to reduce the purity of the filtration to 2 μm, but Bosch, the injector manufacturer, bothered to strengthen the working parts of the nozzles and forgot about 2 μm.
Of course, using a material of 2 μm would still increase the price of the fuel cell. I’m not talking about other manufacturers, except for the original FleetGuard. Since it showed practice and feedback, the filter of other manufacturers on the market clean only clean fuel, and they can not filter the put 5 microns, even though they beat themselves in the chest with super-imported and super-quality filter paper. If to say correctly, they can all clean fuel with a purity of 5 microns, but the original filter cleans 96-98% of the contamination of 5 microns, and some analog only 15-25%, that’s the difference.
In general, I thought and changed my mind. At one point, he put an additional fine filter from the Mercedes Sprinter, as it turned out that not only is the Sprinter quite affordable. But he did not want to rely on him, besides, as usual confused the data on the purity of his filtration. Which, by the way, also vary from the manufacturer of filters, even well-known brands. As it is, I do not know. Up to a heap of a pair of filters of fine cleaning in a serial connection a little slows down the operation of the tvdd, as he sucks fuel from the tank, and there are also 2 filters. Of course, the engine partially receives less traction due to a certain percentage of the fuel shortage. Even a valve, which is quite affordable and which is often put on diesel gazelles, the PL270 separator with a coarse filter considerably hinders the absorption of fuel.
In view of all this, I wanted to somehow ease the life of my engine.
Through searches, scouring and other … ai choices fell on the KAMAZ fine filter. But not the old one, but the new KAMAZ, as well as the Cummins engine and the Common Rail system. Previously, they put the filter FF5485, but due to outdated technology and insufficient purity of screening, its manufacturer replaced the FF5421. The last couple of years, Kamaz just puts him. Here he also liked me. The purity of screening of this filter is 4 μm. It was possible, of course, to stop FF5785 (if memory does not change) and 2 microns, but this filter was immediately twice as expensive, which drained the budget.
FF5421 itself:

But immediately the question arose, how and where to install it. It is slightly smaller than the regular separator, but there is still no place in the engine compartment for it. It was decided to transfer the staff separator to the frame to the tank, leave the heating function and the water sensor on it. Since heating the carpenters in winter, even small, this is a big deal. In place of the staff separator, it is clear that a new fine filter must be put in place. Get up … Hmm … I had to buy a bracket from him with Kamaz:

But to put it, we need another bracket on the frame under this filter bracket. I decided to cross the bracket of the staff separator with the filter bracket by means of an insert. The insert was very successful and made of stainless steel 2 mm. For him a special thanks to Alexei from the Club of Moscow gazelists, he, by the way, can do something about stainless steel, certainly not for free, any work should be paid and stainless steel is not cheap now. The rear bump of stainless steel, too, he did to me a couple of years ago.

By the way, what would be sawing or drilling a stainless steel, you need its files and drills for it, one Bulgarian only suits everything!  Conventional drills scrape first something, then die, saws the same way.
By the way, while sneering at the filter bracket, I realized that the quick connectors on Kamaz are different, for a smaller diameter, so either the fuel nozzles need to be changed for the quick connector connector from Gazelevsky, or quick connectors. I did the last.
Still, what I wanted to do is to heat this fine filter. On Kamaz, the filter bracket is well thought out, it is screwed directly to the block and the heat from the block through the aluminum bracket heats the fuel passing through it. Clearly it is clear that on the gazelle I can not tie the filter to the block, but I want to preheat the fuel. The choice was made by leaving the thermostat in the expansion tank. As soon as you start the engine, antifreeze passes through it. In my case, when the preheater has already heated the antifreeze to the same 70 degrees, for example. When the engine is started, hot antifreeze will already run through this hose. The hose there has an internal diameter of 8 mm, so the problems with finding such a fitting and the truth is not difficult. But about this next time. Since, as for evil, there was no hose 8mm in the store, and the native and search engine already had a bit of a length.
Returning to the filter and the bracket, I can say that I was a little mistaken with the location of the outlets for heating with coolant. When I estimated and drilled the holes the brain decided that the bracket would stand on the contrary, the memory would fail, and the legs would be too lazy to go to the car … Some of the hands were done there!  Well, no, it’s terrible, because the hose can be freely brought from all sides.

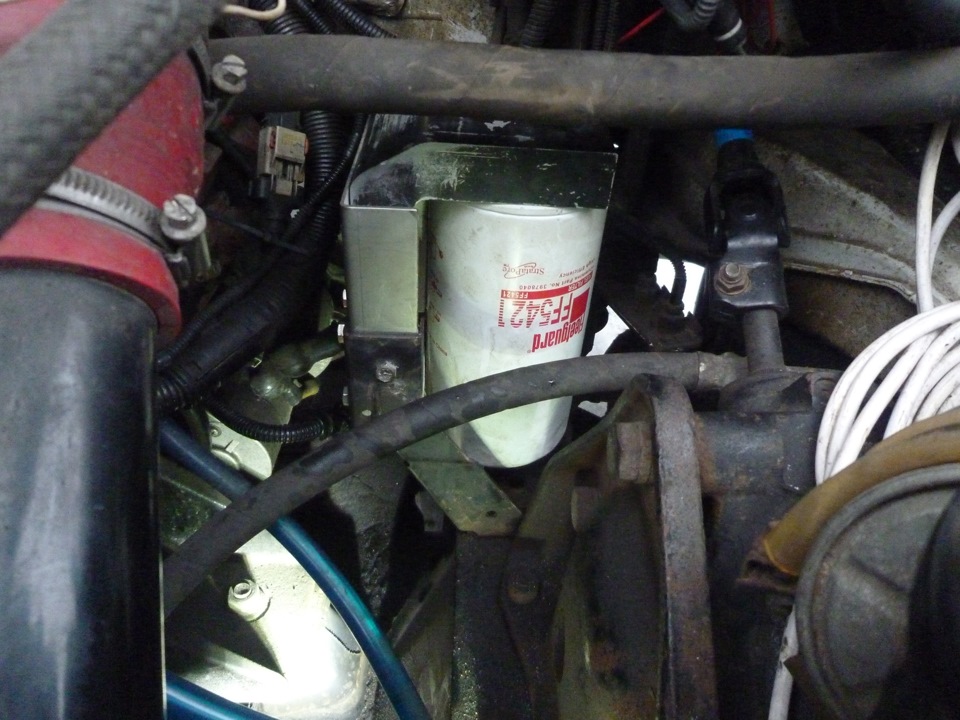

In general, this is the picture:

Kronshten for the staff separator on the frame a little delayed, it will be later, I hope the next weekend I’ll fix everything, as it should be in its place.
For clarity, photo in comparison separator and a new fuel filter:

What actually turned out today.
A filter was obtained which, at a price slightly less than the original original filter, but has a better cleaning ability, while the size of the filtering element is approximately twice as large as the standard one, and also the passability through such a filter is better and its resource is at least 2 times higher. Replacing the filter is now trivial. Minuses, in principle, I do not see such a design. It is a pity that there is not enough space under the hood of the gazelle, so as to make everything fittable.

Топливный фильтр на ГАЗель

Топливная система автомобилей семейства ГАЗель снабжена фильтром-сепаратором для очистки топлива от загрязнений частицами коррозии, грязи, пыли и воды (остаточного конденсата). Независимо от типа двигателя – бензин или дизель на всех последних моделях Газель-405, Бизнес или Некст конструкция фильтра универсальна и не имеет принципиальных отличий.

Разница будет только в материале фильтрующего элемента, который может состоять из латунной сетки с мембраной, бумажного картриджа или пористой керамической вставки.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

Падение мощности агрегата
Повышенный расход топлива
Двигатель не держит обороты на холостом ходу
Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)
Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Бренд	Страна -изготовитель	Тип	Артикул	Цена
Big Filter	Россия	Cummins 2.8 оригинал	GB6222	460 рублей
FLEETGUARD	Германия	Cummins ISF2.8 аналог	FS19925	1540 рублей
SCT	Корея	Cummins ISF2.8 аналог	SC7064	780 рублей
Невский фильтр	Россия	ЗМЗ-405, 406	4062-1109013-20	305 рублей
Невский фильтр	Россия	инжектор ГАЗель Евро-3	211251100	450 рублей
FOTON	Россия	Cummins 2.8 аналог	FS19925	970 рублей
GOODWILL	Германия	ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8	FG-110/1 (FS19925)	650 рублей

Пошаговая замена топливного фильтра ГАЗель

Топливный фильтр-сепаратор на Газели закреплён на раме. Для его снятия необходимо отключить аккумуляторную батарею и убрать давление в системе (снижается до нуля после 10-15 минут глушения двигателя).

Отсоединить нагревательный элемент, снять клеммы проводки и слить остатки топлива через кран-штуцер слива отстоя внизу.

Отсоединить топливные трубки подвода магистралей к фильтру.

Открутить крышку фильтра-сепаратора.

Убрать остатки топлива ветошью и вынуть картридж фильтра.

Внутреннюю часть колбы сепаратора промыть и вытереть насухо.

Новый фильтр вставить в корпус, слегка нажав картридж до упора.

После закрутить крышку, установив нагревательный элемент с клеммами, и подсоединить топливные трубки. Места соединений и верх крышки рекомендуют обработать герметиком. После монтажа необходимо убрать воздух из топливной системы. Для этого включают зажигание, не запуская двигатель, 5-6 раз – в течение нескольких секунд должен сработать топливный насос и прокачать топливные магистрали, заполнив фильтр. Во время монтажа крышки сепаратора уплотнительное кольцо смазывают маслом, а при его изношенности меняют на новое.

Лечение суставов

Сайт про суставы

Как поменять топливный фильтр на газель камминз

Оригинальный топливный фильтр Fleetguard Газель Cummins

Резиновое уплотнительное кольцо

На месте склейки виден розовый фильтрующий элемент

Полоски и серый напыл

Надпись Флитгард, квадратик и дата код

Приступаем к замене топливного фильтра Газели.
Отсоединяем разъем подогрева топлива и быстросъемный разъем топливной магистрали.
Сливаем топливо из колбы сепаратора откручивая маленький краник в самом низу, у меня обычно сливается до 5-10 мг воды.

Отсоединяем подогрев топлива в сепараторе Газель Некст

Отсоединяем топливную магистраль и сливаем топливо из сепаратора

Теперь откручиваем крышку сепаратора и вынимаем наш фильтр.
Примерно первые 40 000 км я заправлял свою Газель Некст на разных заправках, но в основном это были заправки Лукойл. Фильтр к 10 000 км был практически до верха грязным. После пошли эксперименты с расходом, чистотой топлива, выгодности и удобства и я перешел на топливо Газпром Нефть. Фильтр на пробеге 10000-15 000 был грязным только на половину.

Откручиваем крышку сепаратора Газель

Топливный фильтр в сепараторе Камминз

Топливный фильтр Газель с пробегом 15 000 км на солярке Газпром Нефть

Теперь необходимо почистить колбу сепаратора, на дне стакана остаются крупные частички грязи, я обычно удаляю их нетканной салфеткой без ворса и пинцетом.
Вставляем новый фильтрующий элемент, должен садится плотненько до щелчка.
Чтобы не мучатся с прокачкой завоздушенной системы, заливаем в стакан литр заранее приготовленной солярки, я частенько сливаю из бака с помощью шланга.

На дне стакана сепаратора Газели убираем грязь

Теперь можно вставить новый топливный фильтр Fleetguard

Сливаю топливо из бака Газели, чтобы наполнить колбу сепаратора

Заливаю в сепаратор около литра солярки чтобы не мучаться с прокачкой и машина ровно работала

Подготавливаем крышку сепаратора, смазываем новое резиновое колечко слегка маслом и одеваем на крышку сепаратора, делаем это для того чтобы легко закручивать и докрутить крышку до конца.
При закручивании нужно прилагать силы не только на закручивание, но и слегка надавливать на крышку, тогда крутиться намного легче.
Теперь нужно несколько раз накачать топливо, кнопка должна перестать продавливаться. Если вы не заполняли колбу сепаратора соляркой, то придется понажимать на кнопку подкачивающего насоса около 3 минут для прокачки топливной системы.

Смазываем уплотнительное кольцо маслом

Прокачиваем топливную систему ручной помпой на крышке сепаратора

Заводим машину, у меня обычно сразу работает ровно, иногда может чуть подгуливать по оборотам пока лишний воздух в обратку не выйдет.
В дальнейшем планирую поставить Газель Next дешевый сепаратор отстойник с металлической сеткой, так как на родном не удобный форм-фактор, сливать топливо и чистить колбу с неровностями не очень удобно.
Как всегда видеоролик от меня для наглядности в хорошем качестве 1080 р
