Предохранители ford focus 3: характеристики, расположение и инструкция

Все о блоке предохранителей Форд Фокус 3

Как известно, каждый автомобиль оборудован различными устройствами, для функционирования которых необходима подача напряжения. Чтобы уровень напряжения не выходил за пределы нормы, транспортные средства оснащаются блоками предохранителей (далее — БП), в котором завязаны все электрические цепи. В этой статье мы расскажем, где находятся предохранители Форд Фокус 3, за что они отвечают и как произвести замену выгоревших деталей.

Расположение и электросхема

В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.

БП в моторном отсеке

Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.

БП в салоне

Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.

Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.

БП в багажнике

Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.

Процедура снятия и замены

Замена ПП

Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:

1. В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
2. Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
3. Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.

Замена БП в салоне

На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:

1. Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
2. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
3. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
4. Поочередно демонтируйте каждый элемент БП.
5. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
6. Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
7. Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
8. Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
9. Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
10. Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.

Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.

Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.

Видео от Эрнеста Басина «Преимущества и недостатки Форд Фокус 3»

В этом видео владелец авто рассказывает обо всех преимуществах и недостатках в использовании Форд Фокус 3.

Схема и замена блока предохранителей Ford Focus 3

Практически любой современный автомобиль обладает электроникой, встроенным и дополнительным оборудованием, которому требуется непрерывная подача напряжения. Форд Фокус 3 – не исключение. Для того чтобы обеспечить оптимальный уровень подачи напряжения, используется блок предохранителей. Все электрические цепи так или иначе завязаны в блоке. Из статьи вы узнаете, что такое блок предохранителей, где он располагается и как выполнить его замену при необходимости.

Предохранители Форд Фокус 3 – хрупкая, но достаточно долговечная вещь. При нормальной эксплуатации и регулярном ТО проблем с перегоранием или поломкой возникнет по минимуму. Однако, если вы столкнулись с проблемой перегорания, внимательно изучите статью. Мы расскажем, где находятся ПП, как к ним добраться и провести замену правильно.

Где расположены блоки предохранителей?

Форд Фокус 3 в стандартной комплектации оснащен 3 различными блоками предохранителей, которые расположены по всему моторному отсеку, багажнику и салону. В зависимости от места расположения, блоки имеют собственную схему плавких предохранителей. Такие бытовые вещи, как магнитола, прикуриватель или свет в салоне работают именно благодаря предохранителям.

Важно! Ниже рассмотрим блоки ПП исходя из их расположения. Информация актуальна для всех типов кузова: седан, хетчбек и универсал.

Есть всего несколько мест, где их обычно располагают конструкторы и инженеры:

• Блок в салоне авто. Прикуриватель, свет фар и свет в салоне – все это регулируется за счет предохранителей, расположенных именно в салоне. Каждому владельцу Форда Фокуса 3 полезно будет знать, где расположен данный блок. Доступ к нему осуществляется с правой стороны приборной панели. Крышка крепится двумя фиксаторами, поэтому без труда можно снять без дополнительных инструментов.
• Блок в моторном отсеке. Блок плавких предохранителей, который находится под капотом авто, расположен аккурат напротив водительского сидения. Доступ к нему осуществляется через защитную крышку черного цвета. Заглянув под нее, вы увидите ряд плавких предохранителей и описание их предназначения.
• Блок предохранителей Форд Фокус 3 в багажном отделении. Последний блок находится непосредственно в багажном отделении. Сразу за дверцей в левой части можно найти крышку. За ней находятся элементы с приложенной схемой элементов. Немаловажно, что большинство ПП из этого блока не используются, при этом выполняют функцию резервных компонентов.

Замена предохранителей: описание процесса

Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.

Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены.

Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:

1. Снять клеммы с аккумулятора. Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
2. Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
3. Далее перейдите непосредственно к работе с блоком. Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.

Замена ПП в салоне авто

Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:

1. Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
2. Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
3. Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
4. Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
5. Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
6. Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
7. После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.

Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.

Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители. Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.

Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.

Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.

Какие предохранители выбрать?

Форд Фокус 3 – это первый автомобиль из этой серии, который одинаково производится во всех странах мира. Для России его изготавливают во Всеволожске. Задумка инженеров воплотилась полностью, а оригинальные запчасти на автомобиль можно найти в любом городе каждой страны. Это же касается и предохранителей, которые изготавливают в России.

Совет! Российские ПП – ничем не хуже, чем импортные или европейские, однако стоят на порядок дешевле. Рекомендуем обратить внимание именно на отечественного производителя.

Расположение предохранителей

Блок предохраниетелей в моторном отсеке схема с обозначениями

Предохр.

Сила тока (А)

Назначение

Насос ABS, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Ford Focus Hatchback “АПАЧ” › Logbook › Таблица характеристик предохранителей Ford Focus 3

Большое спасибо iffgenich за данную идею!

Блок предохранителей в моторном отсеке

Предохранитель / Сила тока, А / Защищаемая цепь
7 — 40 — Насос ABS, насос системы динамической стабилизации (ESP)
8 — 30 — Клапан системы динамической стабилизации (ESP)
9 — 30 — Обогреватель заднего стекла
10 — 40 — Вентилятор обогревателя
11 — 30 — Модуль запуска и остановки
12 — 30 — Системы управления двигателем
13 — 30 — Реле стартера
14 — 40 — Обогрев ветрового стекла, правая сторона
15 — 25 — Блок управления трансмиссией
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 20 — Вспомогательный отопитель
18 — 20 — Cтеклоочистители ветрового стекла
19 — 5 — Модуль ABS, модуль системы динамической стабилизации (ESP)
20 — 15 — Звуковой сигнал
21 — 5 — Выключатель стоп-сигналов
22 — 15 — Система контроля аккумуляторной батареи
23 — 5 — Катушки реле, модуль управления выключателем освещения
24 — 20 — Задняя электрическая розетка
25 — 10 — Наружные зеркала заднего вида с электроприводом
26 — 15 — Блок управления трансмиссией
27 — 15 — Муфта компрессора системы кондиционирования
28 — 5 — Адаптивная система круиз-контроля
29 — 20 — Омыватели фар
30 — 5 — Модуль управления силовым агрегатом (PCM)
31 — Не используется
32 — 10 — Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление двигателем)
33 — 10 — Управляющие клапаны двигателя
34 — 10 — Форсунки
35 — 5 — Активные жалюзи радиатора (бензиновый двигатель)
35 — 15 — Активные жалюзи радиатора и обогреватель фильтра (дизельный двигатель)
36 — 10 — Модуль управления силовым агрегатом (PCM)
37 — Не используется
38 — 15 — Модуль управления силовым агрегатом (PCM), модуль управления коробкой передач
39 — 5 — Модуль управления фарами
40 — 5 — Электроусилитель рулевого управления
41 — 20 — Модуль управления кузовом
42 — 15 — Очиститель заднего стекла
43 — 15 — Регулятор наклона световых пучков фар
44 — 5 — Адаптивная система круиз-контроля
45 — 10 — Обогрев форсунок омывателя
46 — 25 — Электрические стеклоподъемники (передние окна)
47 — 7,5 — Электрообогрев наружных зеркал заднего вида
48 — 15 — Испаритель

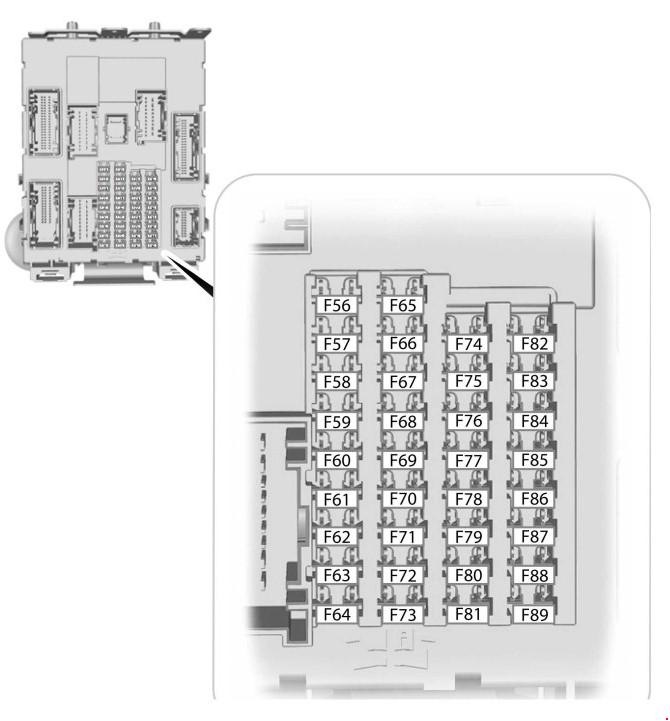

Блок предохранителей в салоне

Предохранитель / Сила тока, А / Защищаемая цепь
56 — 20 — Питание топливного насоса
57 — Не используется
58 — Не используется
59 — 5 — Питание пассивной противоугонной системы (PATS)
60 — 10 — Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, венти-ляционный люк с электроприводом
61 — 20 — Прикуриватель, задняя электрическая розетка
62 — 5 — Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения
63 — 10 — Адаптивная система круиз-контроля
64 — Не используется
65 — 10 — Механизм открывания крышки багажного отделения
66 — 20 — Замок двери водителя, двойная блокировка
67 — 7,5 — Дисплей информационно-мультимедийной системы, GPS, BVC
68 — 15 — Замок рулевой колонки
69 — 5 — Панель приборов
70 — 20 — Центральный замок
71 — 10 — Кондиционирование воздуха
72 — 7,5 — Модуль управления рулевым колесом
73 — 5 — Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики
74 — 15 — Дальний свет фар
75 — 15 — Передние противотуманные фары
76 — 10 — Фонарь заднего хода
77 — 20 — Насос омывателя
78 — 5 — Выключатель зажигания или кнопка запуска
79 — 15 — Радио, аварийная сигнализация и кнопки запирания дверей
80 — 20 — Вентиляционный люк с электроприводом
81 — 5 — Датчик перемещений в салоне, приемник радиочастоты
82 — 20 — Заземление насоса стеклоомывателя
83 — 20 — Заземление центрального замка
84 — 20 — Замок двери водителя и заземление системы двойной блокировки
85 — 7,5 — Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель подогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением
86 — 10 — Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира
87 — Не используется
88 — Не используется
89 — Не используется

Блок предохранителей в салоне

Предохранитель / Сила тока, А / Защищаемая цепь
1 — Не используется
2 — 10 — Модуль бесключевой системы автомобиля
3 — 5 — Ручки дверей автомобиля с дистанционным бесключевым входом
4 — 25 — Модуль двери (передняя левая); электрические стеклоподъемники, система централизованного запирания, складывающиеся зеркала с электроприводом, обогреваемые наружные зеркала
5 — 25 — Модуль двери (передняя правая); электрические стеклоподъемники, система централизованного запирания, складывающиеся зеркала с электроприводом, обогреваемые наружные зеркала
6 — 25 — Модуль двери (задняя левая); электрические стеклоподъемники
7 — 25 — Модуль двери (задняя правая); электрические стеклоподъемники
8 — 10 — Система сигнализации
9 — 25 — Электрическая регулировка положения сиденья водителя
10 — Не используется
11 — Не используется
12 — 10 — Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13 — 5 — Приборный щиток (с модулем запуска и остановки)
14 — 7,5 — Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15 — 15 — Аудиоблок, панель управления аудиоблоком (с модулем запуска и остановки)
16 — Не используется
17 — Не используется
18 — Не используется
19 — Не используется
20 — Не используется
21 — Не используется
22 — Не используется
23 — Не используется
24 — Не используется
25 — Не используется
26 — 40 — Модуль прицепа
27 — Не используется
28 — Не используется
29 — 5 — Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида (без модуля запуска и остановки)
30 — 5 — Модуль системы помощи при парковке
31 — Не используется
32 — Не используется
33 — Не используется
34 — 15 — Обогрев сиденья водителя
35 — 15 — Обогрев сиденья переднего пассажира
36 — Не используется
37 — 5 — Вентиляционный люк с электроприводом
38 — Не используется
39 — Не используется
40 — Не используется
41 — Не используется
42 — Не используется
43 — Не используется
44 — Не используется
45 — Не используется
46 — 10 — Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида (с модулем запуска и остановки)

Все о блоке предохранителей в Ford Focus 3

Работа электрического оборудования в машине зависит от работоспособности предохранительных устройств. Их выход из строя приведет к проблемам в функционировании электроприборов. В этой статье расскажем, где располагается блок предохранителей Форд Фокус 3 и каково обозначение элементов.

Схема и расположение

Блок предохранителей под капотом

Фотогалерея «Схема и таблицы назначения предохранителей»

Блок предохранителей в багажнике

Фотогалерея «Схема и таблицы назначения предохранителей»

Замена БП в салоне

Видео «Как правильно отключить БП в третьем Фокусе?»

Комментарии и Отзывы

Схема и расположение

В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.

Схема расположения БП в Форд Фокус 3

Блок предохранителей под капотом

Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.

Фотогалерея «Схема и таблицы назначения предохранителей»

Фото схемы и таблиц, указывающих на предназначение предохранительных компонентов.

БП в салоне

Схема салонного БП

Если в Форд Фокус 3 не работает электрооборудование, автовладельцу полезно будет узнать, где находится еще один БП, чтобы сменить вышедшие из строя детали. В салоне автомобиля под бардачком в центральной консоли, справа. Здесь установлены предохранители на магнитолу, на ближний свет, освещение, прикуривателя и другое оборудование. Разберем назначение деталей в салонном БП.

Блок предохранителей в багажнике

В соответствии с техническим руководством, третий монтажный блок предохранителей в Форд Фокус устанавливается в багажнике. Если вы откроете багажный отсек, то сможете найти БП слева, он скрыт защитной пластмассовой крышкой. Большинство деталей, установленных в этом блоке, резервные, они применяются для установки дополнительных устройств и оборудования.

Фотогалерея «Схема и таблицы назначения предохранителей»

Фото схемы устройства, а также таблиц назначения элементов.

Замена предохранителей

Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.

Как правильно поменять предохранители:

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.

Замена БП в салоне

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.

Видео «Как правильно отключить БП в третьем Фокусе?»

Пользователь Роман Романов снял ролик, в котором рассказал, как самостоятельно отключить все фишки от предохранительного блока в Форд Фокус 3.

Блок предохранителей под капотом Форд Фокус 3: разъясняем детально

Практически любой современный автомобиль обладает электроникой, встроенным и дополнительным оборудованием, которому требуется непрерывная подача напряжения. Форд Фокус 3 – не исключение. Для того чтобы обеспечить оптимальный уровень подачи напряжения, используется блок предохранителей. Все электрические цепи так или иначе завязаны в блоке. Из статьи вы узнаете, что такое блок предохранителей, где он располагается и как выполнить его замену при необходимости.

Предохранители Форд Фокус 3 – хрупкая, но достаточно долговечная вещь. При нормальной эксплуатации и регулярном ТО проблем с перегоранием или поломкой возникнет по минимуму. Однако, если вы столкнулись с проблемой перегорания, внимательно изучите статью. Мы расскажем, где находятся ПП, как к ним добраться и провести замену правильно.

Какие предохранители ставить на Ford Focus 3?

Оригинальный номер блока предохранителей салонного — 1802554, средняя цена 19758 руб., блока предохранителей под капотом (в сборе с проводами) — CV6Z14290PB, средняя цена 44815 руб.

Блок предохранителей Форд Фокус 3 находится под капотом справа, с «водительской» стороны, возле корпуса воздушного фильтра и АКБ.

Нажать на клипсу на крышке блока предохранителей.

Взять пластиковые щипцы.

Ухватить щипцами предохранитель.

Посмотреть на свет сквозь предохранитель. Если металлическая полоск повреждена, тогда предохранитель нужно заменить таким же по номиналу.

Вставить новый предохранитель.

Блок предохранителей в салоне находится в районе, где располагаются ноги переднего пассажира.

Сжать и вытащить фиксатор.

Снять покрытие с желтой заклепки.

Блок предохранителей в салоне.

Взять щипцами предохранитель.

Вытащить предохранитель и проверить уже известным образом.

Вставить новый предохранитель.

Установить покрытие обратно.

Вернуть фиксаторы на место.

Вернуть щицпы на место.

Закрыть крышку блока предохранителей.

Спрашивайте в комментариях. Ответим обязательно!

Замена предохранителей

Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.

Как правильно поменять предохранители:

1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.

Где расположены блоки предохранителей?

Форд Фокус 3 в стандартной комплектации оснащен 3 различными блоками предохранителей, которые расположены по всему моторному отсеку, багажнику и салону. В зависимости от места расположения, блоки имеют собственную схему плавких предохранителей. Такие бытовые вещи, как магнитола, прикуриватель или свет в салоне работают именно благодаря предохранителям.

Важно! Ниже рассмотрим блоки ПП исходя из их расположения. Информация актуальна для всех типов кузова: седан, хетчбек и универсал.

Есть всего несколько мест, где их обычно располагают конструкторы и инженеры:

• Блок в салоне авто. Прикуриватель, свет фар и свет в салоне – все это регулируется за счет предохранителей, расположенных именно в салоне. Каждому владельцу Форда Фокуса 3 полезно будет знать, где расположен данный блок. Доступ к нему осуществляется с правой стороны приборной панели. Крышка крепится двумя фиксаторами, поэтому без труда можно снять без дополнительных инструментов.
• Блок в моторном отсеке. Блок плавких предохранителей, который находится под капотом авто, расположен аккурат напротив водительского сидения. Доступ к нему осуществляется через защитную крышку черного цвета. Заглянув под нее, вы увидите ряд плавких предохранителей и описание их предназначения.
• Блок предохранителей Форд Фокус 3 в багажном отделении. Последний блок находится непосредственно в багажном отделении. Сразу за дверцей в левой части можно найти крышку. За ней находятся элементы с приложенной схемой элементов. Немаловажно, что большинство ПП из этого блока не используются, при этом выполняют функцию резервных компонентов.

Ошибки в ремонте блока предохранителей

Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители. Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.

Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.

Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.

Какие предохранители выбрать?

Форд Фокус 3 – это первый автомобиль из этой серии, который одинаково производится во всех странах мира. Для России его изготавливают во Всеволожске. Задумка инженеров воплотилась полностью, а оригинальные запчасти на автомобиль можно найти в любом городе каждой страны. Это же касается и предохранителей, которые изготавливают в России.

Совет! Российские ПП – ничем не хуже, чем импортные или европейские, однако стоят на порядок дешевле. Рекомендуем обратить внимание именно на отечественного производителя.

Где находится предохранитель от прикуривателя на форд фокус 3. Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

Замена БП в салоне

В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.

Блок предохранителей под капотом

Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.

Работа электрического оборудования в машине зависит от работоспособности предохранительных устройств. Их выход из строя приведет к проблемам в функционировании электроприборов. В этой статье расскажем, где располагается блок предохранителей Форд Фокус 3 и каково обозначение элементов.

Содержание

Схема и расположение

Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке.

Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля.
Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1.
Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Дополнительно в моторном отсеке расположен блок плавких вставок.

1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор…

2. …и снимите крышку блока.ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей.
3.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета).ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

6. При необходимости извлеките реле…

7. …и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.

8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.

9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.

10. Отведите жгут проводов в сторону.

11. Подденьте отверткой пять фиксаторов…

12. …и откиньте крышку.

13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку.
14. Установите плавкую вставку и все детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

16. Снимите защитный кожух.
17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении),
сдвиньте крышку монтажного блока…

19. …и снимите ее.
20. Для замены предохранителей используйте пинцет.
21. Установите детали в порядке, обратном снятию.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1

Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2​
