Магнитола supra (супра) в машину: описание моделей, инструкция и схема подключения

Автомагнитола Supra — мечта или наказание водителя?

Для большинства автомобилистов, которые проводят много времени за рулем, важно иметь в салоне хорошую акустическую систему. Магнитола Supra относится к девайсам, которые обеспечат качественное прослушивание записей различных форматов. В статье рассматривается модельный ряд автомагнитол Supra, плюсы и минусы девайсов, дается инструкция по эксплуатации и установке.

Характеристика автомагнитол Supra

Электронная техника фирмы Supra зарекомендовала себя хорошим качеством. При этом многие модели имеют доступную цену.

Внешний вид, комплектация и характеристики

Магнитолы от производителя Supra отличаются высоким качеством звука и прекрасным внешним видом. Даже бюджетные модели звучат порой лучше, чем аналогичные модели других производителей, находящиеся в более дорогом ценовом сегменте. Небольшие дисплеи авторесиверов могут считаться недостатком, но с другой стороны, это не отражается на качестве изображения (автор видео — Yaroslav450).

Модельный ряд

Рассмотрим подробнее самые распространенные модели бренда.

SFD — 1224U

У данной модели с монохромным экраном хорошие технические характеристики. Имеется проигрыватель, цифровой тюнер и усилитель. Поддерживаются популярные форматы: MP3, WMA, SD, CD, MMC и др. Есть возможность управления с помощью инфракрасного пульта. Поддерживает диапазон FM, АМ, СВ и УКВ. Внешние устройства, в том числе и мобильный телефон, можно подключить через USB-порт.

Автомагнитола SFD — 1224U

Данная бюджетная модель имеет простое управление и многофункциональна. Позволяет с высокой точностью производить настройки звука, как высокие, так и низкие частоты. На панели расположен удобный USB порт. Устройство оснащено мощным усилителем, что исключает искажение звука, если громко слушать музыку.

Установленная Supra 300U

Это салонный плеер, который способен воспроизводить MP3 и CD форматы. Панель имеет динамичную цветовую подсветку. Плюс устройства – качественный тюнер и меню на русском языке. Благодаря порту USB легко подключаются дополнительные устройства. Функции, которыми оснастили проигрыватель, приравнивают устройство к дорогим моделям.

SFD — 85U

Модель оснащена MP3 проигрывателем, есть радиоприемник с цифровым тюнером. Поддерживает диапазоны FM, УКВ, СВ. Возможен автоматический поиск радиостанций. Поддерживает карты памяти SD, MMC, а также дает возможность просушивать файлы форматами MP3 и WMA. Имеется монохромный экран. На передней панели есть USB и аудио входы. Есть возможность регулировки тембра.

Автомобильный ресивер SFD — 85U

Плюсы и минусы девайсов

Преимущества рассматриваемых аппаратов:

  • низкий ценовой сегмент;
  • хороший функционал, соизмеримый с ценой;
  • хорошее качество;
  • стильный внешний вид;
  • аудио выход и порт USB;
  • минимальное потребление электроэнергии;
  • товар сертифицирован.

Недостатком можно считать отсутствие регулировки подсветки. На некоторых моделях она светится ярче штатной подсветки приборов, поэтому слепит глаза. При длительной работе с большой громкостью нагревается усилитель. При долгой эксплуатации выходят из строя кнопки.

Руководство по эксплуатации и установке

Во время установки магнитол Supra следует учесть некоторые моменты. Устройства подключаются к сети 12 Вольт. При этом «минусовой» выход нужно подключить к массе автомобиля. При подключении на транспортном средстве с источником питания сети 24 Вольта, например, автобусе, возможны проблемы. Подбирая место для установки, следует помнить, что ресивер нужно устанавливать в горизонтальном положении.

Особое внимание следует уделить вентиляционным отверстиям и области радиатора: они не должны закрываться, чтобы был обеспечен свободный доступ воздуха внутрь устройства, иначе это может привести к перегреву аппарата.

Закреплять корпус автомагнитолы лучше с помощью штатной монтажной корзины. Она поставляется в комплекте вместе с магнитолой. Сама корзина устанавливается в технологическом отсеке на панели приборов в салоне автомобиля. Крепится корзина с помощью отгибаемых лепестков и скобы. Проще всего для подключения использовать разъем ISO.

Для правильного подключения лучше воспользоваться инструкцией и схемой, которая прилагается к конкретной модели устройства.Если неправильно выполнить подсоединение, может сгореть ресивер, повредиться электрическая система машины. Управление устройством осуществляется с помощью кнопок.

Цена вопроса

Цена на автомагнитолы Supra достаточна низкая, при этом все модели отличаются хорошим качеством и долгим сроком службы.

Видео «Обзор медиаресивер Supra SFD-100U»

В этом видео дается обзор автомагнитолы Supra SFD-100U (автор ролика – Артур Макаров).

Автомагнитолы Supra: обзор моделей и установка

Выбрать хорошую автомагнитолу – задача не из простых. Автомагнитолы Supra способны стать теми устройствами, о которых каждый автомобилист мечтает.
Для начала советуем вместе с нами пройтись по обзору самых популярных автомагнитол этого производителя. В число самых известных, вошли такие модели, как автомагнитола supra sfd 85 u и другие.

Автомагнитола supra sfd 108u

Анализ всех известных моделей этого производителя провели наши эксперты, основываясь не только на профессиональных знаниях, но и учитывая отзывы покупателей.

Анализ моделей

Тесту подверглись самые важные составляющие качественной автомагнитолы:

  • звуковые характеристики;
  • общая эргономика;
  • возможности экрана;
  • оснащенность;
  • дополнительная комплектация и многое другое.

Примечание. Тест моделей автомагнитол Supra помог понять важные нюансы, на которые покупатель будет опираться при выборе.

Примечательно, что не все бюджетные магнитолы, к которым относятся в основном модели Supra, имеют плохое качество звука. Напротив, одна из версий Supra sfd 108 U звучит лучше дорогостоящих моделей других брендов, оценивающихся значительно дороже.
По плотности басов данная модель обогнала даже автомагнитолу Pioneer Avn-3500 DVD.
Хотя у автомагнитол Supra и небольшой экран, это никак не может оцениваться как недостаток. Дело в том, что большой размер экрана никак не означает качество картинки, а наоборот может даже скрывать плохую цветопередачу и заметную пикселизацию.

Автомагнитола supra sfd 111u

Примечательна на моделях Супра и перемотка треков, которая осуществляется с рекордным значением шага, аж в целых 9 секунд! Обычное значение этого параметра составляет 1 секунду.
Лучшей автомагнитолой обзора оказалась модель Supra SFD-1224 U. С нее и начнем описание моделей этого производителя.

Автомагнитола supra sfd 113u

Обзор SupraSFD-1224U

Данная модель автомагнитолы отличается завидными техническими параметрами. Да и вообще, модели серии sfd все отличаются только лишь преимуществами в своем ценовом сегменте.
Итак:

  • Данная автомагнитола имеет гарантию в 1 год, а товар полностью сертифицирован.
  • Наделена модель Supra SFD-1224 UMP3 проигрывателем и цифровым тюнером.
  • Хороший эквалайзер с 3-мя предустановками и усилитель.
  • Автомагнитола Supra поддерживает все известные форматы: MP3,CD,WMA,SD, MMCи так далее.
  • Жаль, что нет возможности управлять автомагнитолой посредством руля. Зато имеется инфракрасный пульт.
  • Быстрый автопоиск радиостанций.
  • Возможность подключения мобильных устройств. Во время разговора по телефону можно поставить паузу.
  • Удобная съемная панель.
  • Радиотюнер поддерживает FM, УКВ, СВ и АМ. Число предустановок на АМ и FM – 12/18 соответственно. Есть возможность дальнего приема станций.
  • Разъем стандартный – 1 дин.
  • Цвет корпуса автомагнитолы черный.
  • Дисплей монохромный.
  • Имеется USB порт, вход аудио на передней панели, ISO, композитные выходы.
  • Компактные размеры: 50/178/160 мм.
  • Питание 12 и 24 вольт.

Автомагнитола supra sfd 100u

Примечание.
Некоторые пользователи утверждают, что автомагнитола не предназначена на 24 вольт. Якобы после такого питания устройство подлежит ремонту. Наши эксперты такого не заметили.

Автомагнитола supra scd 304 u

Автомагнитола Supra SFD-1224 U хоть и дешевая, как и все модели этого производителя, зато у нее нормальный звук и дизайн. Радиостанции ловит очень быстро.

Недостатки

  • Среди недостатков хотелось бы выделить нестабильность работы подержанных моделей. Кнопки со временем выходят из строя, становясь практически неотзывчивыми. Если же постараться нажать посильнее, прерывается контакт с базой и автомагнитола выключается.
  • Отсутствие дополнительных возможностей.

Автомагнитола Supra 300 u

Автомагнитола supra scd 300 u

Еще одна модель бюджетных автомагнитол этого производителя. Проста в управлении и многофункциональна.
Является лучшим выбором среди бюджетных версий автомагнитол.Дает возможность с хирургической точностью настраивать как звуковые характеристики, так и низкие частоты.
Итак:

  • Автомагнитола Супра scd 300u снабжена очень удобным USB-выходом.
  • Устройство позволяет подключать флешку или жесткий диск, таким образом, увеличивая возможности памяти музыкальной библиотеки.

Примечание. CD-диски, как знают многие, часто подвергаются механическим повреждениям, в результате чего страдает качество звука.

  • Яркий и сочный звук.
  • Широкая панорама.
  • Мощный выходной усилитель(см.Как сделать из автомагнитолы усилитель: подробная инструкция), который позволит избежать искажений звука при повышении громкости.
  • Невероятно удобное управление радиоприемником.

Автомагнитола supra sfd 115 u

  • Удобный процесс установки автомагнитолы в автомобиль.
  • Разумный расход электроэнергии.
  • Широчайшие возможности по персональной настройке.

Одним словом, автомагнитола Супра scd 300u – это отличная модель, которая идет по стопам остальной продукции этой фирмы, радуя своих владельцев простотой настроек и высоким качеством звучания.

Супра 304 U

Supra 304 u автомагнитола

Автомагнитола эта является салонным плеером, воспроизводящим CD/MP3 форматы. Снабжена динамичной цветовой подсветкой, хорошим тюнером и русскоязычным меню.
Она имеет:

  • Легкое и удобное подключение различных хранилищ и устройств посредством USB.
  • Управление всей системой невероятно удобное и достаточно одного касания, чтобы задействовать определенные функции.
  • Автоматическая стабилизация уровня громкости, которая актуальна при переключении между различными источниками аудио. Такая возможность позволит свободно менять воспроизведение с MP3 на CD, слушая музыку с одинаковой громкостью.
  • Стильная панель прибавляет интерьеру автомобиля, в который устанавливается, изысканности и изящности.
  • Хороший радиоприемник, принимающий весь доступный спектр частот.

Несмотря на такую низкую цену, Супра 304 U является отличным образцом качественной продукции. Некоторые функции модели даже ставят ее в один ряд с более дорогими версиями других производителей, а дополнительные опции позволят сконструировать действительно мощную стереосистему в своей машине.

Установка автомагнитол Супра

Suprasfd 115 uавтомагнитола

  • В первую очередь, выполняя самостоятельную установку моделей Супра надо помнить, что устройства этого типа желательно подключать к напряжению 12В, используя обязательно минусовой выход (корпус автомобиля). Если попытаться установить устройства на автомобилях с источником питания 24 вольт, например на автобусах или грузовиках, могут наблюдаться проблемы (напомним, что наши эксперты их не нашли, но рисковать лучше не стоит).
  • Выбирая конкретное место для монтажа устройств этого производителя, следует помнить, что ресивер устанавливается обязательно горизонтально. При этом вентиляционные отверстия перекрываться не должны, тем самым, обеспечивая свободный доступ воздуха внутрь мультимедийного устройства.
  • Корпус автомагнитол Супра желательно фиксировать специальной штатной монтажной корзиной. Она поставляется в заводском комплекте устройства.

Примечание. В свою очередь, штатную корзину крепят в технологическом отсеке приборной панели автомобиля, специальными отгибаемыми лепестками и скобой.

  • Самый простой способ установки – через разъем ISO. Если такого разъема в автомобиле нет, то нижеприведенная схема подключения поможет выполнить без труда все необходимые операции.

Схема подключения

  • Коричневый провод автомагнитол Супра идет на сабвуфер.
  • Красный провод идет на передний правый RCA, а белый провод – на левый.
  • Синий провод отвечает за выход на задний правый RCA, а фиолетовый – на задний левый.
  • Желтый провод – всегда видео-выход.

Полную информацию о соединении проводов можно получить в инструкции определенной модели автомагнитол Супра. В процессе установки своими руками рекомендуется использовать видео и фото – обзоры, которые дадут практическое понимание.
Цена на автомагнитолы Супра различная, но все они отличаются недорогой стоимостью, но хорошим качеством.

Инструкция и руководство для
Supra SFD-85U на русском

20 страниц подробных инструкций и пользовательских руководств по эксплуатации

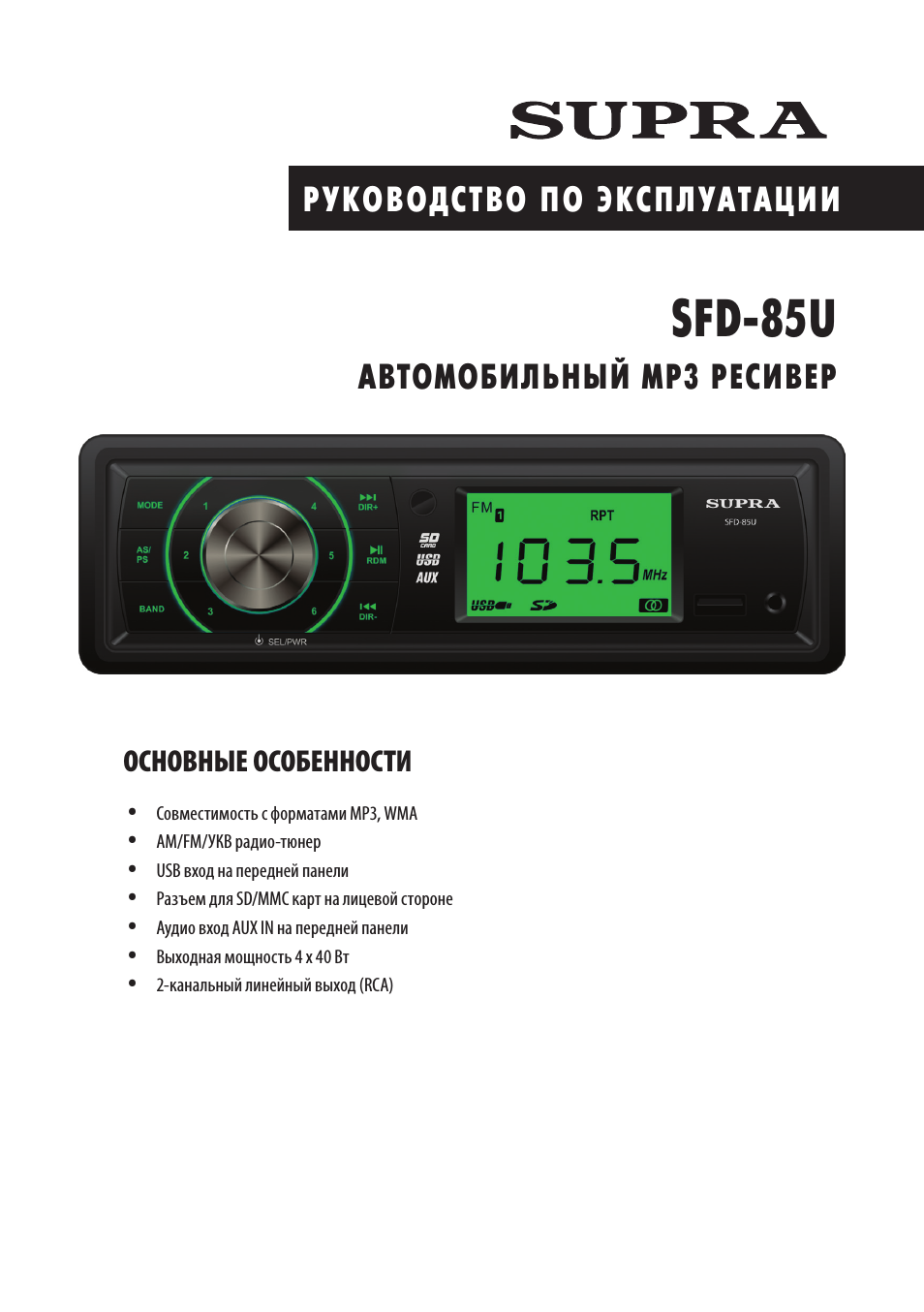

РесивеР ОснОвные ОсОбеннОсти Совместимость с форматами MP.

Sfd-85u, Автомобильный мр3 ресивер, Руководство по эксплуатации

Автомобильный мР3 РесивеР

Совместимость с форматами MP3, WMA

USB вход на передней панели

Разъем для SD/MMC карт на лицевой стороне

Аудио вход AUX IN на передней панели

Выходная мощность 4 х 40 Вт

2-канальный линейный выход (RCA)

Руководство по эксплуАтАции

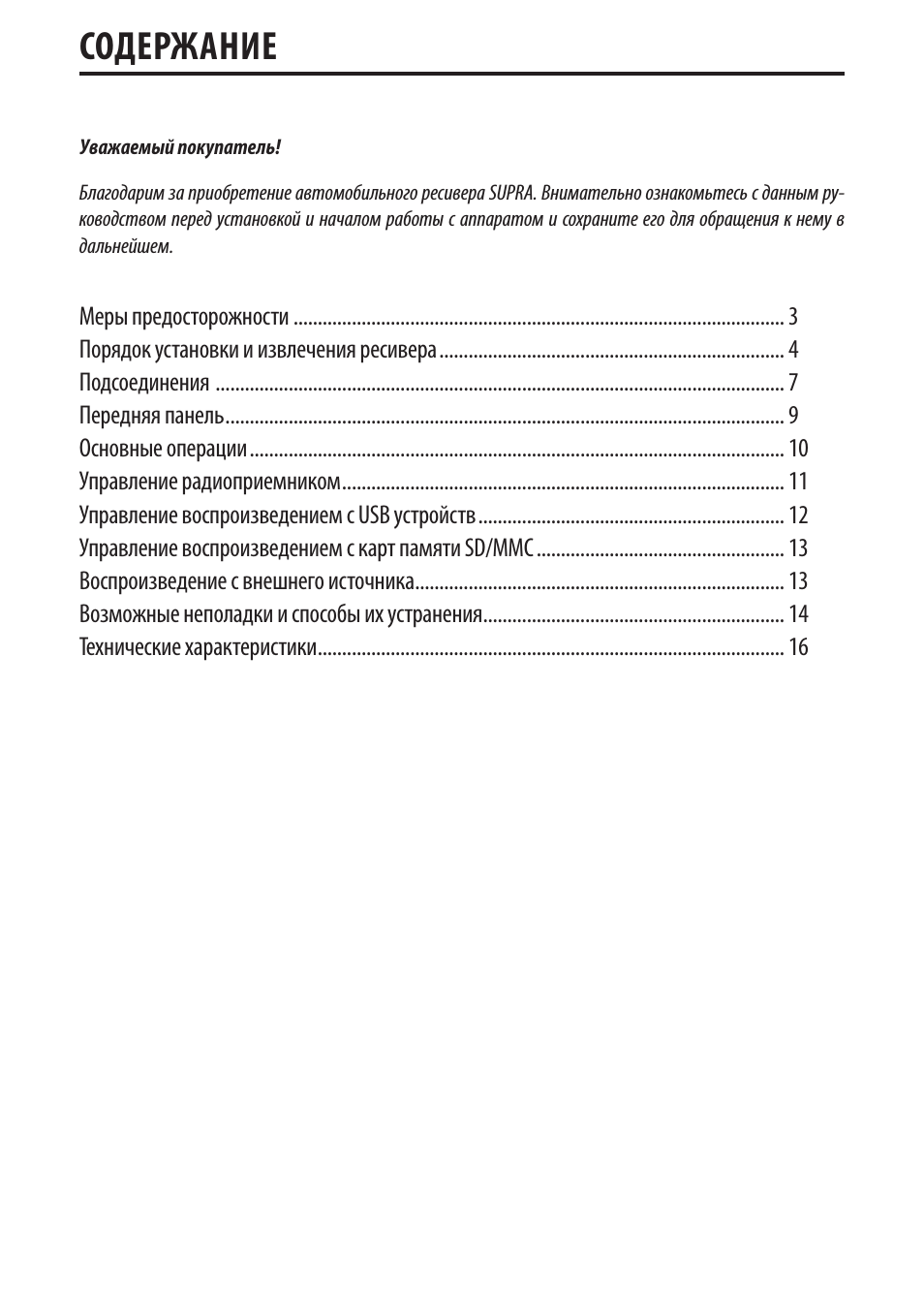

СОДЕРЖАНИЕ Уважаемый покупатель.

Благодарим за приобретение автомобильного ресивера SUPRA. Внимательно ознакомьтесь с данным ру-
ководством перед установкой и началом работы с аппаратом и сохраните его для обращения к нему в
дальнейшем.

Меры предосторожности . 3
Порядок установки и извлечения ресивера . 4
Подсоединения . 7
Передняя панель . 9
Основные операции . 10
Управление радиоприемником . 11
Управление воспроизведением с USB устройств . 12
Управление воспроизведением с карт памяти SD/MMC . 13
Воспроизведение с внешнего источника . 13
Возможные неполадки и способы их устранения . 14
Технические характеристики . 16

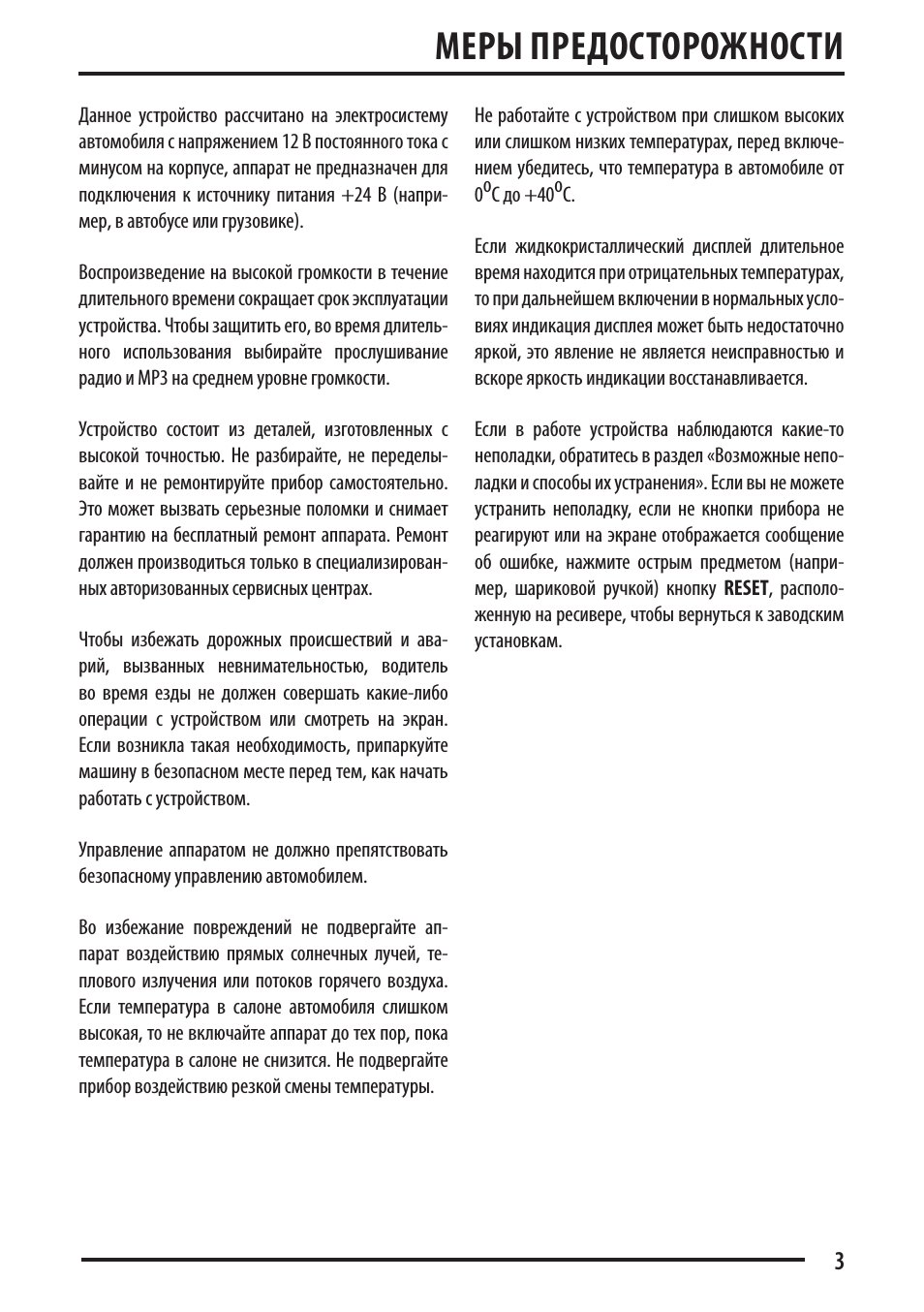

Меры предосторожности

Данное устройство рассчитано на электросистему
автомобиля с напряжением 12 В постоянного тока с
минусом на корпусе, аппарат не предназначен для
подключения к источнику питания +24 В (напри-
мер, в автобусе или грузовике).

Воспроизведение на высокой громкости в течение
длительного времени сокращает срок эксплуатации
устройства. Чтобы защитить его, во время длитель-
ного использования выбирайте прослушивание
радио и МР3 на среднем уровне громкости.

Устройство состоит из деталей, изготовленных с
высокой точностью. Не разбирайте, не переделы-
вайте и не ремонтируйте прибор самостоятельно.
Это может вызвать серьезные поломки и снимает
гарантию на бесплатный ремонт аппарата. Ремонт
должен производиться только в специализирован-
ных авторизованных сервисных центрах.

Чтобы избежать дорожных происшествий и ава-
рий, вызванных невнимательностью, водитель
во время езды не должен совершать какие-либо
операции с устройством или смотреть на экран.
Если возникла такая необходимость, припаркуйте
машину в безопасном месте перед тем, как начать
работать с устройством.

Управление аппаратом не должно препятствовать
безопасному управлению автомобилем.

Во избежание повреждений не подвергайте ап-
парат воздействию прямых солнечных лучей, те-
плового излучения или потоков горячего воздуха.
Если температура в салоне автомобиля слишком
высокая, то не включайте аппарат до тех пор, пока
температура в салоне не снизится. Не подвергайте
прибор воздействию резкой смены температуры.

Не работайте с устройством при слишком высоких
или слишком низких температурах, перед включе-
нием убедитесь, что температура в автомобиле от
0оС до +40оС.

Если жидкокристаллический дисплей длительное
время находится при отрицательных температурах,
то при дальнейшем включении в нормальных усло-
виях индикация дисплея может быть недостаточно
яркой, это явление не является неисправностью и
вскоре яркость индикации восстанавливается.

Если в работе устройства наблюдаются какие-то
неполадки, обратитесь в раздел «Возможные непо-
ладки и способы их устранения». Если вы не можете
устранить неполадку, если не кнопки прибора не
реагируют или на экране отображается сообщение
об ошибке, нажмите острым предметом (напри-
мер, шариковой ручкой) кнопку RESET, располо-
женную на ресивере, чтобы вернуться к заводским
установкам.

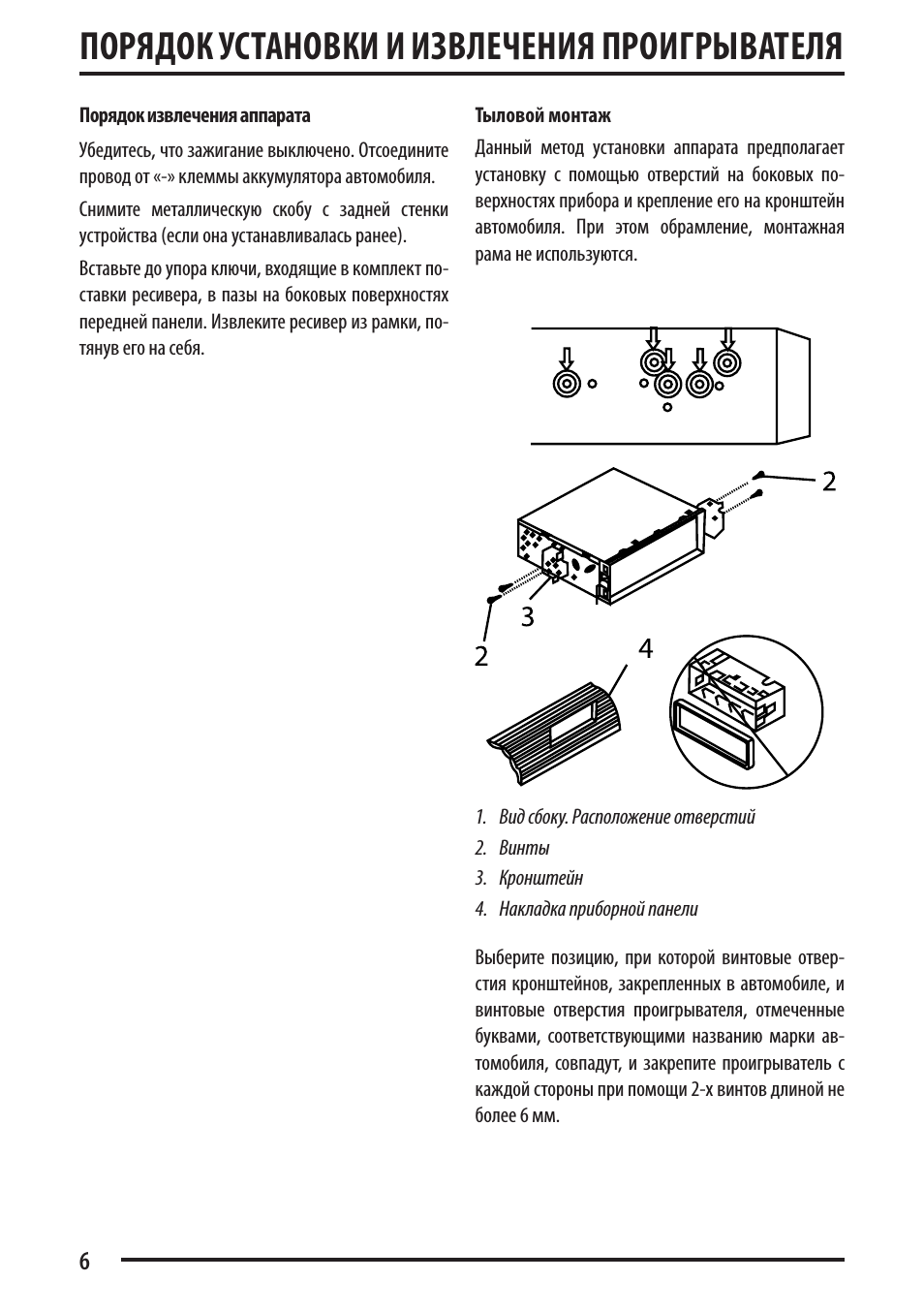

Порядок установки и извлечения проигрывателя

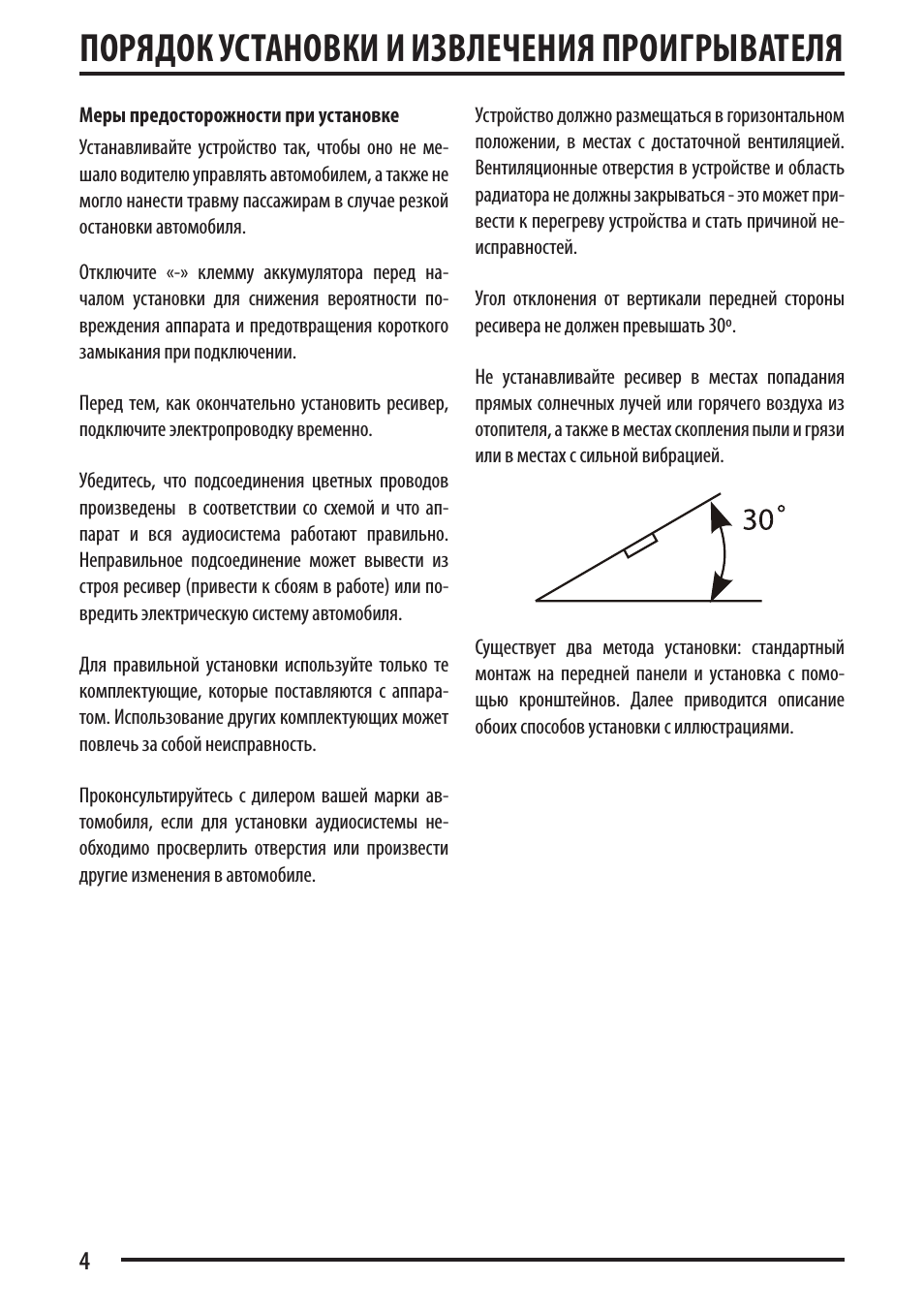

Меры предосторожности при установке
Устанавливайте устройство так, чтобы оно не ме-
шало водителю управлять автомобилем, а также не
могло нанести травму пассажирам в случае резкой
остановки автомобиля.

Отключите «-» клемму аккумулятора перед на-
чалом установки для снижения вероятности по-
вреждения аппарата и предотвращения короткого
замыкания при подключении.

Перед тем, как окончательно установить ресивер,
подключите электропроводку временно.

Убедитесь, что подсоединения цветных проводов
произведены в соответствии со схемой и что ап-
парат и вся аудиосистема работают правильно.
Неправильное подсоединение может вывести из
строя ресивер (привести к сбоям в работе) или по-
вредить электрическую систему автомобиля.

Для правильной установки используйте только те
комплектующие, которые поставляются с аппара-
том. Использование других комплектующих может
повлечь за собой неисправность.

Проконсультируйтесь с дилером вашей марки ав-
томобиля, если для установки аудиосистемы не-
обходимо просверлить отверстия или произвести
другие изменения в автомобиле.

Устройство должно размещаться в горизонтальном
положении, в местах с достаточной вентиляцией.
Вентиляционные отверстия в устройстве и область
радиатора не должны закрываться – это может при-
вести к перегреву устройства и стать причиной не-
исправностей.

Угол отклонения от вертикали передней стороны
ресивера не должен превышать 30º.

Не устанавливайте ресивер в местах попадания
прямых солнечных лучей или горячего воздуха из
отопителя, а также в местах скопления пыли и грязи
или в местах с сильной вибрацией.

Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Порядок установки и извлечения проигрывателя

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Фронтальный монтаж
Для правильной установки устройства отсек для
установки радиоаппаратуры в приборной панели
должен соответствовать следующим размерам:

Кроме того, следует проверить, достаточна ли глу-
бина отсека для размещения в ней аппарата.

Перед началом работ убедитесь, что зажигание ав-
томобиля выключено. Кроме того, рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.

1. Отсоедините от аппарата провода.
2. Снимите обрамление передней панели.
3. Вставьте до упора ключи, входящие в комплект

поставки аппарата, в пазы с боков аппарата.

Извлеките проигрыватель из монтажной

4. Вставьте монтажную раму (без корпуса прои-

грывателя) в отсек приборной панели и отогни-

те «язычки» при помощи отвертки. Не все

«язычки» подходят под конструкцию приборной

панели конкретного автомобиля, выберите

1. Приборная панель
2. Монтажная рама

5. Подсоедините к проигрывателю разъемы пита-

ния и динамиков, разъем антенны. Убедитесь,

что провода нигде не пережаты.

6. Аккуратно вставьте проигрыватель в монтаж-

ную раму до щелчка фиксаторов, следя при

этом за положением подключенных проводов,

чтобы случайно не повредить их.

7. При необходимости обеспечить дополнитель-

ное крепление – закрепите заднюю часть прои-

грывателя скобой к приборной панели при по-

мощи винта (3). (Не обязательно)

1. Приборная панель
2. Гайка 5 мм
3. Пружинная шайба
4. Винт 5х15 мм
5. Винт
6. Металлическая скоба
7. Простая шайба
8. Подсоедините провод к «-»

клемме автомобильного аккумулятора.

Порядок установки и извлечения проигрывателя

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Порядок извлечения аппарата
Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.

Тыловой монтаж
Данный метод установки аппарата предполагает
установку с помощью отверстий на боковых по-
верхностях прибора и крепление его на кронштейн
автомобиля. При этом обрамление, монтажная
рама не используются.

1. Вид сбоку. Расположение отверстий
2. Винты
3. Кронштейн
4. Накладка приборной панели

Выберите позицию, при которой винтовые отвер-
стия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия проигрывателя, отмеченные
буквами, соответствующими названию марки ав-
томобиля, совпадут, и закрепите проигрыватель с
каждой стороны при помощи 2-х винтов длиной не
более 6 мм.

Подсоединения

Если подсоединения выполнены неправильно,

это может вызвать повреждение изделия, в

таком случае прибор не подлежит ремонту по

Выполняйте присоединения в точном соответ-

ствии со схемой присоединений. В случае воз-

никновения сомнений в правильности присое-

динения – обратитесь за консультацией в

сервисный центр производителя.

Тщательно изолируйте все неиспользованные

Провода (и «+» и «-»), идущие на громкогово-

рители должны быть изолированы как от кор-

пуса автомобиля, так и от источника +12В.

Не соединяйте между собой провода, идущие

на громкоговорители разных каналов.

Соблюдайте полярность присоединения к

Суммарное сопротивление громкоговорите-

лей, подключенных к одному каналу должно

быть не менее 4 Ом.

Не присоединяйте несколько громкоговорите-

лей к выходу одного канала.

Провод питания радиоантенны (Синий) нельзя

подключать к цепям с суммарным током по-

требления более 100мА (0.1А). Не соединяйте

этот провод с корпусом автомобиля.

Убедитесь, что в вашем автомобиле использу-

ется электрическая система с номинальным на-

пряжением +12 В с «минусом» на корпусе. В

противном случае вам понадобится конвертер.

Перед выполнением подсоединений отключи-

те питание цепи аудиосистемы (радио), удалив

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

  • Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
  • При прослушивании мызыки на высокой громкости магнитола начинает “заикаться”, появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
  • При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

  1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

  1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в “Жигулях” или “Самарах”, независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

  • В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
  • В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.


Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

  • FL – передний левый,
  • FR – передний правый,
  • RL – задний левый,
  • RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа “тюльпан” – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с “массой” автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой “камасутры” вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

Магнитола Supra Супра в машину описание моделей инструкция и схема подключения

Характеристика автомагнитол Supra

Электронная техника фирмы Supra зарекомендовала себя хорошим качеством. При этом многие модели имеют доступную цену.

Магнитолы от производителя Supra отличаются высоким качеством звука и прекрасным внешним видом. Даже бюджетные модели звучат порой лучше, чем аналогичные модели других производителей, находящиеся в более дорогом ценовом сегменте. Небольшие дисплеи авторесиверов могут считаться недостатком, но с другой стороны, это не отражается на качестве изображения (автор видео — Yaroslav450).

Модельный ряд

Рассмотрим подробнее самые распространенные модели бренда.

Руководство по эксплуатации и установке

Во время установки магнитол Supra следует учесть некоторые моменты. Устройства подключаются к сети 12 Вольт. При этом «минусовой» выход нужно подключить к массе автомобиля. При подключении на транспортном средстве с источником питания сети 24 Вольта, например, автобусе, возможны проблемы. Подбирая место для установки, следует помнить, что ресивер нужно устанавливать в горизонтальном положении.

Закреплять корпус автомагнитолы лучше с помощью штатной монтажной корзины. Она поставляется в комплекте вместе с магнитолой. Сама корзина устанавливается в технологическом отсеке на панели приборов в салоне автомобиля. Крепится корзина с помощью отгибаемых лепестков и скобы. Проще всего для подключения использовать разъем ISO.

Для правильного подключения лучше воспользоваться инструкцией и схемой, которая прилагается к конкретной модели устройства.Если неправильно выполнить подсоединение, может сгореть ресивер, повредиться электрическая система машины. Управление устройством осуществляется с помощью кнопок.

Цена вопроса

Цена на автомагнитолы Supra достаточна низкая, при этом все модели отличаются хорошим качеством и долгим сроком службы.

Видео «Обзор медиаресивер Supra SFD-100U»

В этом видео дается обзор автомагнитолы Supra SFD-100U (автор ролика – Артур Макаров).

Магнитола Supra SFD-95U. Отзыв. Доводка. Подключение.

Приобреталась в АШАНе за

1.5 мм, при длительной громкой работе — зона усилка — горячевата (при 25*С). Жить конечно будет, если не пытаться «насиловать»…Основные звуковые характеристики магнитолы определяются входящим в ее состав микросхемным усилителем YD_7377_EUGeS и не могут быть выше… По даташиту аутентичных микросхем, при применении 4-х каналов на 4 Ом динамики, реальная выходная мощность не более 6_Вт на канал (6*4=24 Вт МАКСИМУМ).

Дальнейшие извращения направленны на доработку данного девайса… О гарантии (за такие деньги?) конечно можно забыть.

Приглушение яркости подсветки экранаРешил, что достаточным будет двухпозиционное регулирование штатно/глуше. Табло подсвечивается единственным зеленым ярким светодиодом, кромка экрана зеркальная, от того и при скромных значениях величин питания Led — яркость избыточная в темное время суток. Разорвал цепь питания конкретного светодиода и припаял двойной провод для дальнейших изысканий.

Добавление памяти автомагнитолыПри любой отключьке питания (при установке), память полностью сбрасывалась. То-же самое будет при замене или отключении АКБ при каком-либо ремонте. Достало… Решил начать со снятия характеристик энергопотребления на память по силовой цепи питания без вникания в схемотехнику.

Результаты фактических замеров:— Ток в цепи проводника от замка зажигания (разрешение включения магнитолы) — 0,2_мА;— Ток в цепи проводника силового питания магнитолы, в отсутствии разрешающего сигнала (на табло пусто) — 6,5_мА;— Ток в цепи проводника силового питания магнитолы, при наличии разрешающего сигнала (на табло отображаются часы реального времени) — 16_мА.

Решил тупо припаять к цепи силового питания магнитолы выносную батарейку типа «крона» 9_В с защитным диодом (от обратной зарядки). Данное дополнение будет работать только при наличии фильтра питания магнитолы (LC-фильтр), в который дополнительно установлен диод (после которого и возможно подключить данное дополнительное питание без вскрытия гарантийной магнитолы).

Батарейку поместил в выносной корпус (изолировал контакты) — положил на полку под бардачком.Проверил — работает с тем-же потребляемым током (в отсутствии основного питания — один Х, где-нить в схеме стабилизируется до 3…5_В). В работу будет включаться только при напряжении АКБ менее 9_В, что возможно только при запуске или полном сдыхании АКБ… (ну и при снятии/отключьке).

— Встроенное реле блокировки стартера (трех-контактное), активируется (меняет свое состояние) только на период запуска двигателя — с целью оптимизации энергопотребления блоком сигнализации — для получения сигнала на запуск/отключение магнитолы не пригодно.— Реверсивные сигналы на активаторы дверей — возможно задействовать при параллельном подключении пяти-контактного привода с концевиком состояния — вероятно будет моросить и дурковать концевик, поскольку без механической нагрузки шток будет перемещаться при наличии вибрации.

В одном из вариантов применяли поляризованное реле (двух-обмоточное, с фиксацией в крайних положениях после кратковременных переключающих сигналов) — мне такое не попадалось, да и под заказ, вероятно, обойдется не дешево…— Сигнал состояния сигнализации — по умолчанию закоротка на массу при постановке на охрану.

Разбираться в изменении настроек сигнализации с их изменением не захотел… Стандартное «классическое» автомобильное реле (пяти-контактное), для перекрашивания данного сигнала в нужный 12_В, потребляет 150_мА. Без изменения настроек сигнализации — при задействованной охране, при изменении — при снятой… многовато.

Можно найти меньшие релюшки, но менее 50_мА маловероятно.Учитывая мизерный ток управляющего включением магнитолы канала (0,2_мА) — решил «поиграть» управляющими потенциалами… Берем токоограничивающий до 5_мА резистор (можно и еще меньше, при напряжении питания 12_В) — 2,2_кОм и включаем его в управляющую цепь от постоянного » «, при этом потенциал на управляющем проводнике снизился с 12,06_В до 11,65_В.

Точку после резистора — соединяем с каналом состояния сигнализации (можно добавить дополнительный выключатель, для возможности отключения данной функции), который сбрасывает потенциал до «0» при постановке на охрану, с постоянным дополнительным током разряда АКБ в 5_мА. Риски (при грамотном монтаже) — мизерны. Работает схема без косяков и накладок. Проста, имеет мизерное количество простых элементов и не требует больших познаний.

Опыт эксплуатации.Все переделки работают штатно. Было несколько раз, что пассажиры (при выходе всех из авто, в темное время суток), напоминали водителю о не выключенной магнитоле и сильно удивлялись такой функции…В качестве антенны пассивный вертикальный штырь 0,7_м., На FM — ловит без проблем, ДВ — масса станций только по ночам (в городе — в отсутствие промышленных помех).

Как электрик, я категорически против «фирменных» внутри салонных антенн. Можете убедиться, что в городе магнитола будет ловить и на кусок провода у стекла, а согласно теории, за пределами цивилизации решающую роль имеет физическая длинна резонаторов выше экранирующих препятствий (но не более полной длинны конкретной волны — в идеале / половины — в допущении… далее хотя-бы 1/4 … вот и получаем 0,7_м для FM).

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения.

Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5.

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более.

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание. Обязательно потребуется установить предохранитель, на расстоянии в 40 см.

Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.

Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

All-Audio.pro

Статьи, Схемы, Справочники

Подключение магнитолы супра

При запуске двигателя летом , не сбрасывалась даже без дополнительного фильтра питания. Недостатки: А что вы хотели за такие деньги? В комплекте ответные “стандартные” разъемы под подключение питания и динамиков, разъем питания содержит только ответные провода мизерного функционала магнитолы питание-память, питанние-запуск, питание-антенны, масса — то-есть, если подвернется магнитола с бОльшим функционалом — придется менять разъем. Как оказалось, оба разъема в комплекте не очень универсальны — они не смогли залезть в старую магнитолу Blaupunkt! Вывод: лучше ездить хоть с какой-нибудь магнитолой…. Дальнейшие извращения направленны на доработку данного девайса… О гарантии за такие деньги?

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Подключение магнитолы supra

Особой популярностью пользуются магнитолы, которые имеют встроенные разъёмы для считывания информации с карт памяти и флешек. Кроме того, большинство автомагнитол поддерживает проигрывание видеофайлов различных форматов, и если есть свободное время можно посмотреть фильм или сериал прямо в автомобиле.

Штатные устройства далеко не всегда удовлетворяет требованиям пользователей, поэтому их заменяют магнитолами, подобраными по своему вкусу. Раньше установка магнитолы вызывала довольно много проблем, в связи с тем, что каждый производитель, будь то дорогой Пионер или дешевый Saundmax использовали собственные стандарты подключения, и приходилось врезаться в схему автомобильной проводки, чтобы установить разъём.

В последние время наблюдается стандартизация в этом процессе, многие производители ставят так называемую евро фишку. То есть, вам необходимо один раз подключить в схему автомобиля ответную часть и затем уже магнитола просто вынимается и ставиться другая.

Предварительно нужно приобрести евроразъем в магазинах, торгующих музыкальными принадлежностями для автомобилей. Далее необходимо извлечь старую автомагнитолу из установочного места, для этого могут понадобиться специальные ключи. Если вы купили новую магнитолу, то, как правило, в комплекте эти ключи прилагаются.

В противном случае, инструмент придется приобрести. Цена вопроса — в пределах рублей, зато сохраните кучу нервов, предохраните автомобиль от неприятных царапин и поломок. После снятия магнитолы, разберитесь в проводах. Обычно на каждый динамик идут два провода одинакового цвета, минусовой провод помечен дополнительно черной линией.

Важно для более качественного звучания соблюдать полярность подключения динамиков к магнитоле. В современных системах обычно используется 4 динамика, следовательно, у вас должно быть 4 пары проводов от них разного цвета.

Нужно разобраться с питающим проводом. Обычно, для плюсового контакта используется провод красного цвета с установленным в разрыв предохранителем. Выглядит он как колпачок от шариковой ручки, в пластмассовом корпусе белого цвета. При отсутствии обязательно установите его, что позволит в случае короткого замыкания в магнитоле или фишке избежать возможных неприятностей с проводкой автомобиля.

Помимо плюсового, конечно же, есть и минусовой провод, который бывает синего или черного цвета. В некоторых моделях магнитол еще подведено отдельное питание для работы памяти устройства.

На универсальной колодке провода также разделяются по цветам, и уже имеют подрезанную изоляцию на концах. Рекомендуется плотно скрутить или лучше пропаять их с проводами в автомобиле предварительно одев термоусадочные трубки для изоляции. Если рубок нет под руками, вполне можно обойтись изолентой ПВХ. После тщательного изолирования всех соединений можно смело сказать, что самая неудобная часть работы окончена.

Если в процессе зачистки проводов у вас один из них оторвался, то можно нарастить его куском провода, желательно подходящего цвета. Далее переходим к соединению магнитолы со второй частью колодки. Для начала нужно найти в инструкции по эксплуатации или сети интернет схему колодки магнитолы. Правильная распиновка колодки магнитолы очень важна. Согласно этой схеме соединяем провода по цветам, обязательно их изолируем и, не устанавливая магнитолу на место, проверяем включение и звучание всех динамиков.

Не забудьте подключить отдельно расположенный разъём антенного провода, то не будет работать тюнер магнитолы. Если с первого раза не получилось включить магнитолу, еще раз проверьте все подключения проводов, и проверьте питающее напряжение. После устранения ошибок проверяйте включение еще раз. Если все включилось, работает и принимаются станции радиовещания, можно установить магнитолу на штатное место.

Наслаждайтесь новым звучанием Вашего автомобиля! Ваш e-mail не будет опубликован. Пока оценок нет. Установка магнитолы Штатные устройства далеко не всегда удовлетворяет требованиям пользователей, поэтому их заменяют магнитолами, подобраными по своему вкусу.

Установка автомагнитолы Раньше установка магнитолы вызывала довольно много проблем, в связи с тем, что каждый производитель, будь то дорогой Пионер или дешевый Saundmax использовали собственные стандарты подключения, и приходилось врезаться в схему автомобильной проводки, чтобы установить разъём.

Колодка магнитолы То есть, вам необходимо один раз подключить в схему автомобиля ответную часть и затем уже магнитола просто вынимается и ставиться другая. Разъемы автомагнитол Колодка подключения магнитолы — распиновка и схема Предварительно нужно приобрести евроразъем в магазинах, торгующих музыкальными принадлежностями для автомобилей. Схема подключения автомагнитолы После снятия магнитолы, разберитесь в проводах. Обзор моделей магнитол для Хонда Фит.

Обзор моделей магнитол Erisson. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Инструкция по эксплуатации Supra SFD-1010U

Все когда-то делают что-нибудь в первый раз. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель. Предположим, что вы уже выбрали автомобильный усилитель , и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства магнитолы. Теперь обо всем по порядку.

Характеристика автомагнитолы Супра

Если в Вашем автомобиле стоит Supra SWM и Вы хотите поделиться этим с другими людьми, то вышлите фотографии установленной у Вас автомагнитолы, своё мнение о её работе, название модели автомобиля, куда она была установлена, и Ваше имя или никнейм на наш E-Mail: auto-hifi mail. При выборе автомагнитолы в первую очередь надо обратить внимание на производителя. На самом деле сейчас ведущие мировые производители автомагнитол выпускают очень демократичные по цене модели, с которыми даже китайцам тяжело тягаться. И если выбор стоит между наворотами и качеством при одинаковой цене, то стоит выбрать качество – так Вы сэкономите свое время и нервы, а еще как приятный бонус получите хорошее радио и звук. Все современные автомагнитолы сейчас идут с USB. Он может быть раположен как спереди, так и сзади. Тыловое расположение более удобно, так как из панели автомагнитолы ничего не торчит и не портит внешний вид, а также позволяет подключить USB к штатным разъемам, предусмотренным производителем автомобиля и зачастую расположенным в очень удобных и логичных местах.

Отзывы SUPRA SFD-85U

В виду отсутствия АСС в замке зажигания УАЗ Патриот, завод реализовал идиотскую на мой взгляд схему подключения магнитолы, а именно включение магнитолы после включения зажигания. У меня как и у многих, магнитола подключена была да и есть через замок зажигания, но поскольку режим АСС в УАЗе не предусмотрен, то магнитолу можно было слушать только при включенном зажигании. Меня это обстоятельство сильно напрягало, так как на длительных стоянках, по сути было невозможно пользоваться мультимедиа. Я уже давно хотел это исправить, но тяжбы с дилером и заводом из за неисправной магнитолы , отодвинули эту задачу. А потом пришла зима и мне было лень.

Supra SFD-100U

Особой популярностью пользуются магнитолы, которые имеют встроенные разъёмы для считывания информации с карт памяти и флешек. Кроме того, большинство автомагнитол поддерживает проигрывание видеофайлов различных форматов, и если есть свободное время можно посмотреть фильм или сериал прямо в автомобиле. Штатные устройства далеко не всегда удовлетворяет требованиям пользователей, поэтому их заменяют магнитолами, подобраными по своему вкусу. Раньше установка магнитолы вызывала довольно много проблем, в связи с тем, что каждый производитель, будь то дорогой Пионер или дешевый Saundmax использовали собственные стандарты подключения, и приходилось врезаться в схему автомобильной проводки, чтобы установить разъём. В последние время наблюдается стандартизация в этом процессе, многие производители ставят так называемую евро фишку. То есть, вам необходимо один раз подключить в схему автомобиля ответную часть и затем уже магнитола просто вынимается и ставиться другая.

Автомагнитола Supra — мечта или наказание водителя?

Выполняя самостоятельную установку автомагнитолы относящейся к бренду супра необходимо помнить, что устройства такого типа предназначены для использования исключительно в автомобилях с системой электроснабжения постоянным током напряжением 12В и минусом, использующим корпус автомобиля. Другими словами, попытка установки таких автомагнитол на автомобилях с источниками питания 24В автобусы, крупные грузовые автомобили и пр. Правильнее всего корпус автомагнитолы supra закреплять при помощи штатной монтажной корзины, поставляемой в заводском комплекте устройства. С целью жесткой фиксации аппарата в корзине и исключения вибрации, тыловая ее часть закрепляется при помощи специальной металлической скобы. Подключение магнитолы выполнить супра достаточно просто при помощи универсального разъема ISO. Если же данный разъем отсутствует или выявлено, что его распайка не соответствует требуемым значениям, то приведенная ниже схема подключения магнитолы supra позволяет без особых проблем выполнить все необходимые операции, руководствуясь назначением и цветной маркировкой отдельных проводов:. Теги автозвук , автомагнитола.

Правила форума. Форум автозвука и установки музыки в автомобиль. Показано с 1 по 8 из 8. Подключение Supra SDD

Регистрация Вход. Ответы Mail. Вопросы – лидеры Авто не знаю в чем проблема 1 ставка. Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум. Подключение магнитолы, Закалебала жрет ток через два дня стаянки выжерает полностью акумулятор.

Бонусные рубли по программе M. Club начислятся в течение 72 часов после получения заказа и станут доступны через 14 дней. Бонусные рубли по акции — в зависимости от её условий. Условия программы М. Комментарии публикуются после проверки модераторами. Если вы оскорбили собеседника, использовали ненормативную лексику или указали ссылку на другой сайт, то комментарий не будет опубликован. Для оповещения о статусе публикации и комментариях.

За все время эксплуатации автомобиля владелец многое меняет в нем. Это может быть как разные мелкие аксессуары, так и более серьёзные покупки. К самой главной покупке можно отнести приобретение автомагнитолы. Наверно сейчас сложно представить автомобиль без аудиосистемы.

Ссылка на основную публикацию
